英制0805封装无值贴片电阻三维结构

　　在消费电子、通讯设备、工业控制板卡的表面贴装生产线中，0805规格贴片电阻是应用覆盖率极高的无源基础元件，这类元件的三维结构建模精度，直接影响PCB Layout阶段的封装匹配度、SMT产线的钢网开孔设计、以及整机组装后的元件干涉校验结果。不同于带阻值标识的通用型号，这款无值基础型号的结构还原，重点聚焦封装本体的物理边界与电极结构，没有额外的丝印字符层干扰，更适合作为通用封装库的基础母版使用。

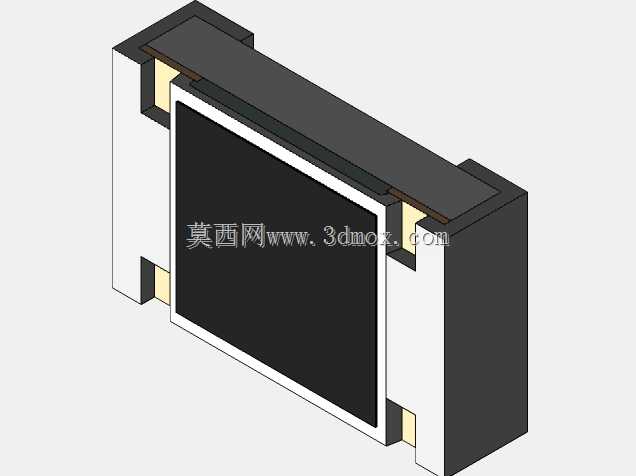

　　从结构设计逻辑来看，这款电阻的建模完全遵循表面贴装元件的实际生产公差要求，主体陶瓷基体采用直角过渡的长方体结构，两端的端电极覆盖基体端面并向上下表面延伸出标准爬锡距离，电极与基体的衔接处做了符合实际工艺的微小倒角处理，避免建模时出现尖锐直角导致的应力集中误判，也能更真实还原回流焊过程中焊锡的润湿攀爬形态。公制尺寸下长度2.00mm、宽度1.25mm、厚度0.50mm的参数设定，完全匹配公制2012封装的安装边界要求，在PCB封装调用时，焊盘尺寸可以直接按照标准焊盘规范匹配，不需要额外调整元件占位的安全间距。

　　实际工程应用中，这类基础封装模型的使用场景覆盖从原理图导入后的封装匹配，到结构件与PCB板组装时的干涉检查全流程。比如在设计紧凑型通讯终端的主板时，板上元件与屏蔽罩、结构壳体的间隙往往控制在0.1mm级别，精准的元件三维模型可以提前预判电阻本体与周边结构件的碰撞风险，避免试产阶段才发现元件过高顶到壳体的问题。同时在SMT制程仿真环节，准确的电极结构可以帮助工艺人员优化钢网开孔的厚度与形状，减少回流焊过程中出现的立碑、虚焊等工艺缺陷。

　　建模过程中特意区分了陶瓷基体、金属端电极、内部电阻层的不同材质外观，不同结构件的分模线完全贴合实际元件的生产拼接位置，没有出现一体化建模导致的结构失真。端电极的延伸长度严格按照行业通用规范设定，既保证了焊锡连接的足够接触面积，也不会因为电极延伸过长导致相邻焊盘之间的锡膏短路风险。对于需要建立企业通用元件库的设计人员来说，这款无值基础模型可以通过添加丝印字符、调整阻值标识的方式快速衍生出全系列0805规格电阻的三维模型，大幅降低重复建模的工作量，也能保证整个元件库的尺寸基准统一，避免不同人员建模带来的尺寸偏差问题。
