磷酸铁锂方形动力储能单体电芯结构

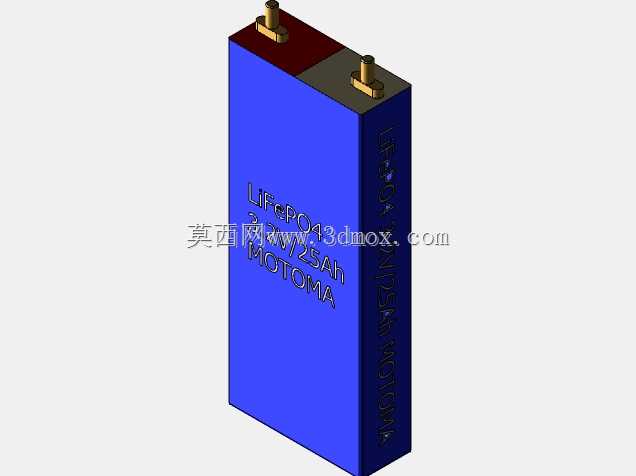

　　这款磷酸铁锂方形单体电芯，额定电压3.2V，容量25Ah，是当前储能电站、低速电动车、通信后备电源、户用储能系统里应用占比极高的电芯规格。从结构设计来看，采用硬壳方形封装，外壳为蓝色喷塑铝合金材质，既可以保证电芯内部卷芯的结构防护强度，又能通过金属壳体实现较好的散热效率，相比软包电芯，方形硬壳的结构刚性更强，在成组时不需要额外增加过多的结构支撑件，能有效提升电池包的整体空间利用率。顶部的两个极柱采用黄铜材质，表面做了防氧化镀镍处理，极柱的安装位置做了凸台定位设计，在进行汇流排焊接或者螺栓连接时，能够保证装配对位精度，避免极柱受力偏移导致的内部密封失效问题，极柱周边的密封结构采用激光焊接工艺，能满足长期使用下的电解液密封要求，

　　杜绝漏液风险。从安装边界来看，电芯主体为规整长方体结构，侧面平整度公差控制在0.2mm以内，成组时可以直接侧面贴合安装，配合导热结构胶或者导热垫就能实现良好的热传导路径，不需要额外预留过多的安装间隙。电芯顶部的正负极端子间距经过标准化设计，适配主流的方形电芯成组汇流排规格，不管是采用螺栓锁付还是激光焊接的汇流方案，都能直接匹配通用工装，不需要单独定制连接配件。在实际应用场景中，这类电芯常被串并联组成48V通信基站后备电池组、低速电动四轮车的动力包，或是户用光伏配套的储能电池单元，磷酸铁锂材料体系的循环寿命长、高温稳定性好的特性，搭配方形硬壳的易成组优势，能够降低整个电池系统的运维成本。建模过程中，还原了电芯表面的标识印刷位置、

　　极柱的螺纹尺寸、壳体的倒角细节，所有结构尺寸都按照实物测绘参数搭建，壳体的壁厚、顶部盖板的压合结构都做了1:1复刻，能够直接用于电池包的结构干涉检查、热管理仿真分析，也可以作为储能系统结构设计的标准电芯模型调用，在进行电池包排布设计时，可以直接导入模型进行间距校核、汇流排路径规划，减少前期选型阶段的实物测绘工作量。需要注意的是，这类电芯在成组设计时，要在电芯侧面预留足够的散热接触面积，极柱连接时的扭矩要控制在材料允许范围内，避免扭矩过大导致极柱根部断裂，同时电芯底部要设计缓冲垫，吸收充放电过程中的轻微膨胀形变，保证整个电池组的长期使用可靠性。
