12V2.3Ah铅酸储能蓄电池结构设计

　　这款12V额定电压、2.3Ah容量的铅酸蓄电池，在小功率直流备电场景中应用十分广泛，常见于消防报警系统后备供电、小型UPS不间断电源内置储能单元、门禁系统应急供电、儿童电动玩具动力源、小型通讯设备备用供电等场景，属于小容量密封式铅酸蓄电产品。从结构设计来看，整体采用长方体硬质ABS外壳，壳体做了加厚抗冲击处理，能够耐受日常搬运、安装过程中的轻微磕碰，同时壳体接缝处做密封胶封处理，实现电解液不漏液、无酸雾溢出的密封效果，可支持卧式、立式多方向安装，适配不同设备仓的布局需求。顶部设置两个内嵌式接线端子，分别对应正负极，端子做了防氧化镀层处理，接线时采用螺栓压接方式，能够保证接线接触电阻稳定，避免长期使用后端子氧化导致的供电压降问题，

　　端子旁设置了极性标识，防止安装时接反正负极损坏后端供电设备。从安装边界来看，整体外形为规整长方体，外壳侧面无突出结构，安装时可直接嵌入设备预留的电池仓内，仓体预留尺寸只需略大于电池本体长宽高即可，无需额外预留过多操作空间，接线端子位于顶面，仓体顶部只需预留接线操作空间即可完成接线作业。设计过程中充分考虑了小容量铅酸电池的使用特性，内部极群采用紧密排列结构，在有限的壳体空间内最大化极片反应面积，保证2.3Ah额定容量的稳定输出，同时壳体内部设置了极群固定卡槽，避免设备运输、移动过程中极群移位导致的内部短路问题。外壳正面印刷了清晰的额定参数标识，方便安装、维护人员快速识别电池规格，避免错用不同电压、容量的电池导致设备故障。

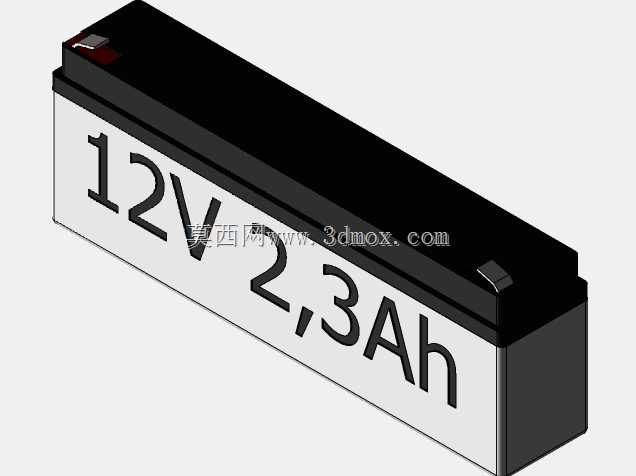

　　这类小容量铅酸电池相比同容量锂电池，具备成本更低、放电曲线平稳、高温环境下稳定性更好的特点，在对成本敏感、环境温度波动较大的民用、工业小功率备电场景中，依然是主流选型方案，建模过程中还原了壳体的拔模斜度、端子的内嵌结构、外壳表面的印刷标识细节，可直接用于设备布局干涉检查、电池仓结构匹配设计、产品展示动画制作等场景，结构尺寸完全贴合同规格量产铅酸电池的实际外形参数，能够满足结构设计阶段的选型校验需求。
