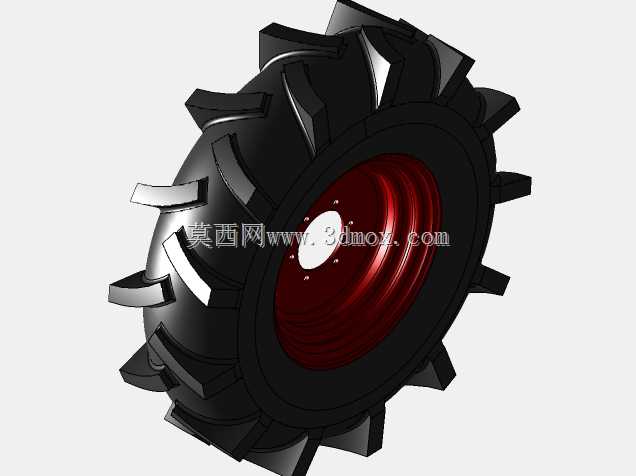

小型农用拖拉机人字花纹驱动车轮结构

　　这款车轮针对小型农用拖拉机的作业场景设计，适配丘陵、小块农田的耕整、转运作业需求，作为整机行走系统的核心承载与驱动部件，直接决定了设备在松软泥泞耕地、田埂坡道等非硬化路面的通过性能。从结构设计逻辑来看，轮胎部分采用大角度加深人字花纹块，花纹块的排布角度、凸起高度经过田间作业工况验证，作业时花纹块能有效嵌入表层土壤，在输出驱动力的同时避免打滑，相较于普通公路用轮胎，抓地性能提升明显，同时花纹块的根部做了圆弧过渡处理，可减少田间秸秆、硬土块对花纹根部的冲击，降低长期作业后的花纹崩裂风险。轮毂部分采用深红色涂装的冲压焊接结构，轮辐上均匀分布的安装孔位严格匹配小型拖拉机驱动桥的法兰安装尺寸，中心定位孔与轮辋的同轴度公差控制在合理范围内，

　　可避免装配后出现车轮径向跳动量过大的问题，减少行驶过程中的整机抖动。轮辋与轮胎的配合尺寸按照12英寸×6.5英寸的规格设计，轮辋的挡圈、锁圈结构适配对应规格低压农用轮胎的安装需求，充气后轮胎与轮辋的贴合密封性可满足田间颠簸作业的使用要求，不会出现慢漏气、轮胎脱圈的问题。从安装边界来看，这款车轮的轮辐安装孔距、中心孔尺寸、轮辋偏距均适配12-16马力段的小型两轮、四轮拖拉机，不需要对驱动桥法兰做额外改装即可直接替换安装，轮缘的最大回转半径在设计时预留了足够的挡泥板安装间隙，不会出现转向、颠簸时轮胎与机身部件干涉的问题。在实际作业场景中，这款车轮除了承担整机重量、传递驱动扭矩的作用外，加深的人字花纹在旱地旋耕、水田耙地作业时，

　　还能通过花纹块的自洁特性，在滚动过程中自动排出嵌入花纹缝隙的泥土，避免泥堵导致的抓地力下降问题，轮毂的密封结构可阻挡田间泥水进入轴承安装位，延长驱动桥轮边轴承的维护周期。设计过程中针对小型拖拉机的载荷特性，对轮辐的板材厚度、轮辋的卷边结构做了针对性加强，在控制整体重量的前提下，满足额定载荷下的结构强度要求，即使在满载转运农资、带旋耕机满负荷作业时，也不会出现轮辋变形、焊缝开裂的问题。
