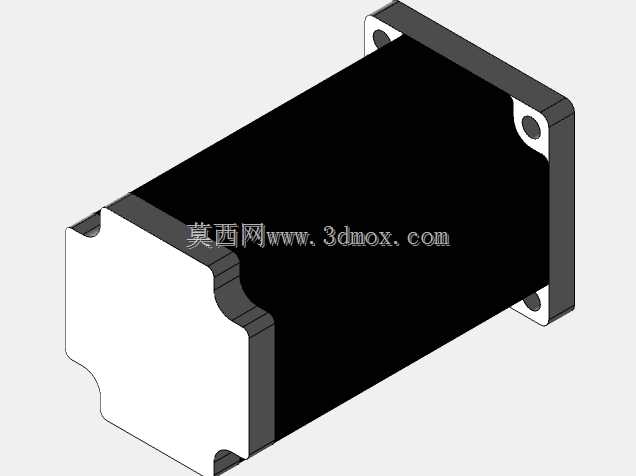

NEMA34规格12Nm扭矩步进电机结构

　　在自动化产线传动、数控设备进给、小型专用设备动力输出场景中，步进电机是开环控制方案里应用极广的动力部件，这款适配NEMA34安装规格的12Nm扭矩步进电机，主要面向需要中等输出扭矩、对安装兼容性有标准化要求的设备选型场景。从实际工程应用来看，这类扭矩等级的步进电机，常被用在数控雕刻机Z轴进给、小型包装设备的物料推送机构、自动化分拣线的摆臂驱动、3D打印设备大尺寸机型的运动轴传动等场景，相比小规格NEMA23步进电机，它的输出扭矩余量更充足，能在中低转速区间维持稳定的力矩输出，避免负载波动时出现丢步问题，同时又比伺服电机的方案成本更低，适合对位置控制精度要求在毫米级、不需要全闭环反馈的通用传动场景。

　　从设计思路上看，这款电机严格遵循NEMA34的安装接口标准，前端法兰的安装孔位、止口尺寸完全匹配行业通用规范，设备设计人员不需要额外定制安装转接件，直接按照标准安装尺寸预留装配空间即可，能大幅缩短设备的结构设计周期。电机主体采用方形截面的壳体设计，一方面是适配标准化的安装支架尺寸，另一方面方形壳体的平面结构更便于在设备上做贴装固定，不需要额外设计圆弧抱紧的安装结构，降低配套工装的加工难度。电机的轴向长度是匹配12Nm输出扭矩做的优化设计，在保证定子绕组有足够绕线空间、转子磁钢能提供充足气隙磁密的前提下，尽可能压缩轴向尺寸，避免在设备内部占用过多的安装深度，适配更多紧凑布局的设备内部空间。

　　从安装边界来看，前端法兰的四个安装孔呈对称分布，安装时可以根据设备走线方向调整电机的出线位置，不需要重新设计法兰结构；电机输出轴的轴径、键槽尺寸也匹配同规格电机的通用标准，配套的同步轮、联轴器、齿轮等传动件可以直接选用标准件，不需要单独定制传动连接部件。电机壳体的表面做了平整处理，既可以通过法兰端面做轴向定位，也可以依托壳体的方形平面做径向辅助固定，在有振动的设备工况下，能提升电机安装的牢固度，避免长期运行出现连接松动。在结构细节上，电机前后端的轴承位做了同轴度优化设计，能保证输出轴的径向跳动控制在合理区间，带动传动部件运行时减少偏磨问题，延长传动组件的使用寿命；绕组部分的排布做了槽满率优化，在有限的定子槽空间内尽可能提升绕组的有效截面积，降低电机运行时的铜损，在持续带载运行时能控制温升，避免高温导致的磁钢退磁、绕组绝缘老化问题。对于做设备结构设计的工程师来说，这类标准化接口的步进电机三维模型，能直接导入装配体中做干涉检查，提前核对安装空间、传动连接的匹配度，不需要手动测绘建模，能有效提升结构设计的效率，避免因尺寸核对偏差导致的装配返工问题。
