车用圆筒式排气消声管路结构设计

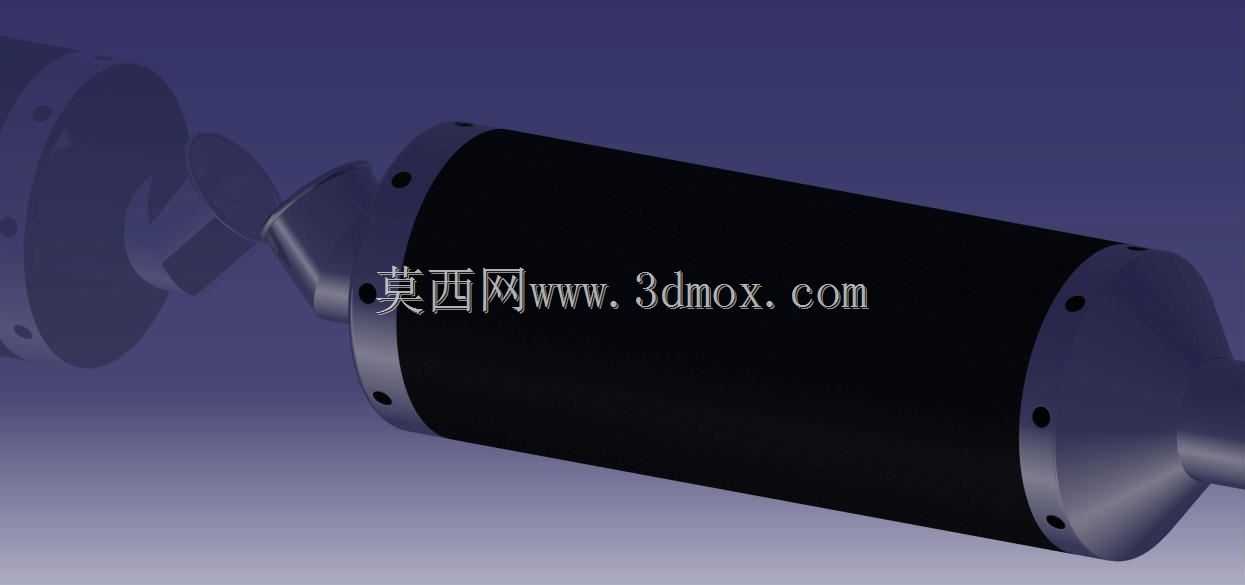

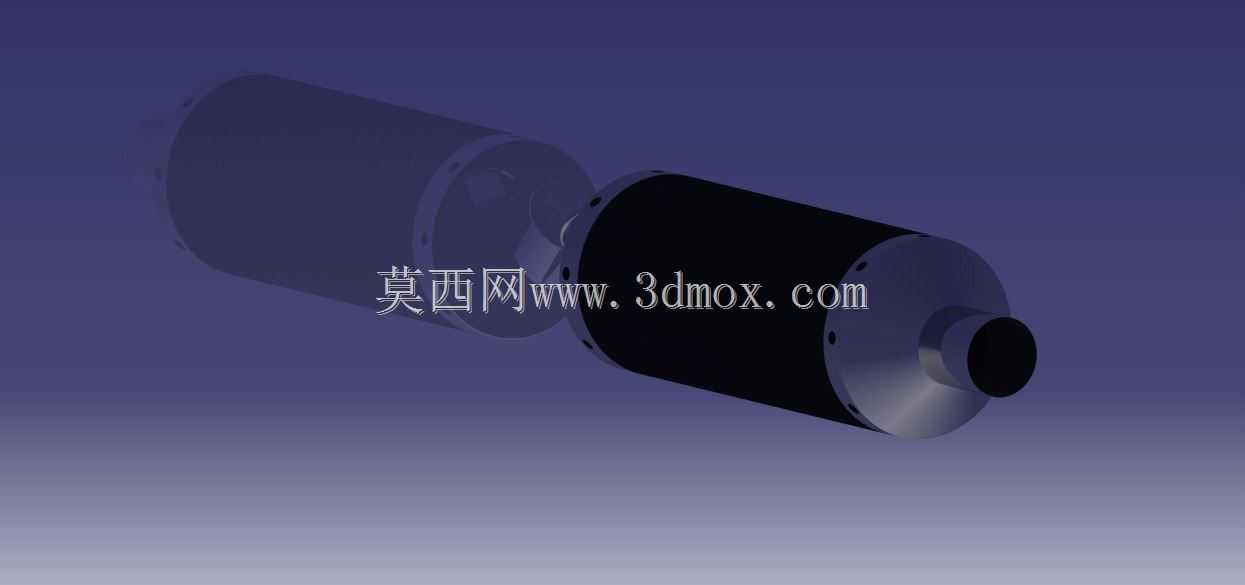

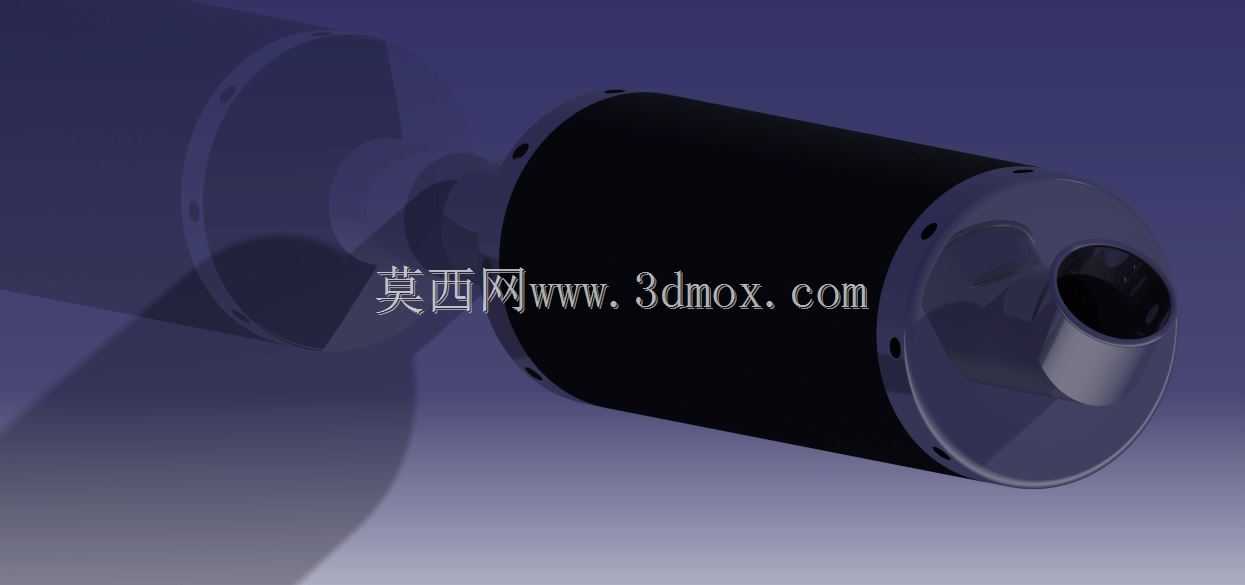

　　该结构为车用排气系统核心的消声排气筒体组件，主要应用在燃油动力车辆的排气末端段，承担着将发动机做功后排出的高温高压废气引导排出、同时消减排气脉动噪声的核心作用，是整车排气系统中兼顾降噪与排气顺畅度的关键部件。从结构设计逻辑来看，整体采用长直圆筒作为主体承载结构，筒体两端采用渐缩式锥面过渡接口，相比直角对接结构，能够有效降低废气流经接口位置的局部阻力，减少排气背压的无端升高，避免对发动机排气冲程的顺畅性造成负面影响。筒体两端的法兰对接面上预留了均匀分布的螺栓安装孔，安装时可通过螺栓配合密封垫片与前后段排气管道实现刚性密封连接，安装孔的位置度公差控制在0.1mm以内，能够保证现场装配时无需额外修配即可完成对位安装，适配常见的商用车、

　　乘用车主排气段的安装接口尺寸。筒体主体的壁厚设计充分考虑了高温废气的腐蚀与行车过程中的振动冲击，采用均匀壁厚设计，既能够避免局部应力集中导致的焊缝开裂问题，也能控制整体重量，不会给底盘悬挂带来额外的负载负担。在实际装车场景中，该筒体通常布置在车辆底盘中部的排气通道内，安装时需要保证筒体与底盘线束、燃油管路之间预留至少25mm的安全间隙，避免筒体表面的高温辐射引燃周边易燃部件；两端锥面的轴线同轴度控制在0.2mm范围内，能够保证与前后管路对接后不会出现额外的安装应力，延长整套排气系统的使用寿命。筒体内部的腔体结构通过隔板分隔成多个膨胀腔，废气在流经不同腔体的过程中逐步降低脉动压力，从而实现排气噪声的衰减，

　　外部筒体的光滑圆柱面设计也减少了行车过程中的风阻，同时便于后期做隔热层包覆处理，降低高温向底盘周边部件的传递。设计过程中充分考虑了不同车型的安装边界，筒体的总长度、两端接口的直径都预留了可调整的建模参数，设计人员可根据具体车型的底盘布置空间快速调整参数完成适配，无需从零开始重构模型，能够大幅缩短排气系统的改型设计周期。
