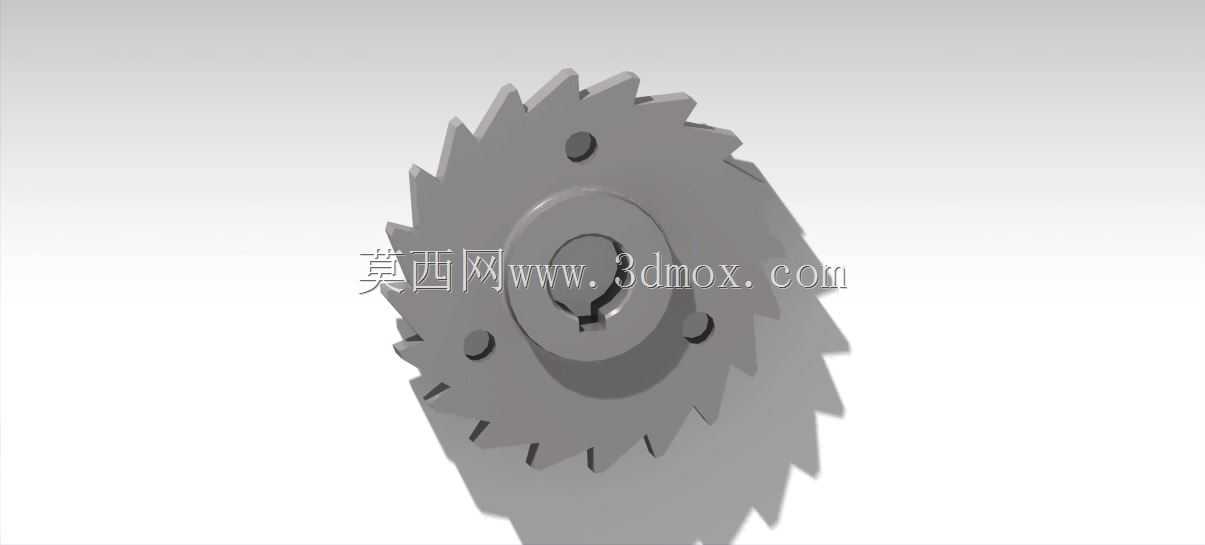

带键槽定位孔的交错齿三面刃铣刀盘

　　这款交错齿结构的圆盘铣削刀具，主要应用在金属切削加工的铣削工序中，适配卧式铣床、专用铣削专机的主轴安装位，可完成工件窄槽铣削、侧面精修、浅台阶面加工以及薄壁件切断工序，在五金零件批量加工、模具钢开粗、小型结构件端面修边的场景中适配性较强。刀具本体采用圆盘式主体结构，中心设置带标准键槽的安装通孔，可直接与机床主轴的芯轴配合，通过端面的三个均匀分布的沉头定位孔配合锁紧件完成轴向固定，安装时需保证芯轴与刀具内孔的配合公差控制在H7/k6区间，避免高速转动时出现径向跳动超差的问题。刀齿采用交错排布的错齿结构设计，相邻刀齿的切削刃分别向左右两侧偏移微小角度，这种设计能有效分散切削过程中的轴向抗力，避免加工深槽时出现堵屑、刀具振颤的问题，

　　相比直齿三面刃铣刀，切削过程更平稳，单次进给的切削深度可提升30%左右，同时能减少切削刃的局部磨损，延长单次修磨间隔的加工时长。刀具外缘的切削刃做了等齿距分布设计，每个刀齿的前角、后角都按照通用钢件切削参数做了预设，刃口处预留了修磨余量，多次修磨后仍能保证刃口的切削角度符合加工要求。从安装边界来看，刀具中心安装孔的尺寸适配常规卧式铣床的标准芯轴直径，刀具整体厚度对应常见窄槽的加工宽度，安装时需注意刀具端面与主轴法兰的贴合度，锁紧时需对角拧紧固定螺钉，避免刀具装夹偏斜导致加工槽宽超差。在实际加工应用中，这款刀具可适配碳钢、合金钢、铝合金等多种材质的切削加工，针对不同材质调整主轴转速与进给量后，可获得较好的槽壁表面粗糙度，

　　减少后续精修工序的工作量。设计过程中重点考虑了刀体的刚性平衡，圆盘主体的厚度从中心向外缘平滑过渡，既保证了中心安装部位的结构强度，又控制了外缘刀齿部分的重量，减少高速转动时的动不平衡量，避免加工时出现振纹。刀齿根部做了圆弧过渡处理，可分散切削时的应力集中，避免断续切削过程中出现刀齿崩裂的问题，提升刀具的抗冲击性能，在断续切削带氧化皮的锻件毛坯时，也能保持较好的刃口完整性。
