带安装孔法兰式轮缘传动连接构件

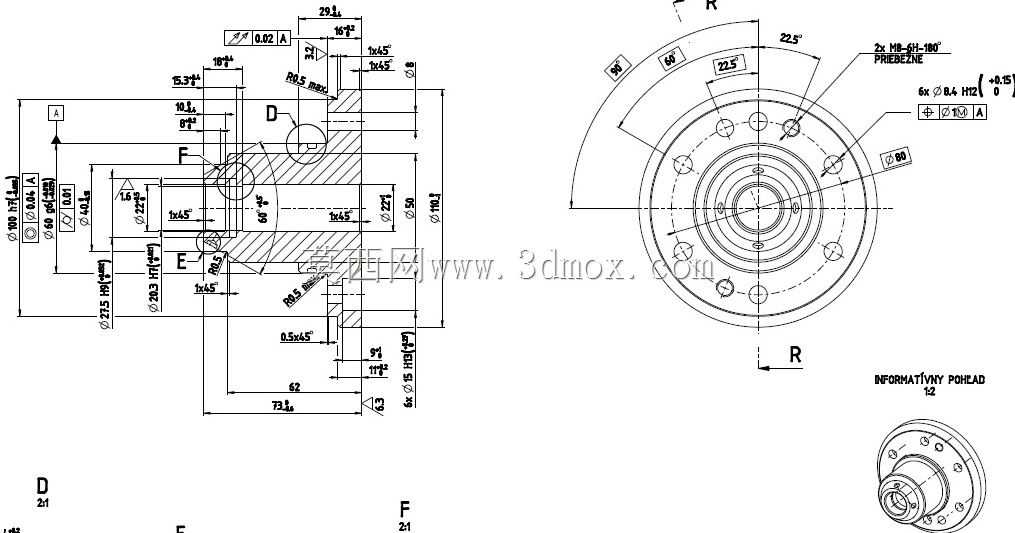

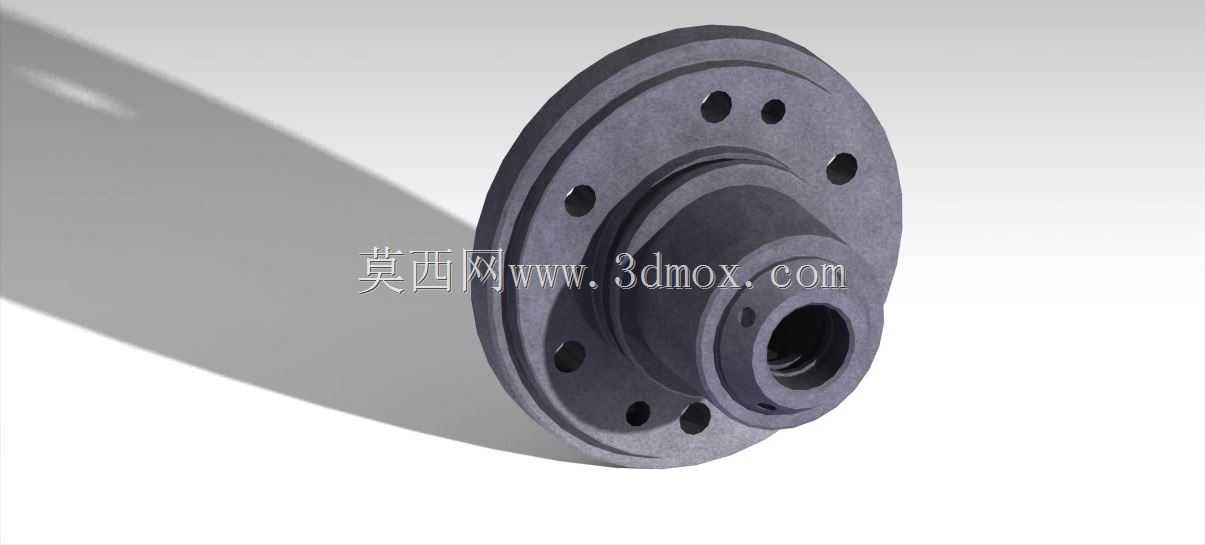

　　这类带法兰安装结构的轮缘构件，常应用在动力传递路径的终端衔接位置，在小型传动设备、输送机构以及配套的旋转执行单元中，承担着轴端定位、扭矩传递以及外接轮体安装基座的作用。从结构设计来看，主体采用阶梯轴套与法兰盘一体化的构型，法兰端面上均匀分布的多个通孔，是用于穿设紧固螺栓，实现构件与安装基体端面的刚性固定，避免传动过程中出现周向打滑或者轴向窜动的问题；中心的阶梯通孔则是用于与传动轴配合，不同直径的内孔段分别对应轴的定位轴肩、配合轴段，能够保证装配时的同轴度公差控制在合理区间，减少高速旋转时的偏摆振动。设计过程中需要优先考虑安装边界的匹配性，法兰盘的外径尺寸需要根据安装位的螺栓分布圆直径确定，

　　既要保证螺栓孔的分布圆与基体安装孔位完全对齐，也要控制法兰厚度满足螺栓旋合深度的要求，避免螺纹啮合长度不足导致连接失效。内孔的配合公差通常选用过渡配合，既可以保证装配时的定位精度，也能在后期维护时顺利拆卸，不会出现抱死难以拆解的情况。法兰端面与轴套轴线的垂直度是关键形位公差，直接影响后续安装在轴套端的旋转件的端面跳动量，若垂直度超差，会导致外接轮体运转时出现偏磨、异响，严重时甚至会引发传动链的共振。这类构件的材质通常根据应用场景的载荷等级选择，轻载传动场景下可选用硬质铝合金加工，通过表面阳极氧化提升耐磨性能；中重载场景则选用45号钢或者合金结构钢，经过调质处理提升整体强度，法兰端面与内孔配合面做精车处理，保证表面粗糙度满足配合要求。

　　实际装配时，需要先将内孔与传动轴擦拭干净，涂抹少量润滑脂避免锈蚀粘连，再对准法兰盘上的螺栓孔，采用对角紧固的方式逐步拧紧螺栓，保证每个螺栓的预紧力均匀，避免法兰盘受力不均出现翘曲。在日常运维中，需要定期检查法兰连接螺栓的预紧状态，查看轴套与轴配合位置是否出现磨损旷量，一旦发现内孔配合间隙超出允许范围，就要及时更换构件，避免故障扩大影响整套传动系统的运行稳定性。
