6s变速器配套驱动皮带轮结构设计

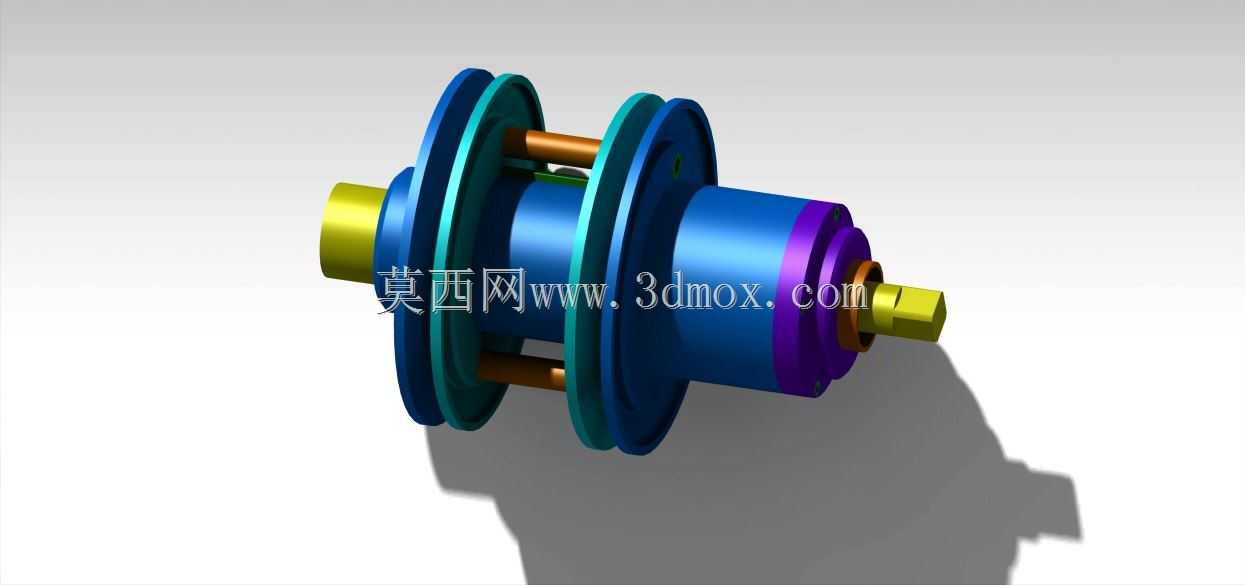

　　这款驱动皮带轮主要适配6s规格变速器的动力输出端，在小型变速传动系统中承担动力转接与扭矩传递的核心作用，常见于小型代步设备、轻型输送装置、台式变速作业机具的传动链路中，负责将变速器输出轴的旋转动力通过皮带传递至下游执行机构，同时可根据皮带轮槽的匹配规格适配不同型号的传动皮带，实现不同传动比下的动力输出调整。从结构设计来看，该带轮采用双挡边轮槽结构，两侧的挡边凸缘高度经过测算，可有效避免传动皮带在高速运转过程中出现脱槽、跑偏的问题，轮体中部采用中空轴套设计，既能够降低整体转动惯量，减少变速器输出轴的启动负载，也能为轴端的紧固件预留安装空间，保证带轮与输出轴的同轴度装配精度。带轮与轴的配合段设置有轴向定位台阶，

　　装配时可直接抵靠变速器输出轴的轴肩完成轴向定位，无需额外加装定位套即可保证安装位置的准确性，两端伸出的轴头结构可适配不同规格的锁紧螺母与防松垫片，在高速交变载荷下也能避免带轮出现轴向窜动。设计过程中重点考量了安装边界的适配性，轮体的最大外径、轮槽宽度、轴套内径均匹配6s变速器的输出端安装尺寸，安装时无需对变速器端盖、输出轴进行二次加工即可完成装配，轮体与周边壳体的安全间隙经过校核，运转过程中不会与周边的紧固件、壳体结构发生运动干涉。轮体的辐板位置设置有均匀分布的连接柱结构，既可以提升轮体整体的结构强度，避免带轮在大扭矩传递过程中出现轮辐变形，也能在动平衡调校时作为配重调整位点，降低高速运转时的振动量。带轮的表面做了分区着色处理，

　　不同功能段采用差异化的表面处理工艺，轴套配合段采用精加工处理保证配合精度，轮槽工作面做了粗糙度控制以减少皮带磨损，两侧挡边做了圆角过渡避免应力集中，整体结构兼顾了传动可靠性、装配便捷性与运转稳定性，能够满足轻型变速传动场景下长期连续运转的使用需求。
