自制便携划线定位弹簧分规罗盘结构

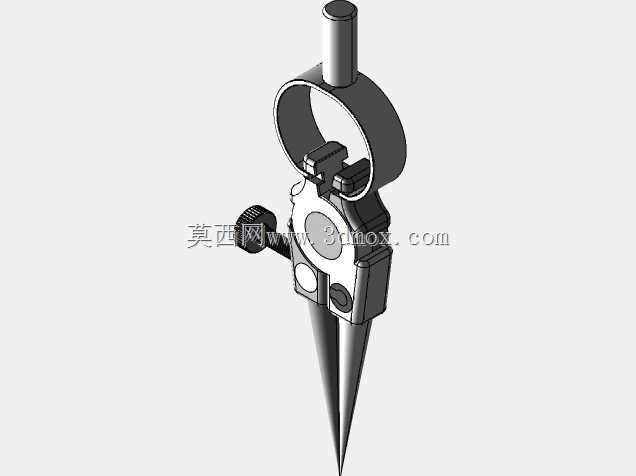

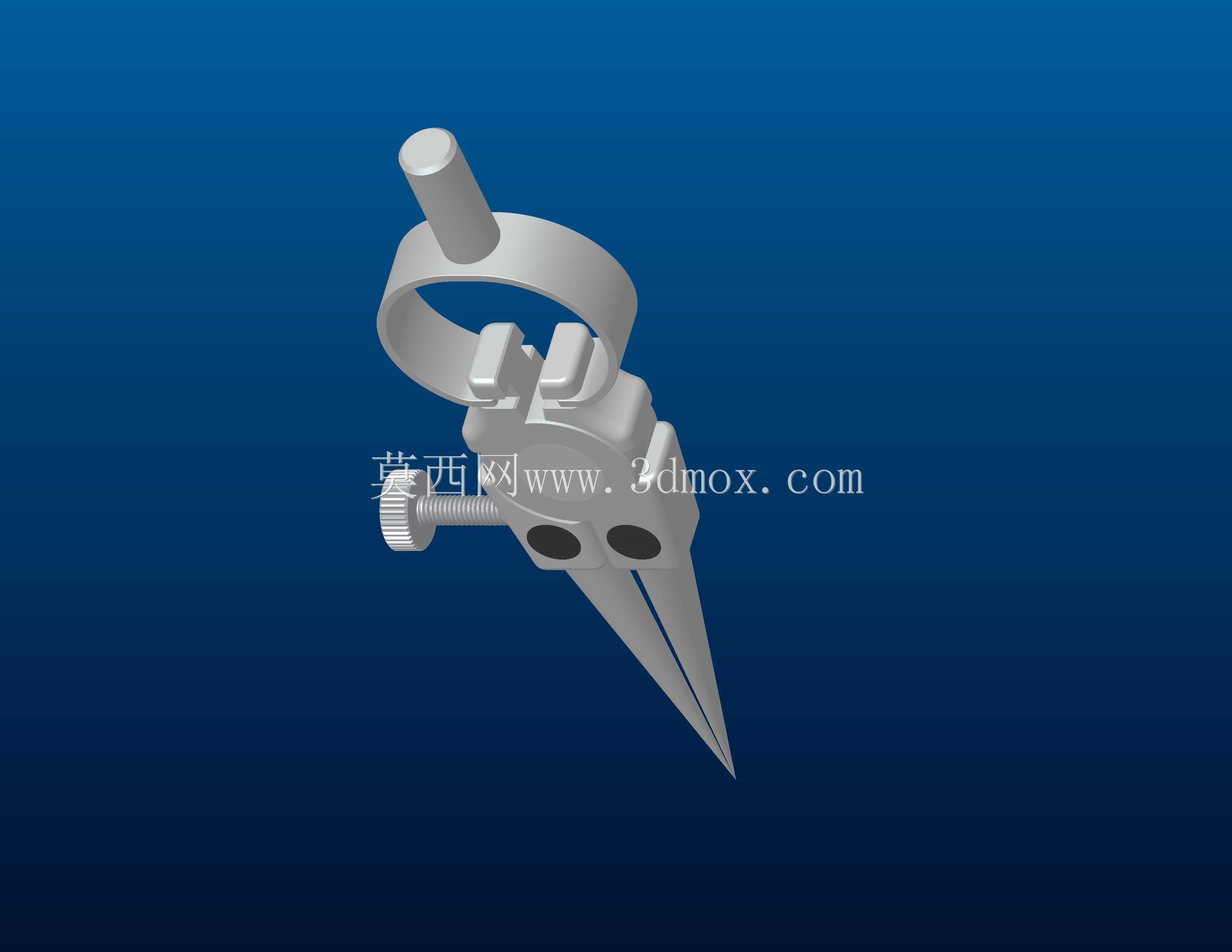

　　这款自制分规式罗盘结构，核心面向钳工划线、钣金放样、木工定心等现场作业场景设计，区别于常规一体式划线规，结构上采用了指套式握持环设计，作业时可直接套在操作人员食指上，配合拇指调节锁紧结构，单手即可完成定心、张角调整、划线的全流程操作，无需双手反复配合调整，在狭小工位、高空划线等双手操作受限的场景下，适配性远高于传统两脚规。

　　功能层面，结构顶端的圆柱定位头可抵靠在掌心位置，划线时施加向下的定心压力，避免针尖在工件表面滑移；两个针尖脚采用对称铰接布局，中间的调节旋钮采用细牙螺纹传动，旋转时可精准控制两针尖的张角距离，最小调节精度可控制在0.1mm量级，既能完成半径1mm以内的小孔定心打样冲眼作业，也能满足最大张角下150mm半径的圆弧划线需求，覆盖日常金工、木工放样的绝大多数尺寸区间。

　　设计思路上，握持环采用开口弹簧钢卡箍结构，可适配不同粗细的手指，卡箍内侧预留了0.5mm的防滑纹安装槽，实际使用时粘贴薄橡胶垫即可避免操作时工具打转；铰接位置采用沉头铆钉铆接，铆接间隙控制在0.02mm以内，既保证两脚可灵活转动，又不会出现侧向晃动导致的划线误差；针尖位置设计为快拆结构，拧松针尖固定螺丝即可更换不同长度的钢针尖，适配不同硬度的工件表面划线需求，当针尖磨损后也可快速打磨更换，无需整体报废工具。

　　安装边界与尺寸方面，整体结构闭合状态下总长度为120mm，握持环最大内径为22mm，调节旋钮突出主体结构的高度为8mm，放置在工具腰包、钳工工具盒内时不会与其他工具发生卡滞；两针尖张开至最大角度时，横向最大跨度为160mm，在台虎钳夹持的小型工件上作业时，不会与台虎钳钳口、工作台面发生干涉。结构所有棱角位置均做了R0.5的倒圆角处理，避免操作时划伤手部，整体重量控制在80g以内，长时间握持作业不会产生明显的手部疲劳感。

　　实际使用场景中，该结构除了常规的圆弧划线、等分线段作业外，还可配合高度尺完成工件表面的等高线标记，在钣金展开下料、模具修配、零件划线找正环节都能适配，相比市售的常规划线规，指套式设计解放了握持的手指，操作人员可同时手持样冲、手锤完成定心打点作业，减少了工具反复取放的时间，能有效提升单件小批量加工时的划线作业效率。
