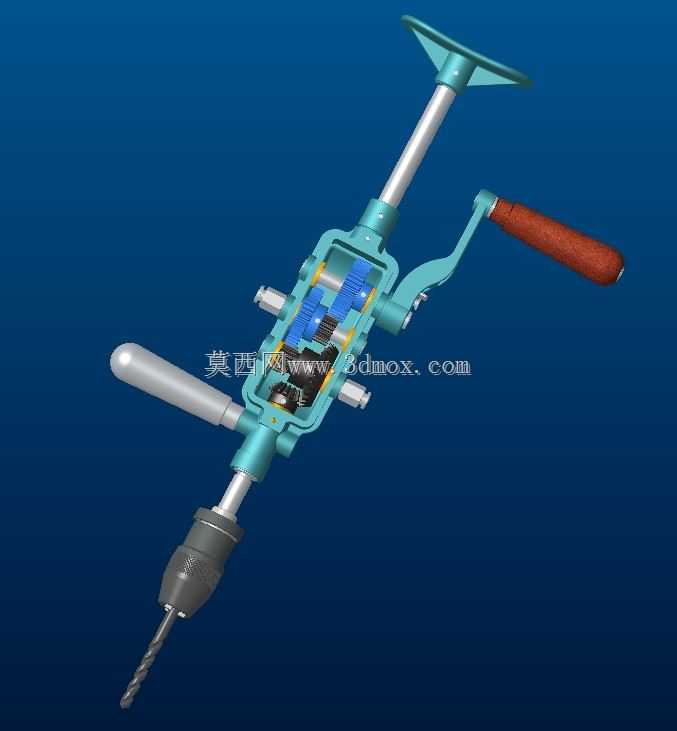

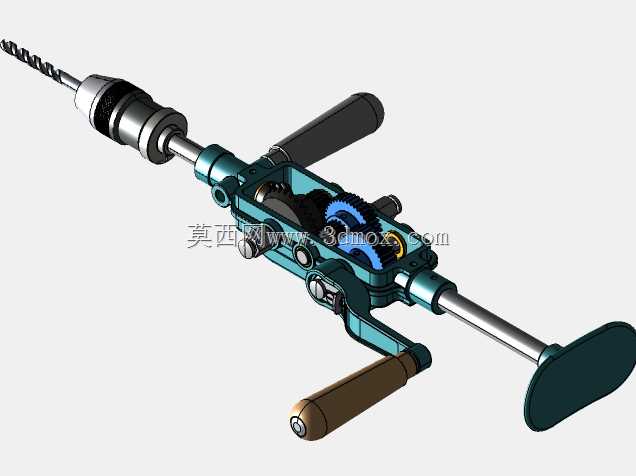

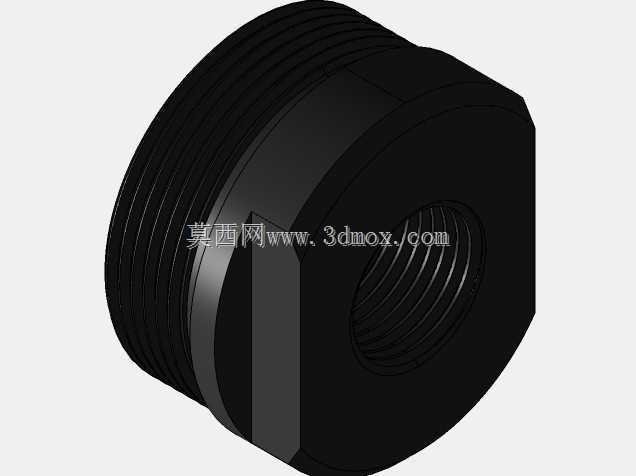

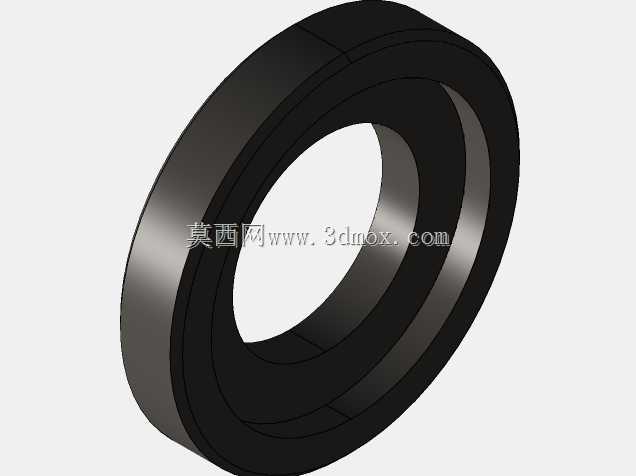

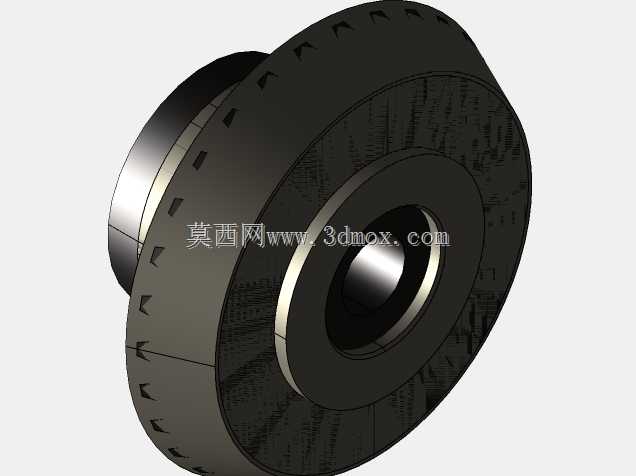

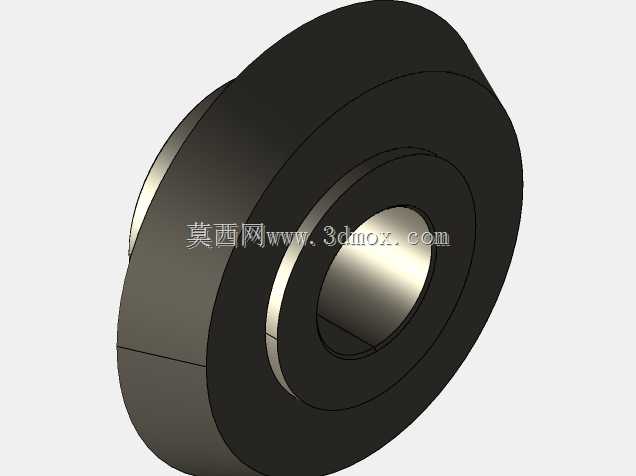

手摇式胸压手钻内部结构三维数模

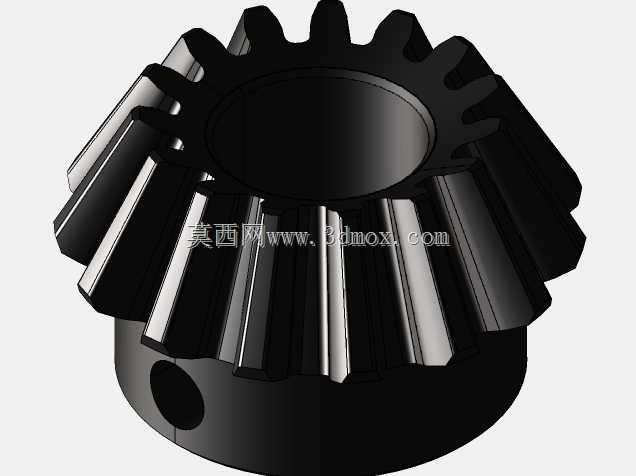

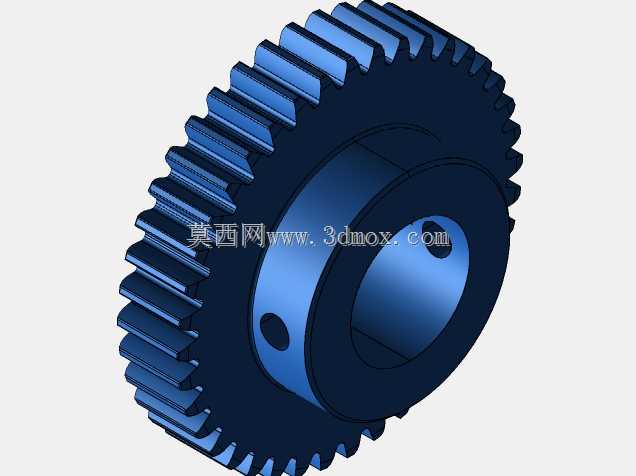

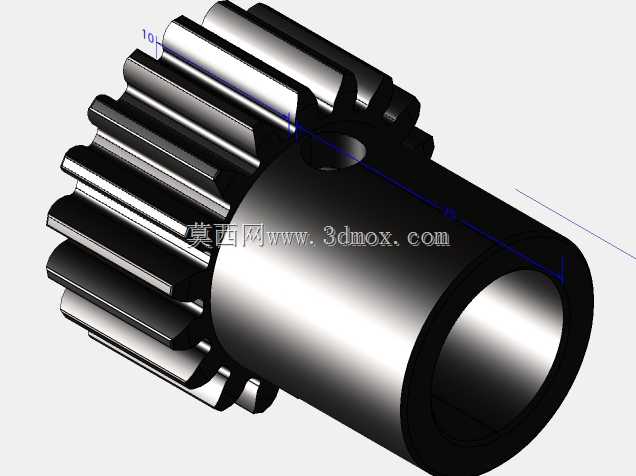

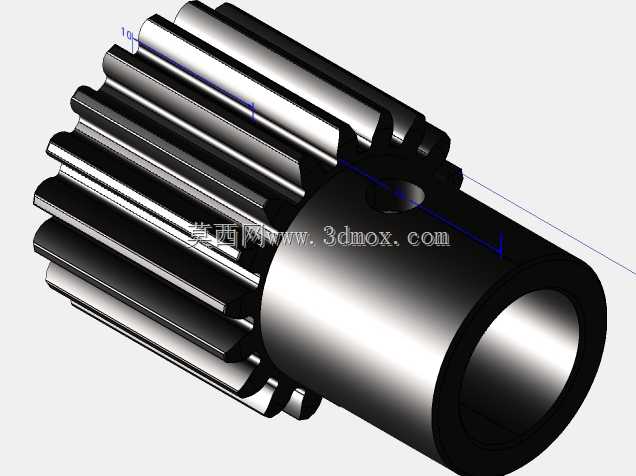

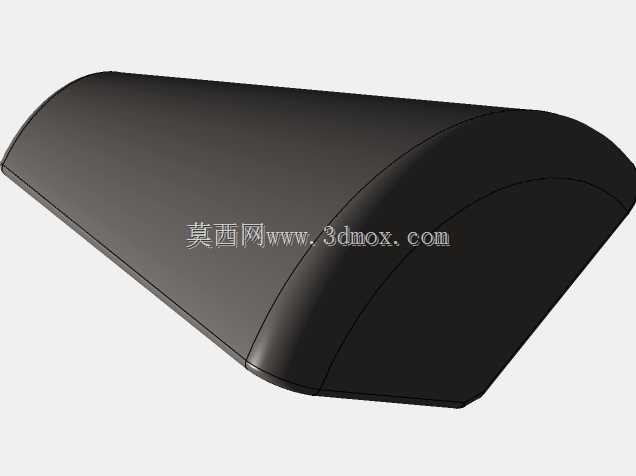

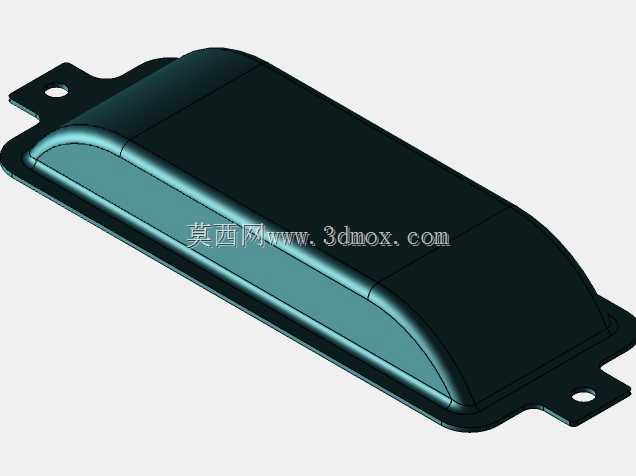

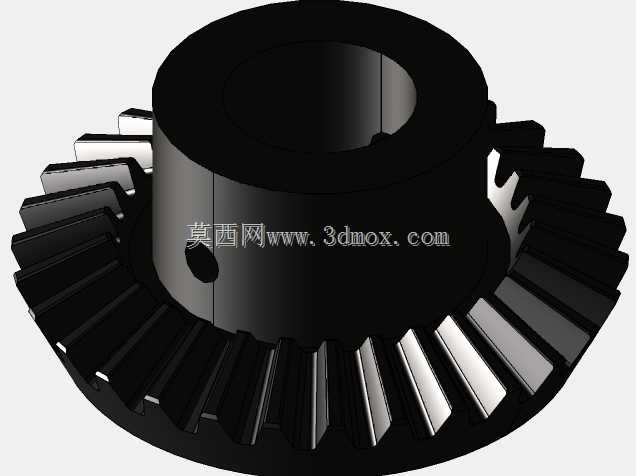

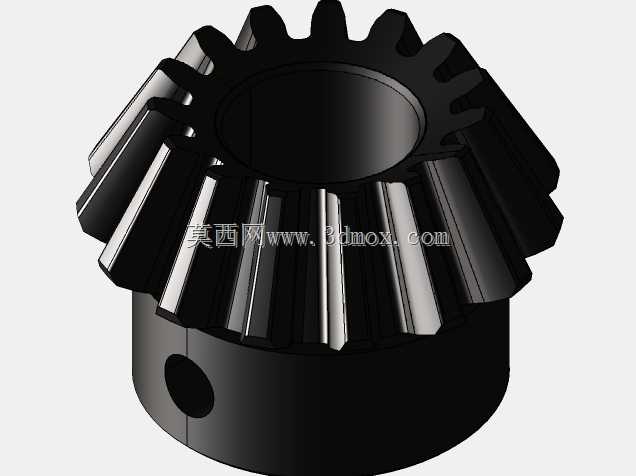

　　这款手动钻孔工具的结构设计完全贴合无电力供应场景下的金属、木材、塑料件小直径钻孔作业需求，在野外管线抢修、户外设备维保、狭小空间内的精密打孔作业中，这类无需外接动力源的手钻依旧是一线作业人员的备用工具选项，不会受限于供电条件、场地空间约束，可独立完成0.5-6mm直径范围内的钻孔加工。从结构设计逻辑来看，该手钻采用三级圆柱齿轮减速传动布局，将摇柄输入的低转速大扭矩通过齿轮组传递至输出钻夹头轴，传动比匹配手动输入的转速区间，保证操作人员施加正常摇动力度时，钻夹头可输出足够的切削扭矩，避免钻孔过程中出现卡滞、打刀问题。顶部的胸压支撑结构采用弧形托板设计，作业时可通过胸部施加轴向进给力，无需单靠手臂施压，大幅降低长时间作业的疲劳度，

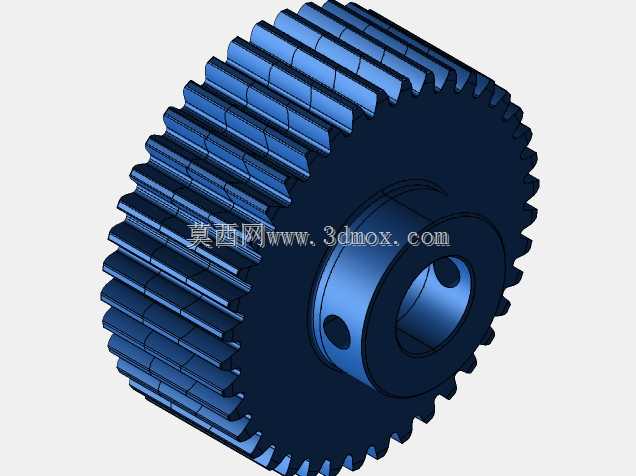

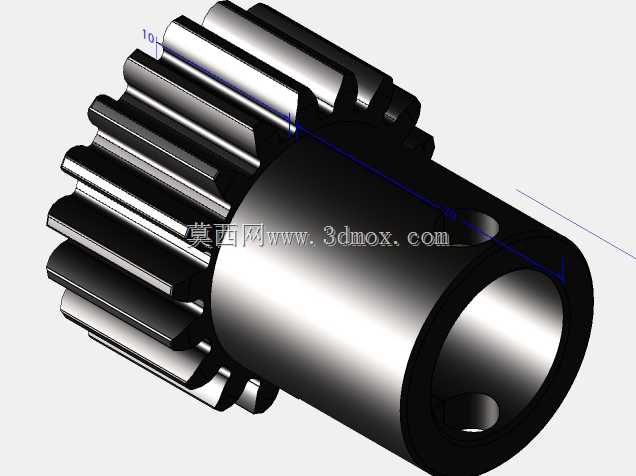

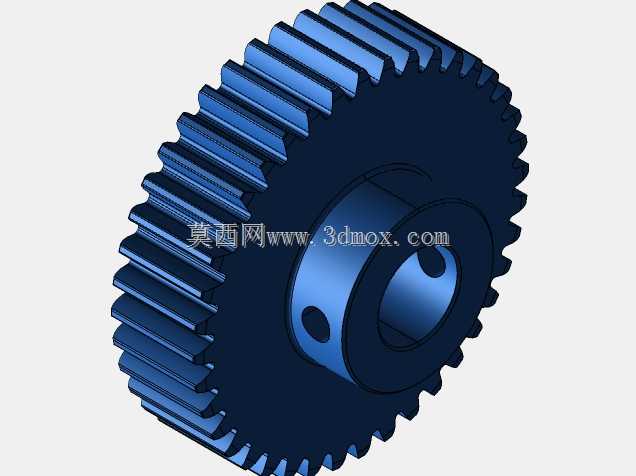

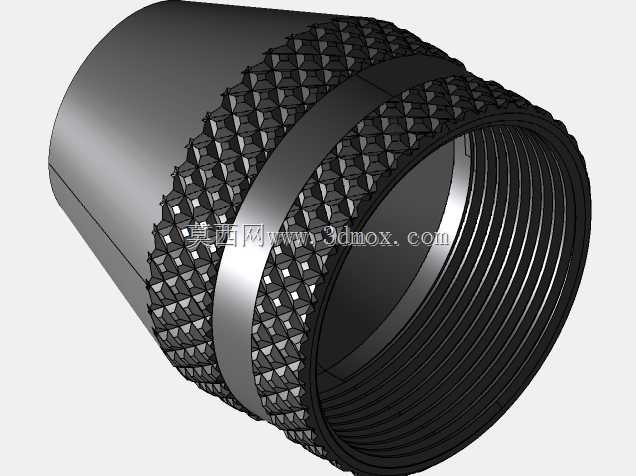

　　托板与主支撑杆采用可伸缩配合结构，可根据操作人员的身高、作业姿态调整支撑长度，适配不同作业场景的施力角度。侧置的辅助握把与摇柄分置主体两侧，作业时一手握持辅助握把稳定钻身，另一手转动摇柄输入动力，整体受力平衡，可有效避免钻孔偏斜。内部传动齿轮均采用参数化建模，齿形参数、模数、中心距均符合机械设计手册中手动传动件的设计规范，各轴段的轴承配合位、轴肩定位尺寸都预留了标准件安装空间，可直接用于实物打样验证。钻夹头采用标准三爪自定心结构，可适配常规直柄麻花钻，夹头与输出轴的连接采用标准锥面配合，拆卸更换便捷。整体外形的最大回转半径控制在180mm以内，主支撑杆收缩状态下整体长度不超过350mm，可放入常规工具包携带，

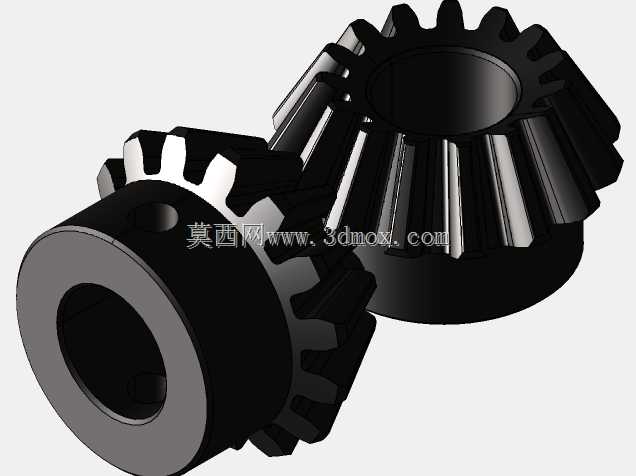

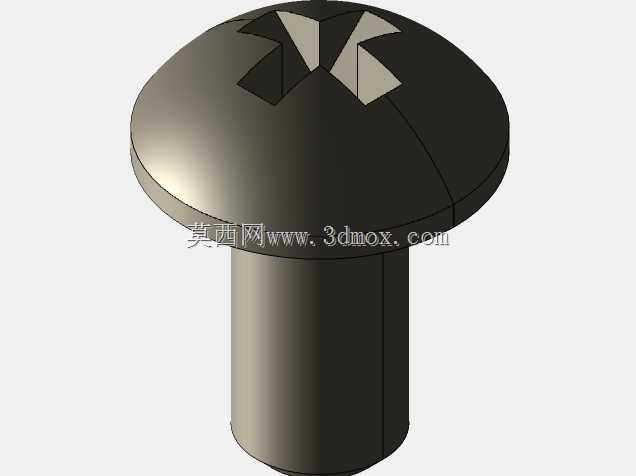

　　各运动部件的运动包络均做了干涉检查，摇柄转动过程中不会与握把、胸压托板产生运动干涉，外壳的剖视设计可直观展示内部齿轮啮合状态、传动路径，既可以作为手动工具结构设计的参考案例，也可用于五金工具类产品的教学演示，帮助设计人员理解手动传动工具的扭矩匹配、人机工程设计要点。在安装边界层面，各传动齿轮与外壳内壁的间隙控制在1.5-2mm，既预留了润滑脂的存储空间，也避免了齿轮转动过程中与壳体内壁发生剐蹭，各连接销轴的固定位都设计了防脱卡槽，可避免作业过程中销轴窜动脱落，握把的木质包覆层做了防滑纹理设计，握持时的摩擦力足够，即使手部沾有少量油污也不会出现打滑脱手的问题。
