CA6140车床钻削主轴进给总成

　　这套钻削主轴进给总成，是面向普通卧式车床加装钻削工位、改造专用钻床、搭建台式钻孔工装时常用的核心执行部件，整套结构把主轴回转夹持、直线进给驱动、传动换向、安装支撑几个功能模块整合在同一条长条形基座上，在中小零件的孔加工场景里适配性很强。车间里做轴类零件端面钻中心孔、法兰盘径向钻孔、小型支座铰孔、攻丝前底孔加工的时候，不需要单独购置重型台钻，把这套总成通过基座侧面的安装孔固定在车床中拖板、专用工装立板或者自制工作台的安装面上，就可以完成钻头的进给和旋转输出，很多机修班组在改造老旧CA6140车床、做专机自动化升级的时候，都会优先参考这类成熟结构做二次适配。

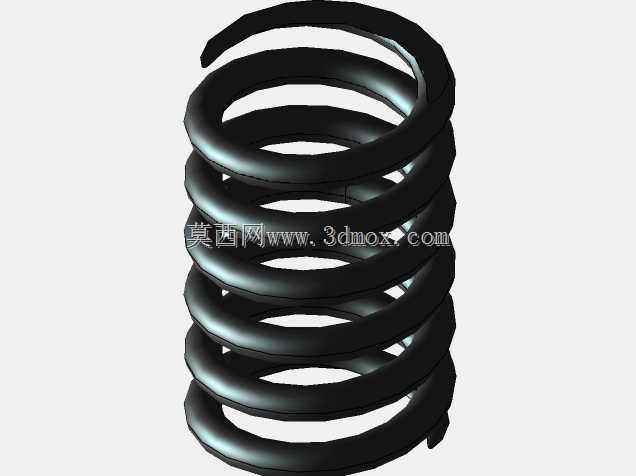

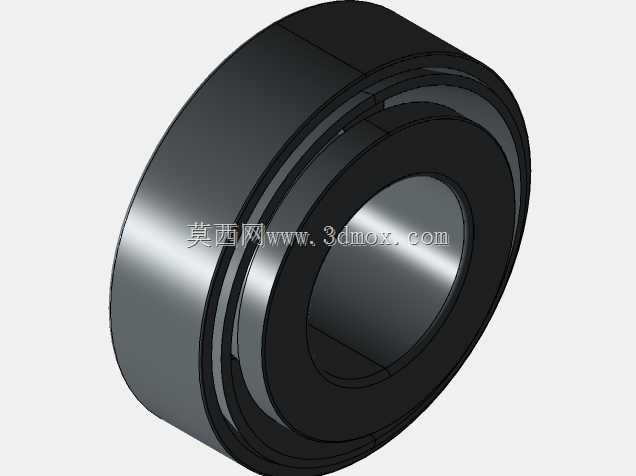

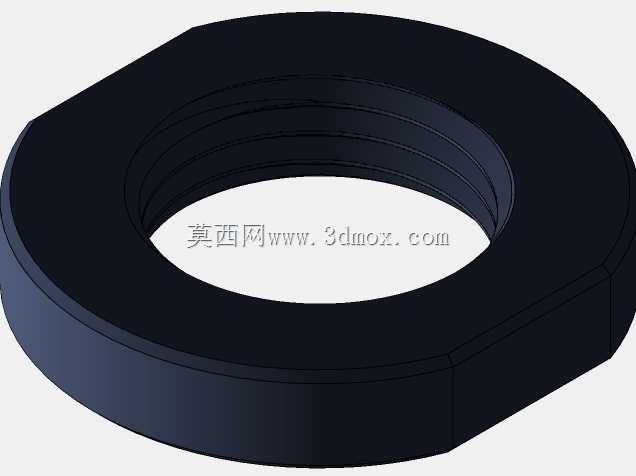

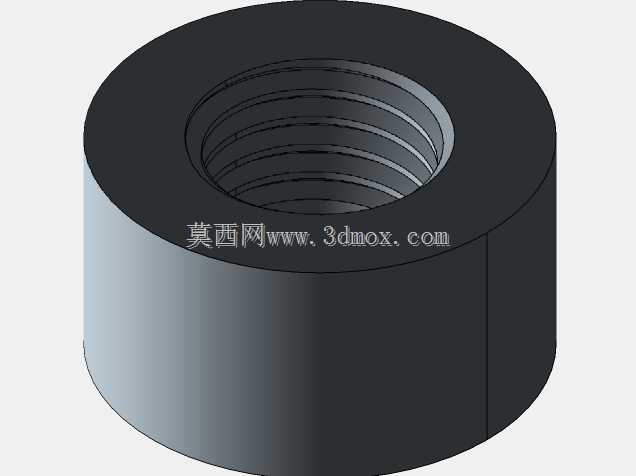

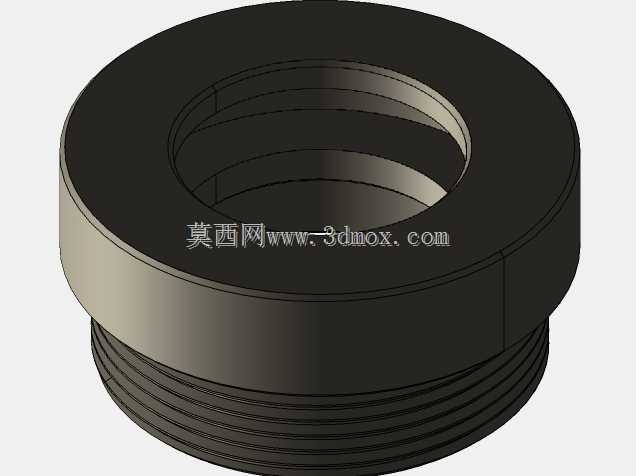

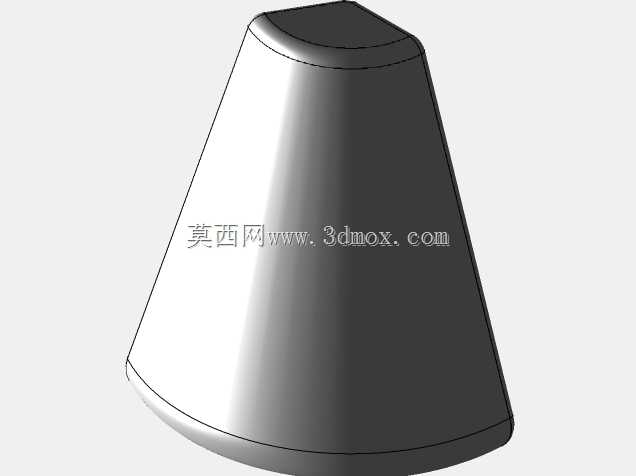

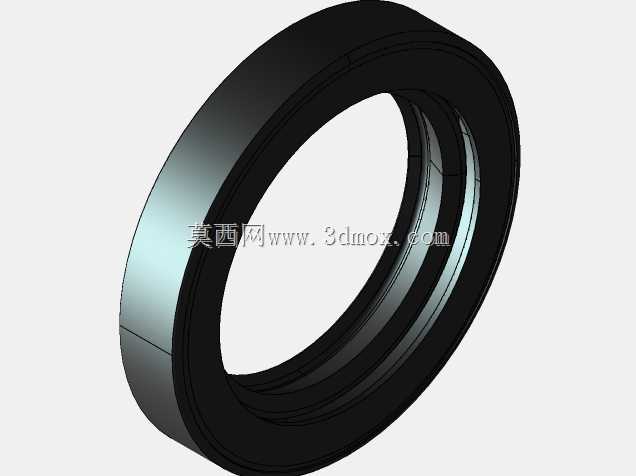

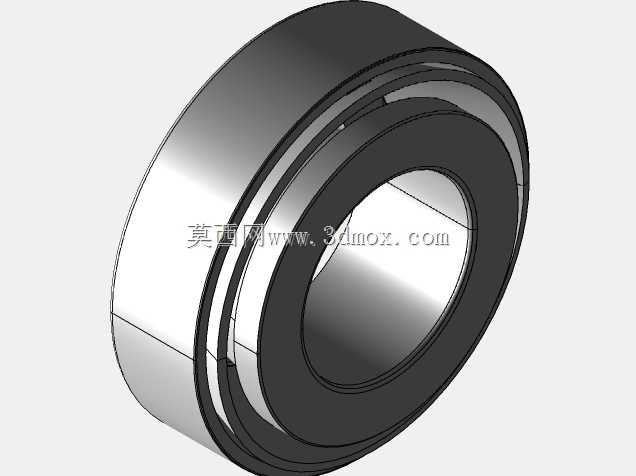

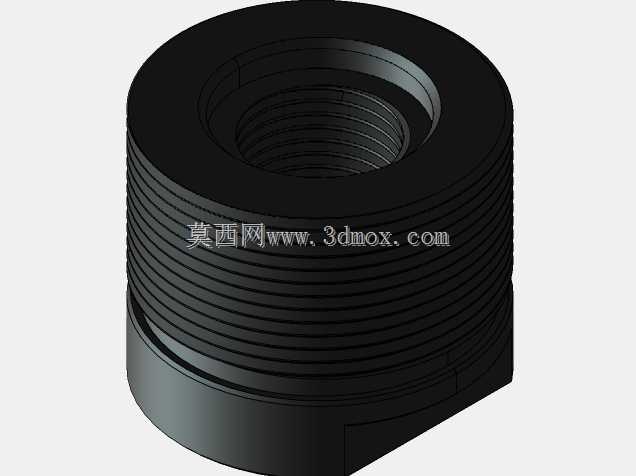

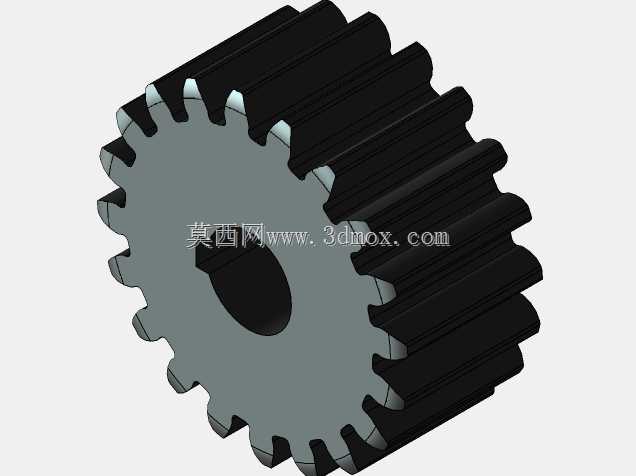

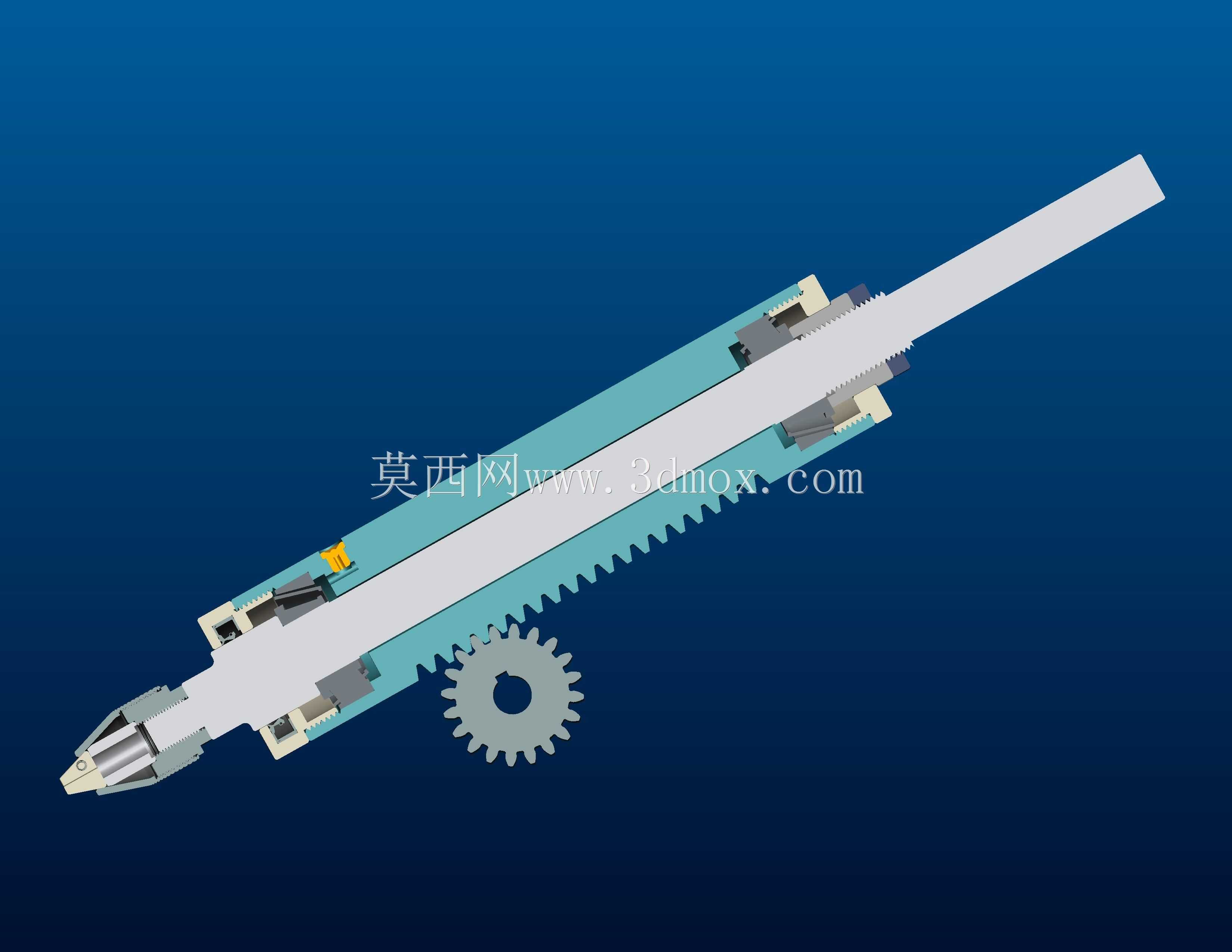

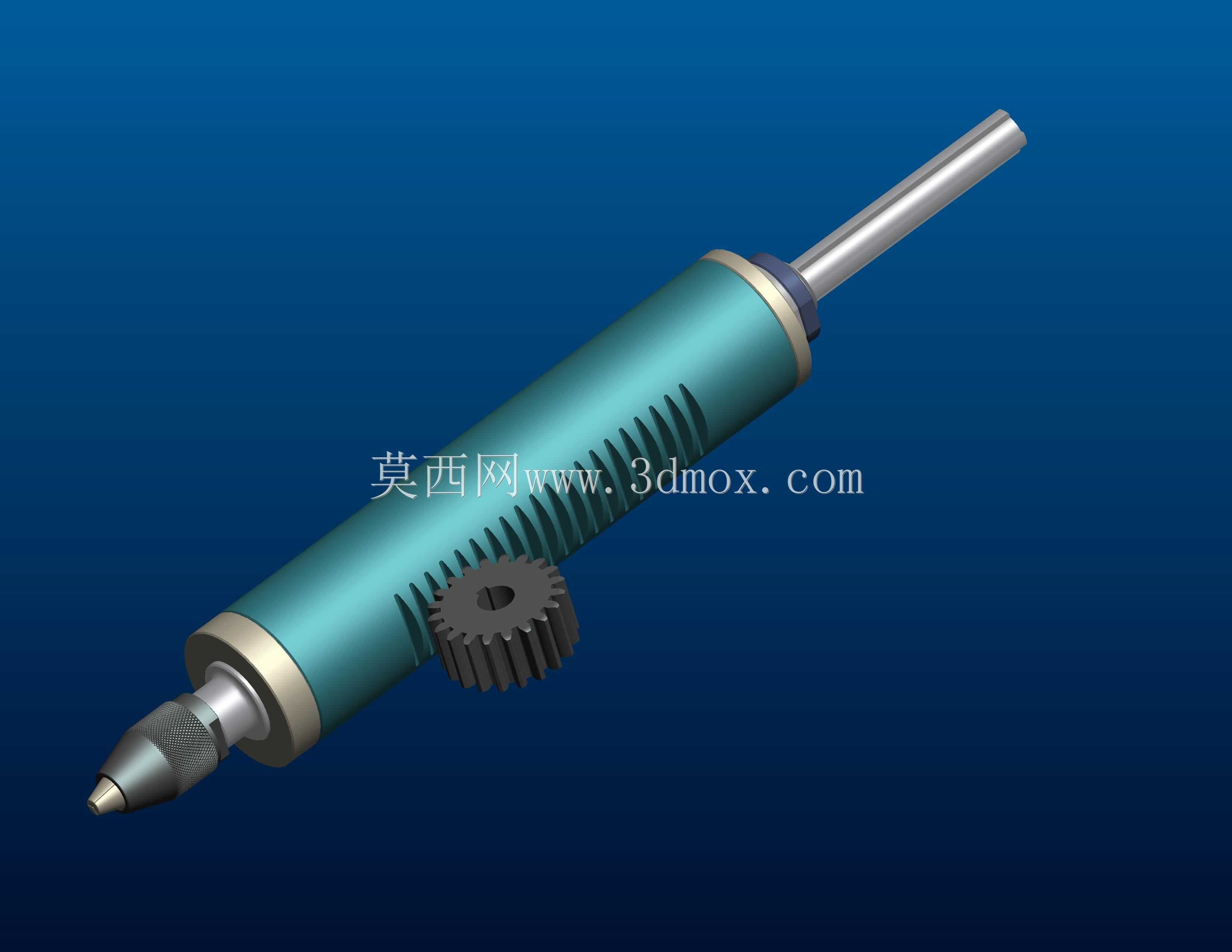

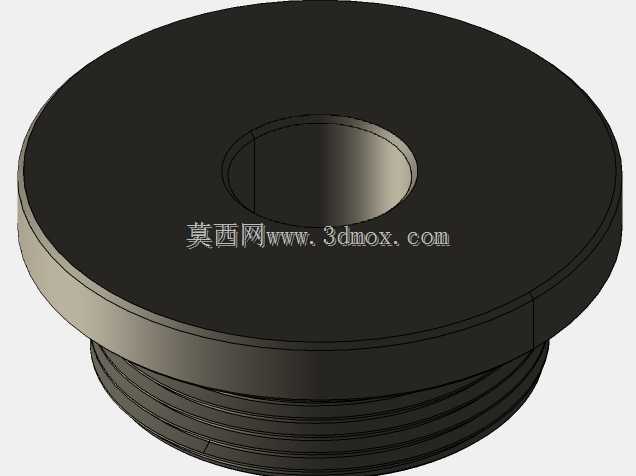

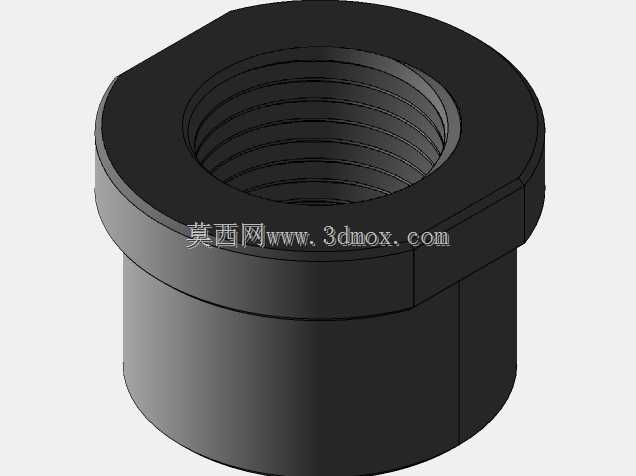

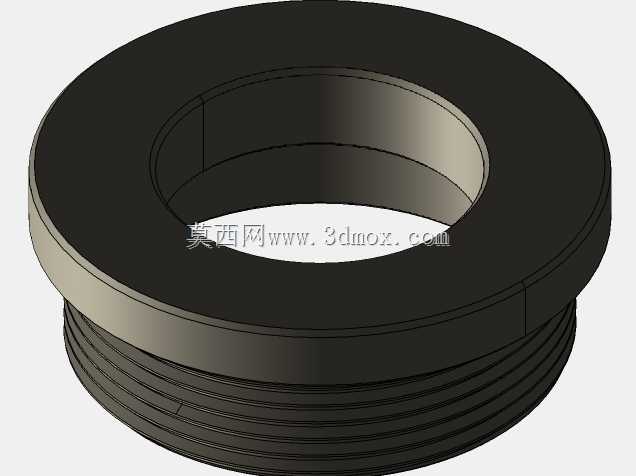

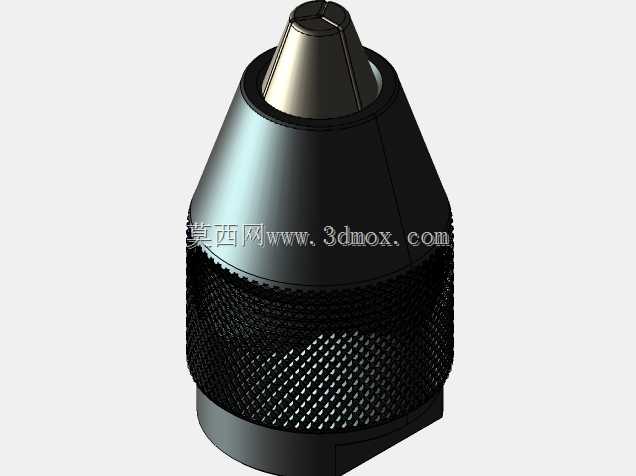

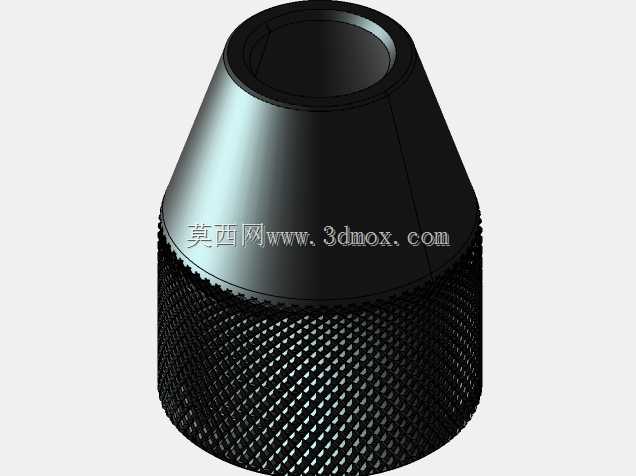

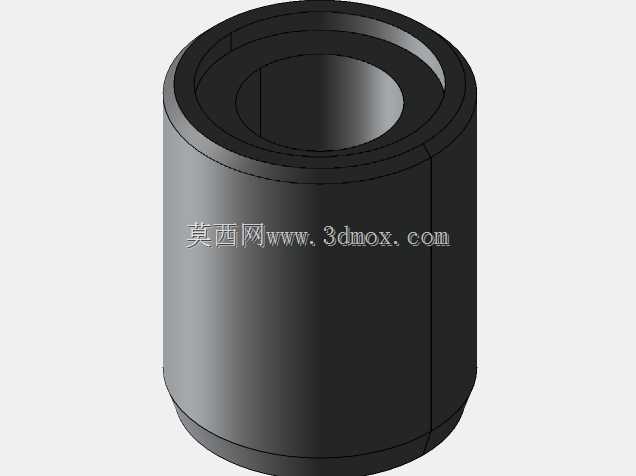

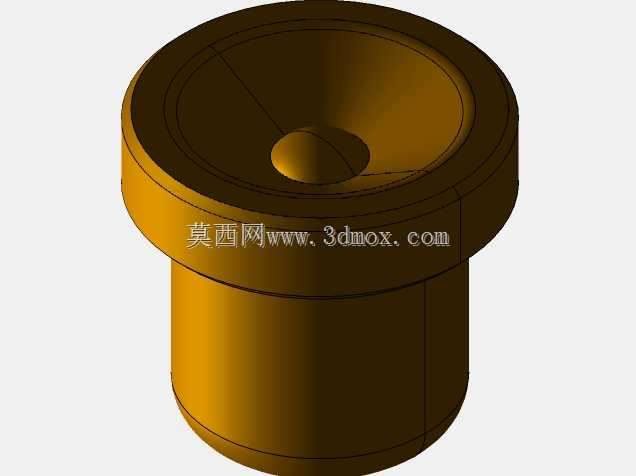

　　从结构排布来看，长条形的滑移主轴贯穿整个基座腔体，前端是标准钻夹头连接锥面，可以直接装夹锥柄钻头、铰刀、丝锥，也可以通过转接杆装夹直柄刀具；主轴中段加工有连续的齿条齿形，和基座下方外露的圆柱齿轮直接啮合，齿轮的输入轴可以连接手轮、步进电机或者气动回转缸，转动齿轮的时候就会带动整条主轴沿着基座内部的导向衬套做直线进给，进给行程的两端都设置了硬限位挡块，避免进给超程撞坏刀具或者工件。基座内部在主轴的前后支撑位置都镶嵌了耐磨铜衬套，衬套和主轴外圆采用小间隙配合，既保证主轴进给的时候滑动顺畅，又能抑制钻削时的径向跳动，衬套侧面开有润滑油槽，日常维护的时候可以通过基座上的油杯注入润滑脂，长期运行磨损后还可以单独更换衬套，不需要整体报废基座。

　　实际做结构设计的时候，首先要确认的就是安装边界：整套总成沿主轴轴向的总长度要和工装的预留空间匹配，前端钻夹头到工件定位面的安全距离要留出钻头装拆、排屑的空间，后端伸出基座的主轴尾段要预留动力连接的位置，如果是采用皮带轮驱动主轴回转，尾段要加工键槽和皮带轮定位轴肩；基座的宽度方向要避开拖板上的其他干涉部件，底部的安装孔位要和工作台上的T型槽间距对齐，固定螺栓的规格要足够承受钻削时的轴向进给力，避免钻孔时基座出现晃动。齿轮和主轴齿条的啮合侧隙要控制在合理范围，侧隙太大会导致进给的时候有空程，手动进刀时手感虚位大，钻孔深度控制不准；侧隙太小则会出现卡滞，主轴滑动阻力变大，快速退回的时候容易卡顿。

　　功能特性上，这套结构没有采用复杂的滚珠丝杠或者线性导轨，全部采用齿轮齿条加滑动衬套的经典传动方案，抗切削冲击能力强，在铸铁件、低碳钢件的低速重钻削场景下可靠性很高，车间里的铁屑、切削液即便少量进入传动区域，也不会像精密直线导轨那样容易出现卡死故障，日常维护只需要定期清理齿面杂物、补涂润滑脂即可。主轴的前端夹持部位采用标准莫氏锥孔，和通用钻夹头、变径套的互换性很好，工厂里现有的钻头工装不需要额外改造就能直接使用。外露的传动齿轮可以根据需求加装防护外壳，避免操作时衣物卷入，也能阻挡大量铁屑溅入啮合面。

　　建模过程中需要重点核对几个配合关系：主轴齿条段的齿形参数要和配对齿轮的模数、压力角完全一致，装配后齿轮转动全行程不能出现顶齿现象；前后两个导向衬套的同轴度公差要严格控制，如果两个衬套不同轴，主轴进给时会出现别劲，滑动阻力陡增，还会导致钻出的孔出现偏斜；前端锥孔的轴线和主轴进给方向的同轴度直接决定钻孔的位置精度，建模时要把锥面、主轴外圆、齿条基准面的几何公差标注清楚，加工时一次装夹磨出关键配合面，才能保证总成的实际使用精度。在专机改造场景里，这套总成还可以在进给齿轮侧加装刻度盘，直接读出进给深度，也可以在主轴两端加装行程触块，配合限位开关实现自动进给退回，适配半自动钻孔工序的需求。
