齿轮齿条式手动心轴压装工装

　　这套齿轮齿条式手动心轴压力机面向小吨位、节拍不高但定位要求明确的装配工位，常见于五金件过盈配合压入、销轴铆接、轴承衬套压装、小件校直以及电子连接器端子压合等场景。相比气动或液压压机，它不需要外接动力源，台面布置灵活，操作人员通过手柄即可控制压头下行速度与停止位置，在多品种、小批量生产和维修试制环节更容易被接受。

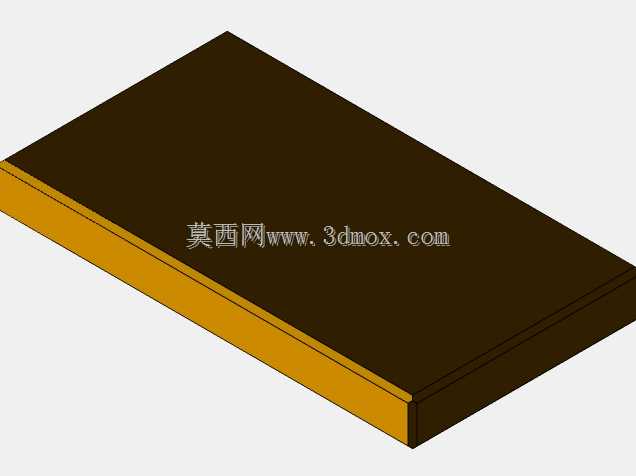

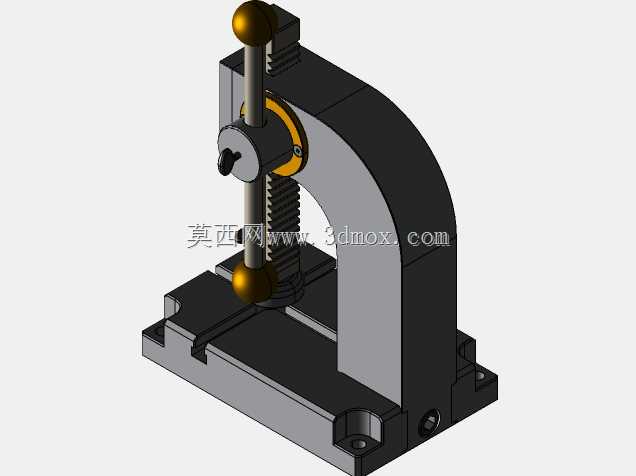

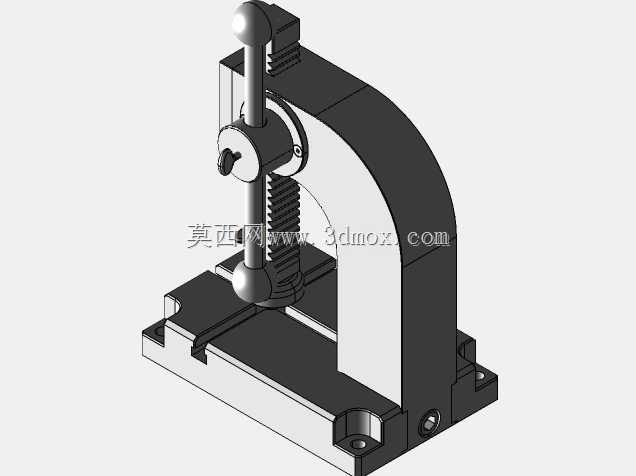

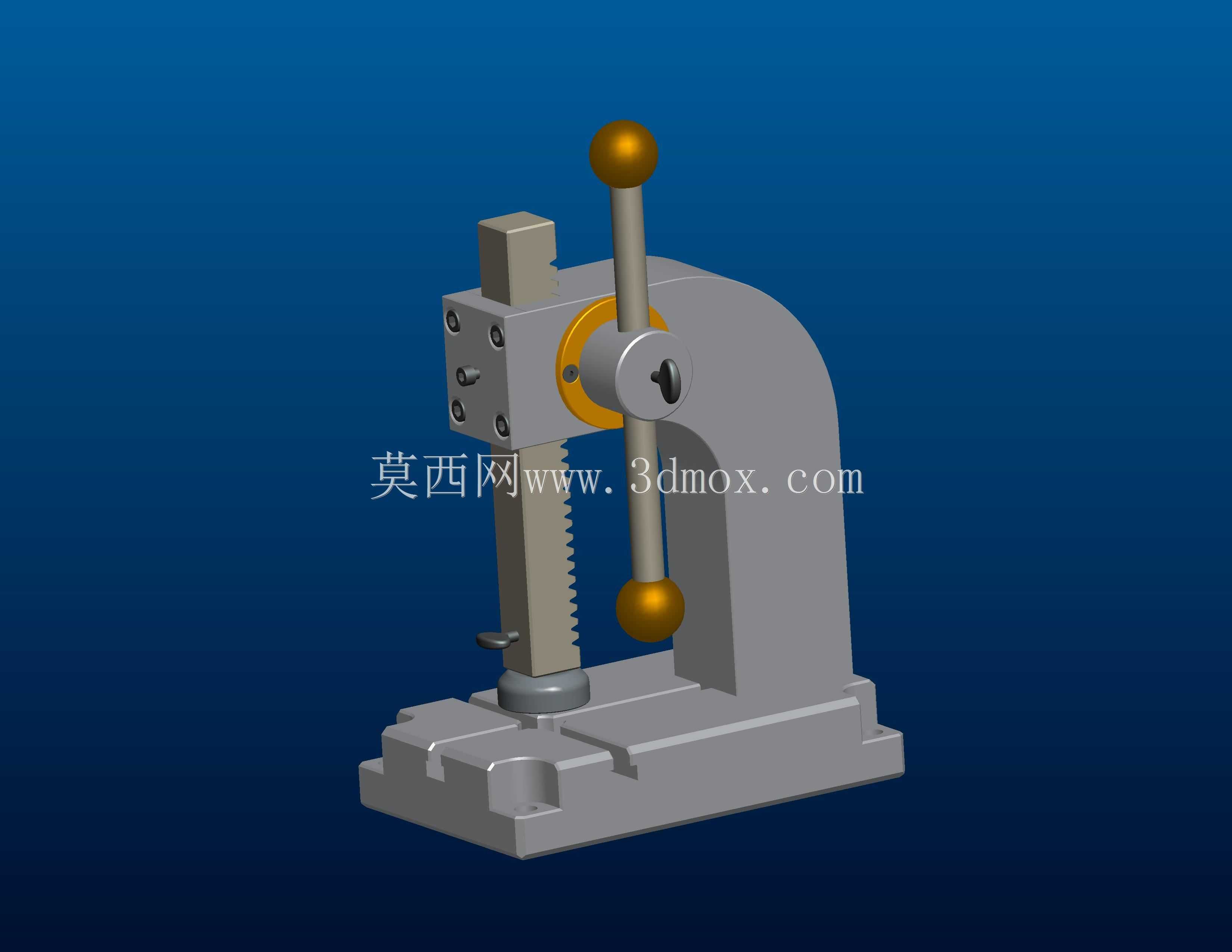

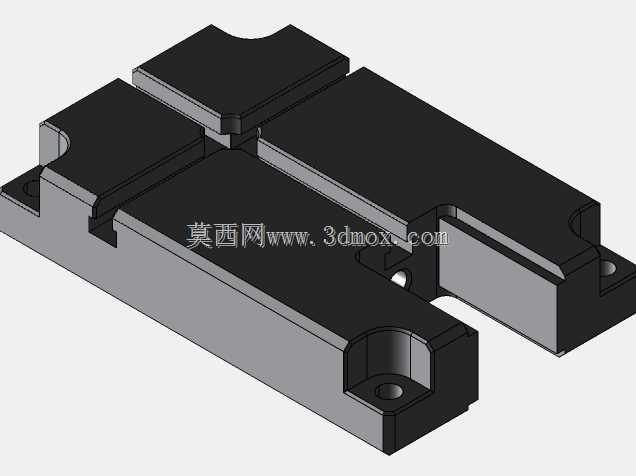

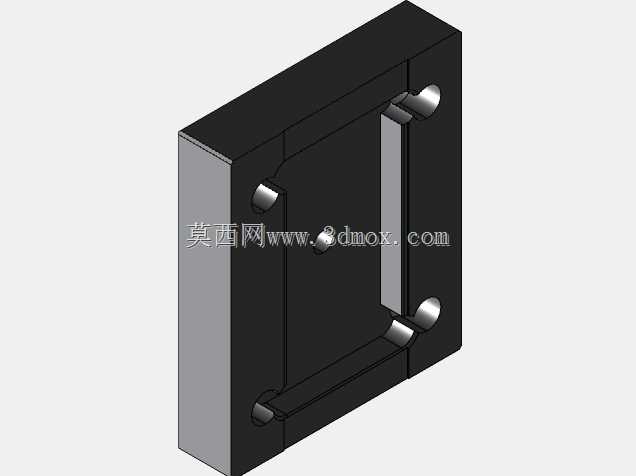

　　整体采用C型开式机架思路，底座提供稳定支撑，喉口空间允许工件从前方和侧方放入，长条形工件也能部分伸入机架内部。底座上平面作为工件安放基准，可配合定位块、V型块或简易夹具使用；机架上部容纳齿轮轴与齿条导向结构，压头沿竖直方向运动，避免压装过程中出现明显偏摆。这种布局的关键在于压头中心线与底座支撑面保持垂直，若垂直度不足，过盈件压入时会产生侧向分力，导致工件倾斜、孔口拉伤或心轴弯曲。

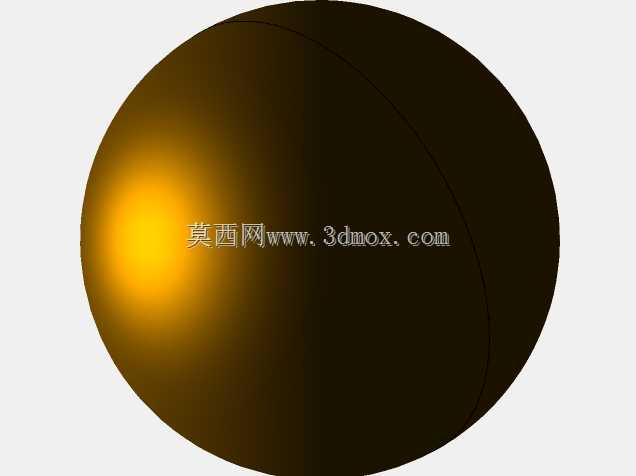

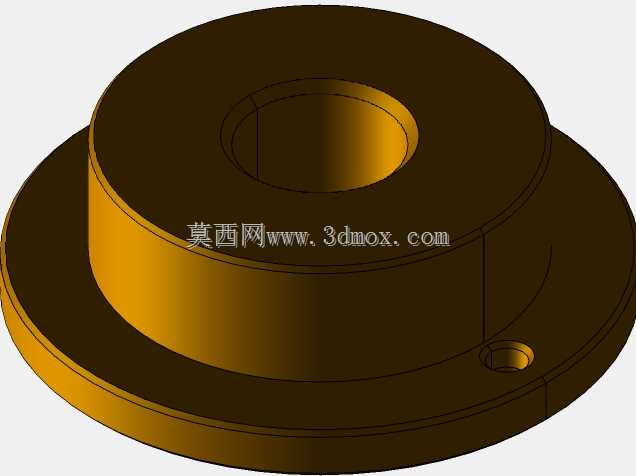

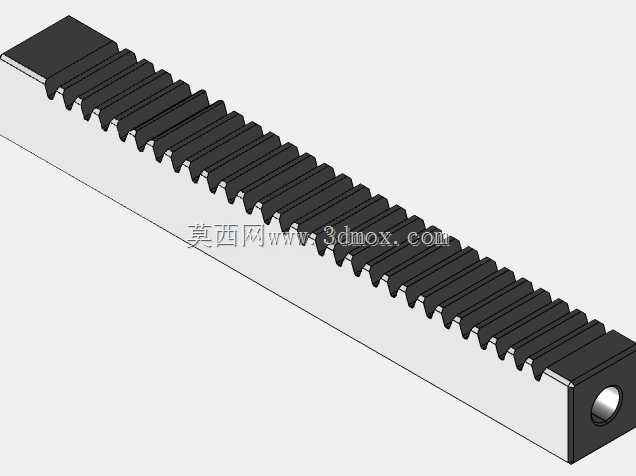

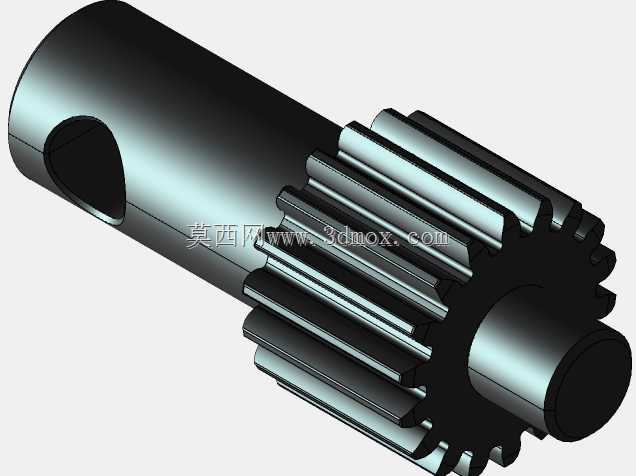

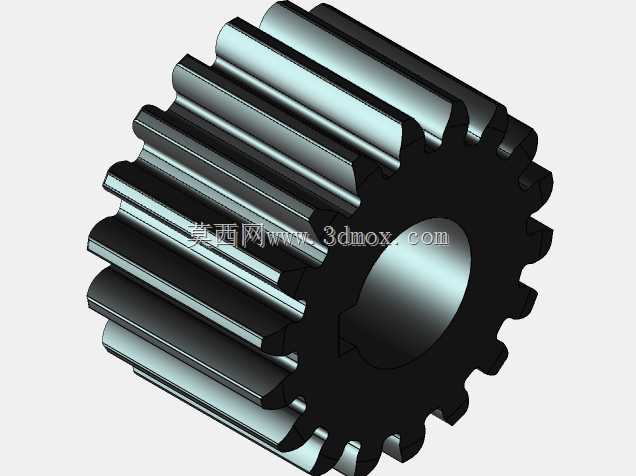

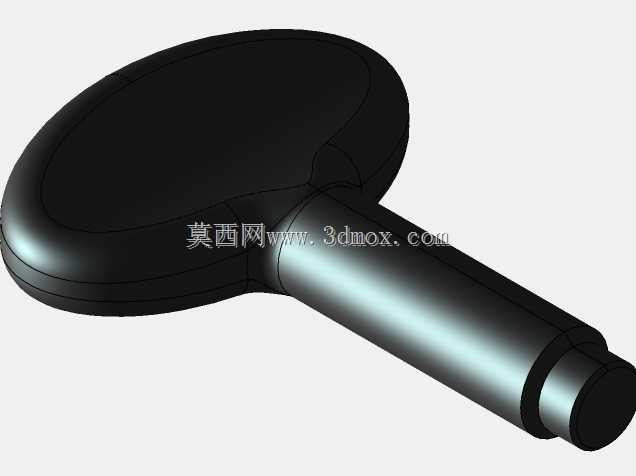

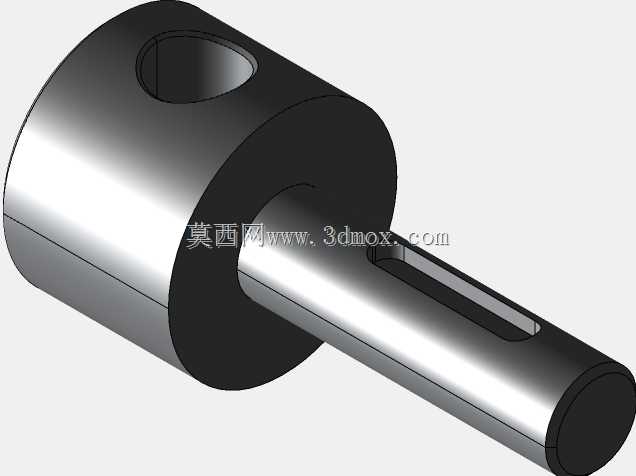

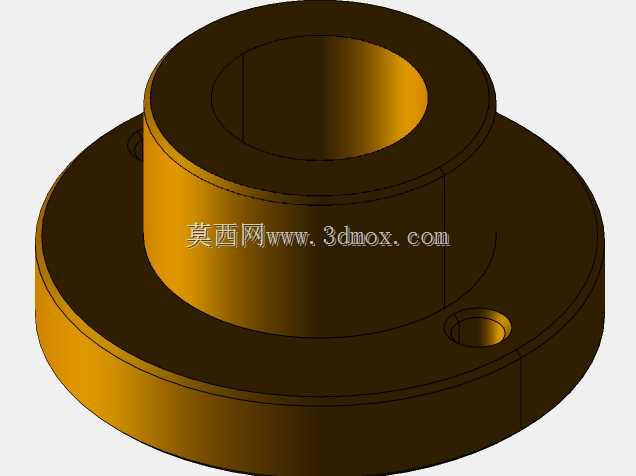

　　传动部分由操作手柄、齿轮、齿条和竖直导向件组成。手柄转动齿轮，齿轮驱动齿条做直线进给，端部球形握把便于双手或单手施力。齿条与压头集成或刚性连接，行程终点由工件接触位置和人工操作共同控制；对于需要固定压装深度的工序，可在实际设计中增加可调限位螺钉、行程挡块或高度标尺，使压头在下压到设定位置后停止，减少对操作人员手感的依赖。齿轮轴处设置轴承或衬套支承，以降低转动间隙并提高重复定位稳定性。

　　从受力路径看，操作人员施加在手柄上的扭矩经齿轮放大为齿条轴向推力，压力再通过压头传递到工件，最终由底座承受反力。机架立臂、上部齿轮箱区域和底座转折处是主要承力部位，建模时应关注圆角过渡、板厚或铸件壁厚以及螺栓连接面的布置。若按焊接钢结构考虑，立臂与底板之间宜设置加强筋；若按铸件思路处理，则应在喉口后侧和底座空腔布置加强肋，兼顾刚性与减重。

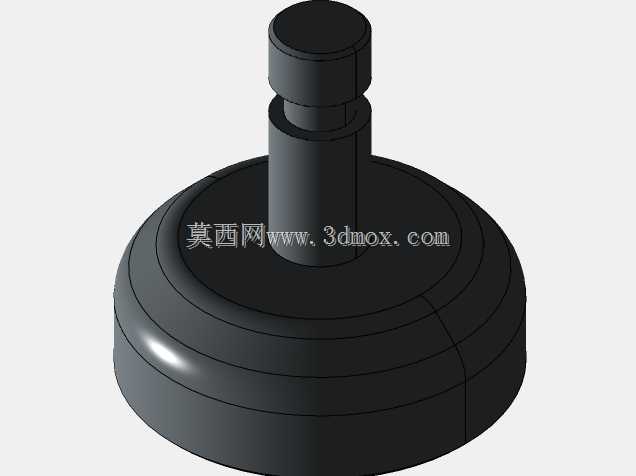

　　压头端部通常设计成可更换结构，针对不同心轴、套类零件或铆点，可更换平压头、导向压头、V型压块或带让位孔的压头。压头与齿条连接部位应考虑同轴度和防转要求，避免锁紧后压头随手柄转动。工件定位则不宜完全依赖手扶，批量作业时应在底板上增加定位销、挡块或快速夹钳，使工件受压区域尽量靠近压头中心线，减小倾覆力矩。

　　安装边界方面，这类台式压机需要在工作台上预留底座 footprint 空间，并在上方留出手柄回转半径和压头行程空间；前方应保证取放工件距离，后侧则需考虑机架与墙面或线体护栏的间隙。底座通过螺栓固定在重型工作台或专用支架上效果更好，若仅放置在轻型桌面上，快速下压时可能出现整机晃动。台面高度宜结合操作者肘部高度设定，使手柄在舒适区间内转动，同时保证观察压头与工件对中情况。

　　三维建模时可按功能分成底座、C型机架、齿轮轴、齿条压头、手柄、导向套和紧固件等模块，重点表达齿轮齿条啮合关系、压头运动方向、机架承力截面以及底板安装孔位。对结构设计人员而言，该模型既可作为手动压装设备的方案参考，也可进一步扩展限位、压力显示、防误操作护板和快换压头等结构，用于试制车间、装配线旁工位或维修工装平台。
