Juki贴片机多规格吸嘴结构设计

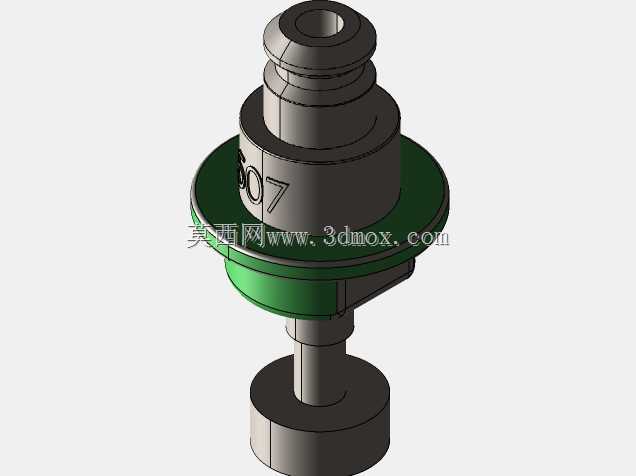

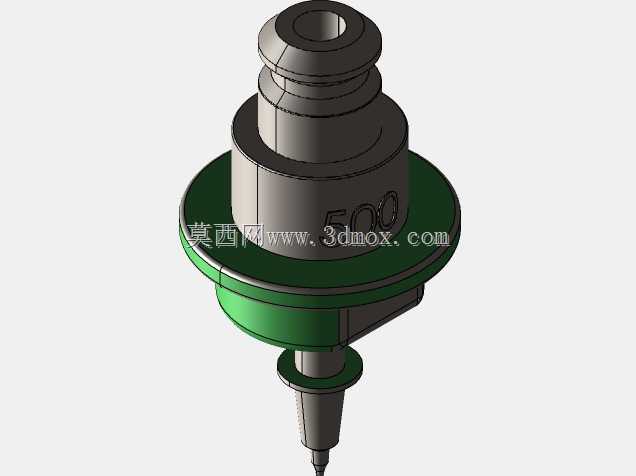

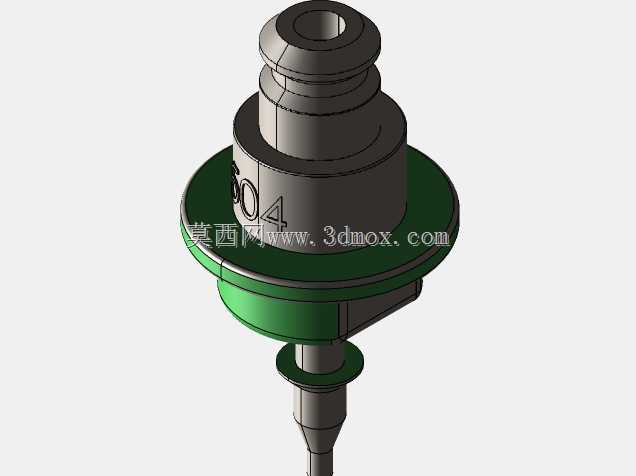

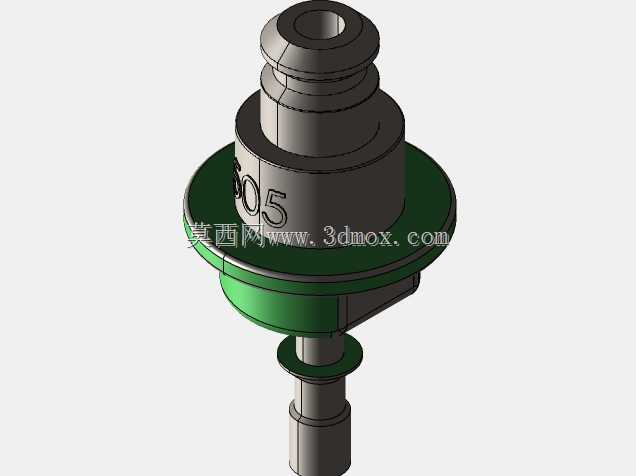

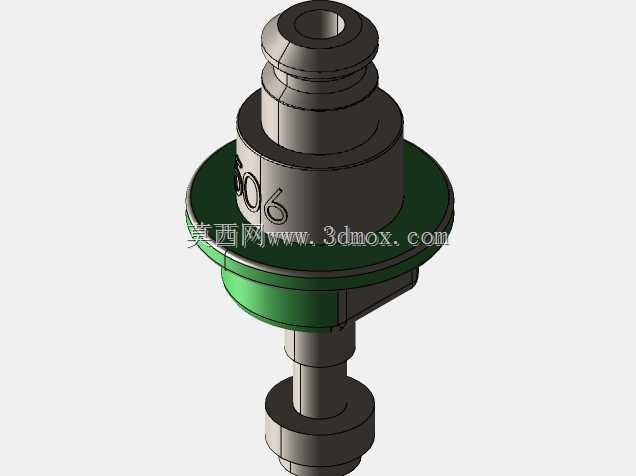

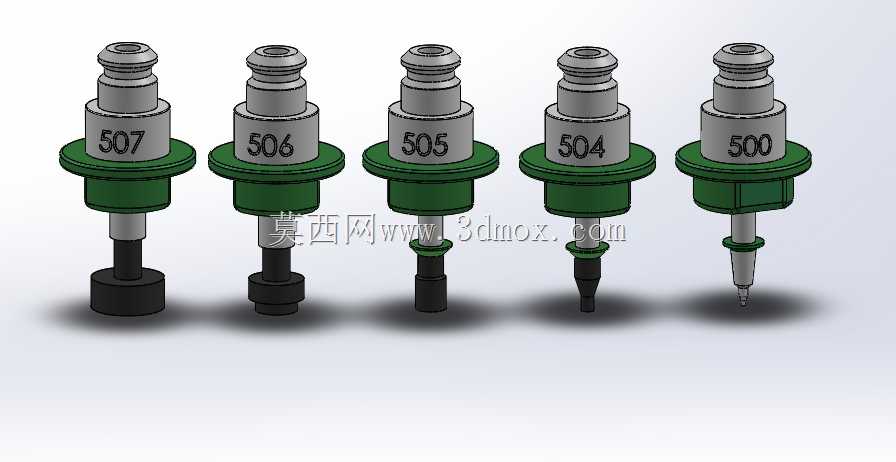

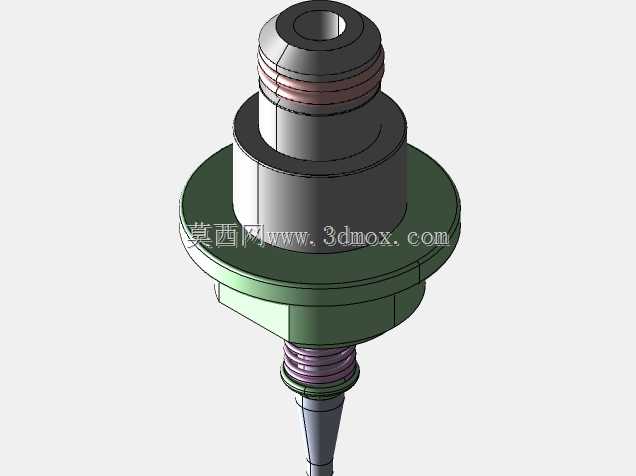

　　在SMT表面贴装生产线上，吸嘴作为贴片机拾取、转移、贴装元器件的核心执行部件，其结构精度、适配性直接决定整条产线的贴装良率与运行效率，本次呈现的是适配Juki贴装设备的系列化吸嘴实物结构，覆盖500、504、505、506、507五个常用规格，可对应不同尺寸、不同重量的表贴元器件拾取需求。从实际产线应用场景来看，这类吸嘴主要服务于高速贴装工位，需要在贴片机Z轴高速往复运动中保持稳定的真空密封性，同时在接触不同材质元器件表面时避免刮伤元件引脚或焊盘，因此结构设计上做了分层式的功能分区。上部的连接端采用标准化的阶梯轴结构，匹配贴片机吸嘴杆的安装接口，安装时可直接插入对应工位的吸嘴固定座，依靠锥面配合实现快速定位与真空密封，

　　不需要额外的紧固件即可满足高速运动下的连接可靠性，安装边界完全适配Juki对应系列贴片机的Z轴行程空间，不会出现运动干涉问题。中部的限位凸台采用统一的外径尺寸，一方面作为吸嘴安装到位的轴向定位基准，保证不同规格吸嘴安装后下端拾取面的初始高度一致，减少贴片机换嘴后的高度校准工作量；另一方面凸台下方的密封胶圈采用耐磨损的弹性材质，在吸嘴下压接触PCB板面时可提供微小的缓冲量，避免硬接触压伤薄型元器件或PCB焊盘。下部的拾取端根据对应规格适配的元器件类型做了差异化设计，小规格吸嘴的拾取端直径更小，适配0402、0201等微型阻容元件的拾取，端部做了微小的倒角处理，避免贴装偏移时刮蹭锡膏；大规格吸嘴的拾取端直径更大，

　　同时增加了内部的通气孔直径，可提供更大的真空吸附力，满足SOP、QFP等多引脚较大尺寸芯片的拾取需求，部分大负载规格的吸嘴下端还增加了金属定位套，提升长期往复运动下的结构刚性，避免吸嘴杆弯曲导致的贴装偏移问题。从设计思路来看，整个系列吸嘴采用了上部接口通用化、下部拾取端差异化的模块化设计逻辑，不同规格的上部连接段尺寸完全一致，可实现贴片机不同工位之间的快速互换，不需要针对不同规格调整安装座参数，大幅降低产线换型时的调试时间。同时所有吸嘴的外形同轴度控制在微米级，保证高速旋转拾取时不会出现偏心问题，真空通路的内壁做了光滑处理，减少真空气流的压力损失，保证小尺寸元件拾取时的真空稳定性，避免飞件、掉件问题。在实际选型使用中，可根据待贴装元器件的尺寸、重量对应选择合适规格的吸嘴，安装时只需确认上部锥面清洁无异物，插入固定座后即可完成安装，日常维护中只需定期清理拾取端的真空孔堵塞物、检查密封胶圈磨损情况即可保证长期稳定运行。
