复古悬挂式平衡梁称重器具结构

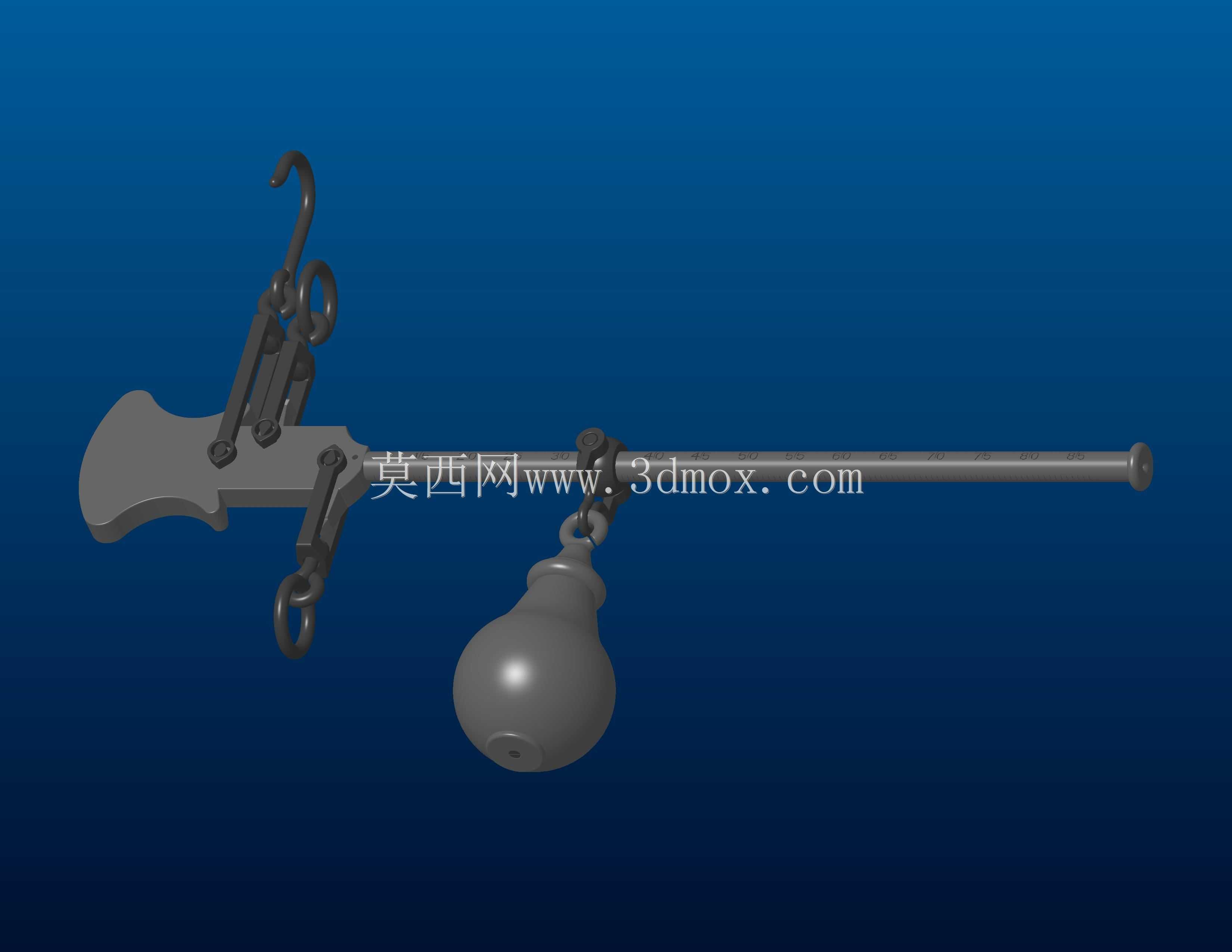

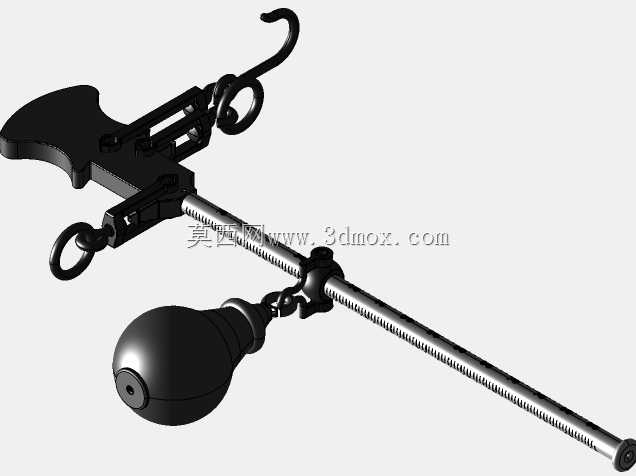

　　这类悬挂式平衡梁秤的应用场景多集中在传统流动商贸、小型仓储零散物料称重、民俗展示场景中，区别于台秤、地磅类固定式称重设备，它的核心优势是无需固定安装基面，依靠上部吊钩挂载在支撑点即可完成称重作业，适配无固定称重工位的流动作业需求。从实际用途来看，它通过杠杆力矩平衡原理实现重量计量，称重时将待称物料挂载在梁体一端的吊点上，移动配重砣在平衡梁上的位置，待梁体处于水平平衡状态时，通过梁体上的刻度标识读取物料重量，无需外接电源或电子传感元件，纯机械结构的可靠性极强，在无供电的户外场景也能稳定使用。从功能特性来看，整套结构分为上部悬挂挂钩组件、平衡梁主体、下部物料吊钩、配重砣四个核心部分，上部挂钩采用双铰接结构，可自适应挂载点的角度偏差，

　　避免梁体受侧向扭力产生变形或计量偏差；平衡梁主体采用等强度变截面设计，靠近悬挂支点的位置截面尺寸更大，向两端逐步收窄，在保证梁体抗弯刚度的前提下尽可能降低自重，减少自重对计量精度的干扰；下部物料吊钩设置了防脱卡扣结构，避免称重过程中物料滑落；配重砣采用流线型下重上轻结构，重心始终处于悬挂点正下方，移动过程中不会出现卡滞或偏摆。设计思路上优先保证计量杠杆的力矩传递精度，所有铰接点位都采用小间隙配合的销轴连接，减少铰接空程带来的计量误差，梁体上的刻度槽采用等距铣削加工，刻度间距与配重砣的重量严格匹配，保证不同量程下的读数线性一致。从安装边界来看，整套结构展开后梁体总长度控制在常规成年人手臂可及的操作范围内，上部挂钩挂载后，

　　下部吊钩到配重砣最低位置的垂直距离预留了足够的物料挂载空间，作业时不需要额外预留过大的操作半径，小空间内也能完成称重操作；所有受力部件的安全系数都按照满量程载荷的三倍进行冗余设计，避免过载使用时出现结构断裂。建模过程中需要重点关注铰接点位的同轴度约束，平衡梁的直线度公差要控制在合理范围内，配重砣的重心位置要与悬挂点重合，否则虚拟装配后会出现梁体自动偏斜的问题，无法模拟真实的平衡称重状态；各部件的圆角、倒角细节都要还原老式衡器的加工特征，避免出现过于锐利的现代机加工棱角，匹配复古器具的外观质感。
