径向电容编码器结构设计方案

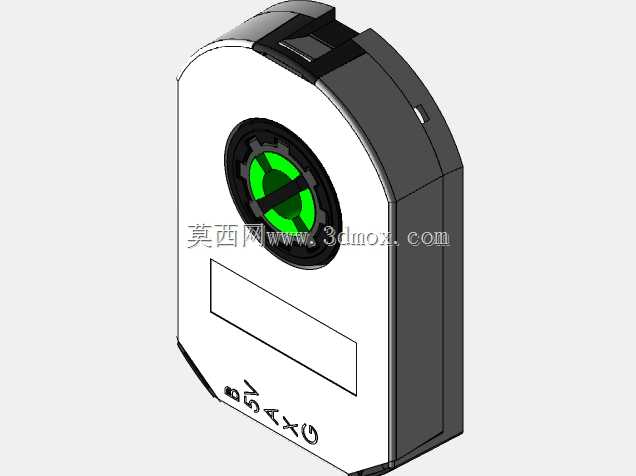

　　这款径向电容编码器的结构设计，核心围绕紧凑型自动化设备的轴端位置反馈需求展开，区别于传统光电编码器的光学码盘结构，采用电容极片耦合的检测原理，在抗粉尘、抗油污的工业现场场景下具备更稳定的检测表现，无需额外的密封防护结构即可适配多数普通工业工况的安装要求。从安装边界来看，主体检测模块采用薄型环形结构，中心通孔适配常规小功率步进电机、伺服电机的输出轴径，配套的安装支架预留三个对称分布的固定孔位，可直接贴合电机端盖或设备安装板固定，无需额外设计转接工装，整体轴向安装厚度控制在极小范围内，不会额外增加设备的轴向尺寸占用，对于安装空间局促的小型自动化设备、协作机械臂关节、桌面型CNC进给轴这类场景十分适配。配套的出线采用多芯屏蔽排线，

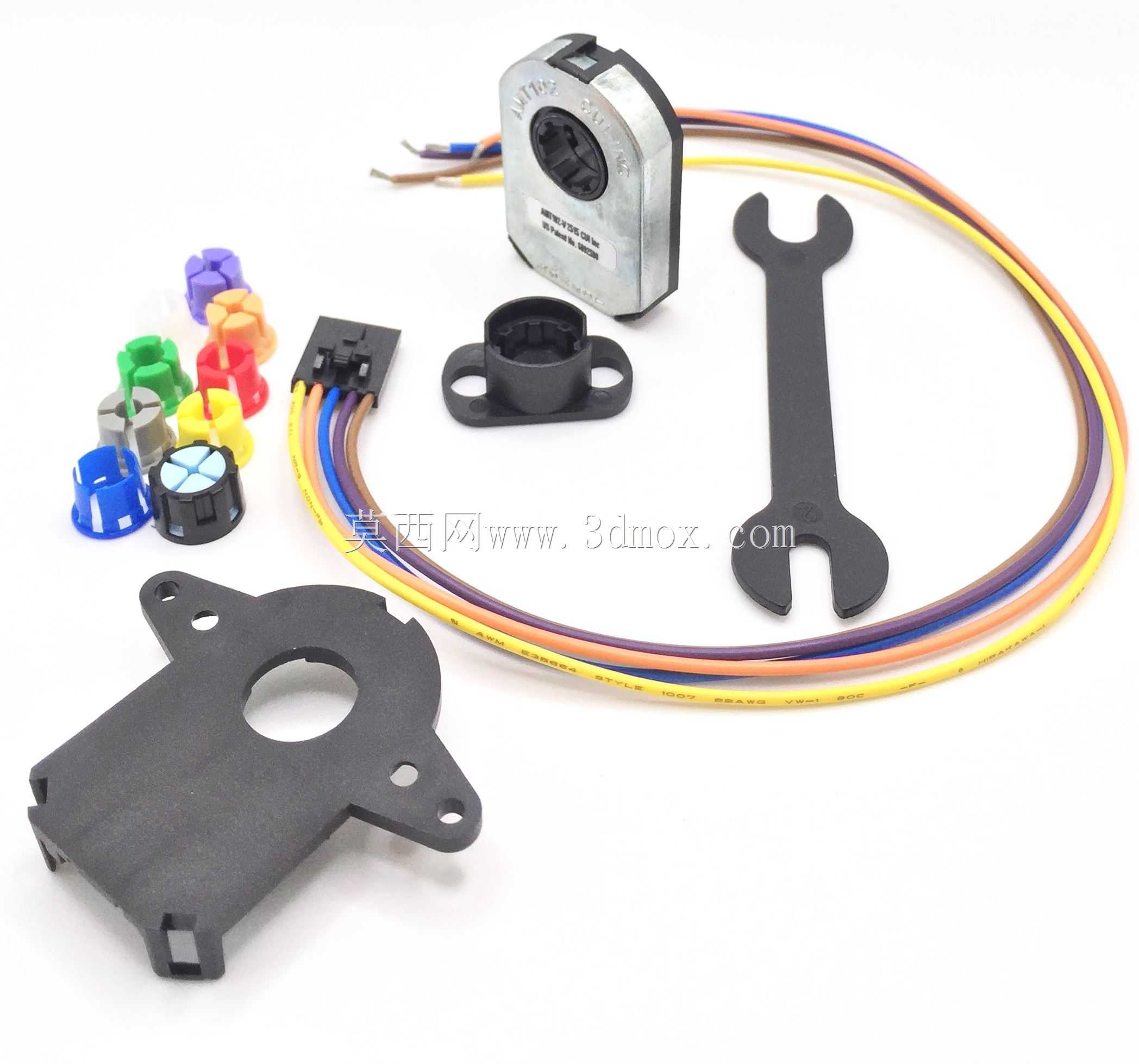

　　末端集成标准接插件，可直接与设备控制板对接，省去现场焊接接线的工序，排线长度预留了足够的走线冗余，可适配不同设备内部的布线路径。随结构配套的简易安装扳手，专门针对编码器轴端锁紧螺母的尺寸设计，可在狭小安装空间内完成锁紧操作，避免普通扳手干涉周边结构。不同颜色的调节端帽对应不同的分辨率设置档位，现场调试时无需连接软件即可通过端帽颜色快速识别当前参数配置，降低现场调试的出错概率。设计过程中充分考虑了安装公差的适配性，支架上的固定孔采用腰型孔设计，允许安装时存在小范围的位置偏差，降低对安装面加工精度的要求，即使是普通钣金安装板也能完成精准装配，不会因为安装同轴度偏差导致检测精度下降。检测端的电容极片采用非接触式耦合结构，

　　转动过程中无机械摩擦损耗，长期运行不会出现接触式编码器的磨损老化问题，使用寿命远高于接触式电位器类检测元件。整体结构没有易损的光学玻璃部件，抗振动冲击性能优于同精度等级的光电编码器，可适配存在持续振动的设备安装场景，比如小型输送线的辊筒转速检测、自动化分拣设备的摆臂位置反馈这类存在持续小幅振动的工位。配套的底座衬套采用耐磨工程塑料材质，既可以起到轴向定位的作用，也能避免金属安装面与编码器主体直接接触产生的静电干扰，进一步提升检测信号的稳定性。
