注射器式真空切换限位控制装置

　　这款气路控制装置依托注射器筒体作为核心气路腔体，在小型实验室真空系统、桌面级气动作业工位中有着非常贴合实际的使用场景——不少小体量的真空吸附作业、小型试样抽气操作，不需要复杂的工业级真空阀组，反而需要结构直观、动作行程可视、触发位置可调的简易切换结构，来完成真空泵与作业端、泄压端之间的气路通断切换，同时通过限位结构锁定动作位置，避免切换过位导致的气路密封失效或者部件碰撞损坏。

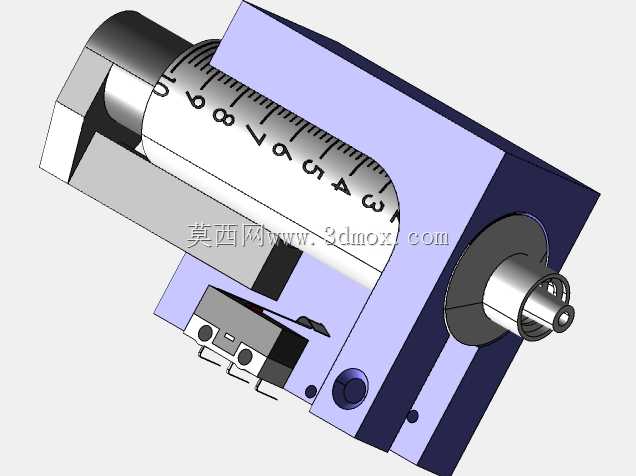

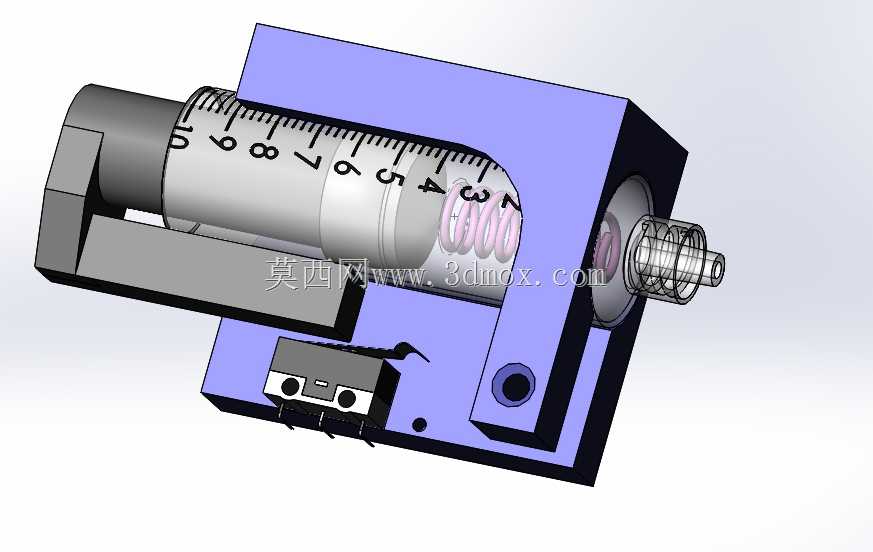

　　从功能实现逻辑来看，装置直接复用标准注射器的带刻度筒体作为气路容纳与活塞导向结构，活塞与内置弹簧配合形成复位力，当外力推动活塞杆移动到设定位置时，筒体侧方安装的微动开关被触发，输出电信号同步控制真空泵的气路通断或者电磁泄压阀的启停，实现真空回路的切换；筒体表面的刻度可以直接对应活塞的移动行程，操作人员不需要额外加装行程标尺，就能直观调整触发位置，匹配不同抽气速率、不同真空度要求的作业场景。

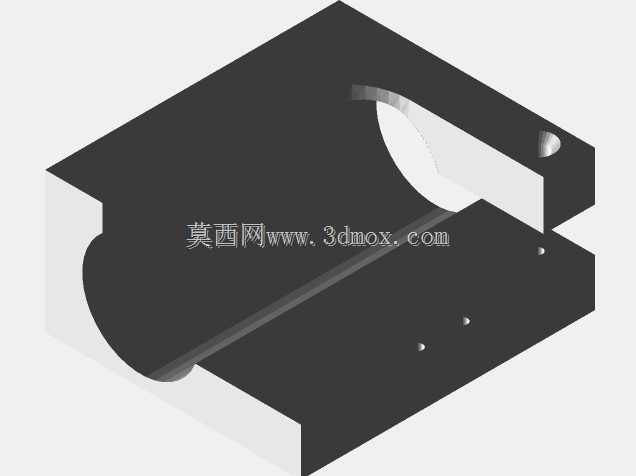

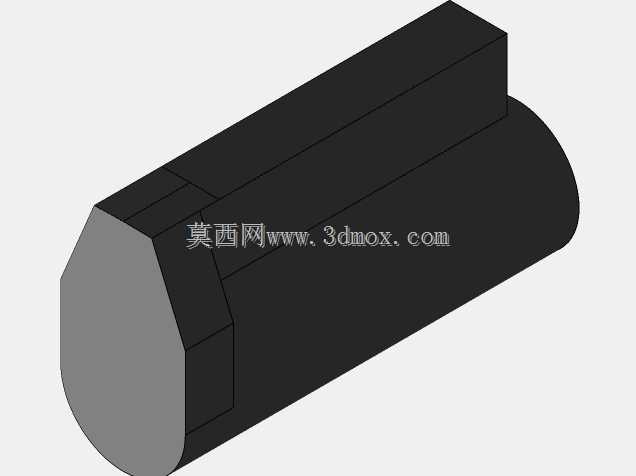

　　设计层面没有采用定制化的气缸腔体，而是选用通用规格的注射器作为核心部件，本质是降低小批量制作、实验场景改装的成本——标准注射器的活塞与筒壁本身自带可靠的密封性能，不需要额外设计密封槽、选配密封圈，只要匹配对应的安装固定座，就能快速完成气路部分的搭建。侧边的限位开关安装座采用凸台定位设计，开关的安装位置可以沿着活塞运动方向做小范围调整，以此改变触发时对应的活塞行程，适配不同的气路通断时机需求；整个固定座采用块状结构加工，一侧开出与注射器筒体匹配的圆弧卡槽，通过压块将筒体牢牢固定，避免活塞动作过程中筒体出现窜动，影响触发精度。

　　安装边界上，整个装置的固定座为规整的矩形块结构，底部预留了两个安装通孔，可以直接通过螺栓固定在桌面设备的安装平板或者型材机架上，安装孔的中心距按照常用的30系列铝型材槽间距设计，不需要额外做转接板就能完成装配。装置的轴向总长度控制在常规注射器行程加固定座厚度的范围内，径向尺寸不超过固定座的对角线长度，在桌面级小型设备里不会占用过多安装空间；活塞杆的伸出端预留了外接操作件的连接位，可以手动扳动操作，也可以连接小型气缸、电磁铁实现电控自动切换，适配手动、半自动两种操作模式。

　　实际使用过程中，这种结构的优势在于故障排查非常直观——活塞的移动位置可以通过刻度直接观察，气路是否出现泄漏可以通过活塞是否自动回位快速判断，限位开关是否正常触发可以通过活塞移动到对应刻度时的设备响应直接确认，不需要拆解装置就能完成大部分故障排查，非常适合非专业设备维护人员操作的小型实验场景、教学演示场景。弹簧的选型匹配注射器活塞的摩擦力与真空负压产生的轴向力，保证在失去外力时活塞可以可靠复位，同时不会因为弹簧力过大导致操作阻力过高，长时间使用也不会出现弹簧疲劳导致的复位不到位问题。限位开关的触发压片位置刚好对应活塞移动到最大有效行程的点位，避免活塞过度移动顶到注射器端部造成筒体损坏，同时也保证气路切换的位置一致性，每次动作到相同刻度位置就完成信号触发，不会出现行程偏差导致的气路切换时序错乱。
