CNC等离子切割机Z轴浮动防撞机头结构

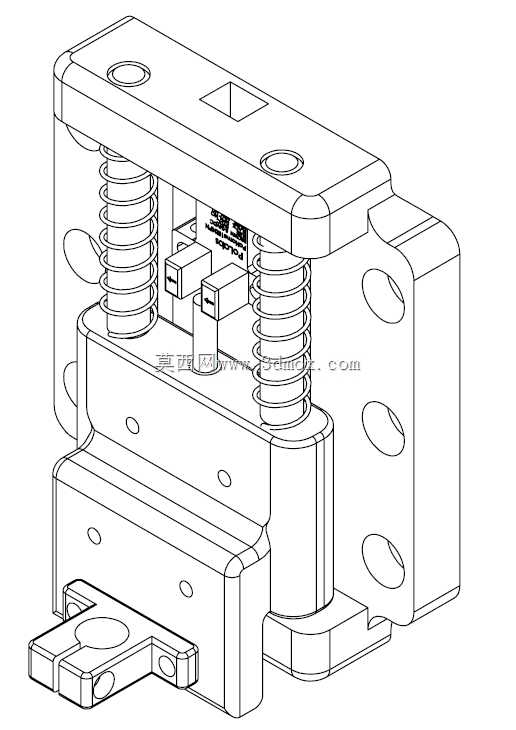

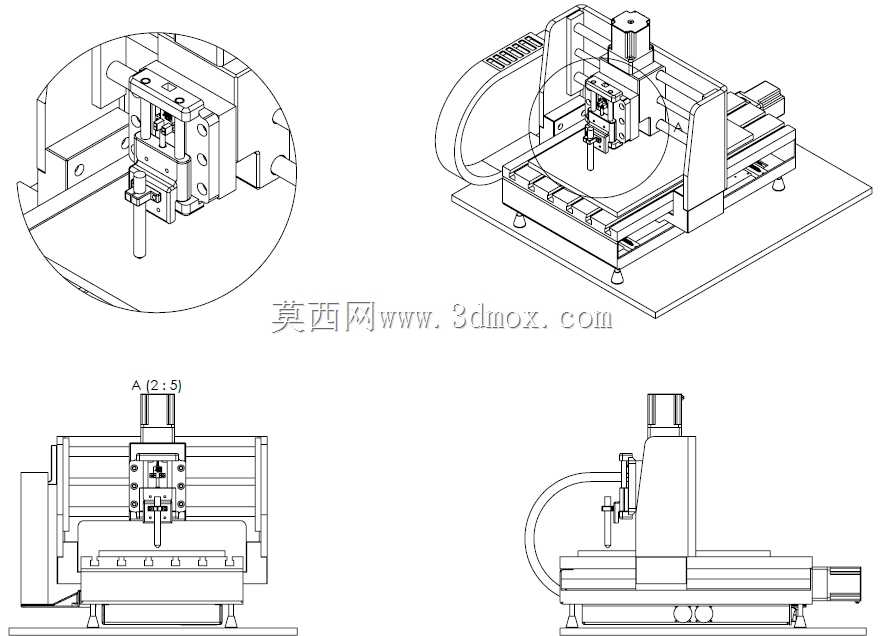

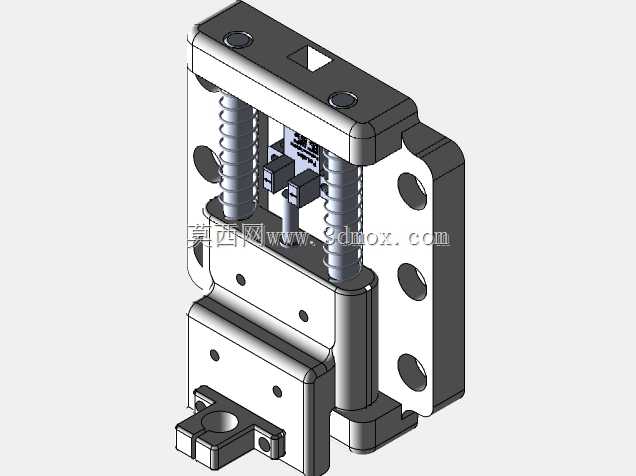

　　在数控等离子切割加工场景中，割炬与待加工板材的高度控制直接决定切口质量，同时碰撞防护是设备长期稳定运行的核心需求，这套Z轴浮动结构正是为解决该类痛点设计的功能组件。该组件适配台式数控等离子切割设备的Z向进给单元，安装于Z轴滑台底端，作为割炬的承载与防撞执行部件，可在切割过程中实时响应板面起伏，维持割嘴与板材的恒定间距，避免因板材变形、装夹误差导致的割嘴碰撞损坏。从结构设计逻辑来看，该浮头采用线性导向副作为浮动载体，搭配复位限位结构，无额外动力输入，依靠机械接触式触发实现浮动避让，整体结构紧凑，无需复杂的传感接线即可实现基础防撞功能，适配多数中小型台式等离子切割机的改装与原厂配套需求。安装边界方面，

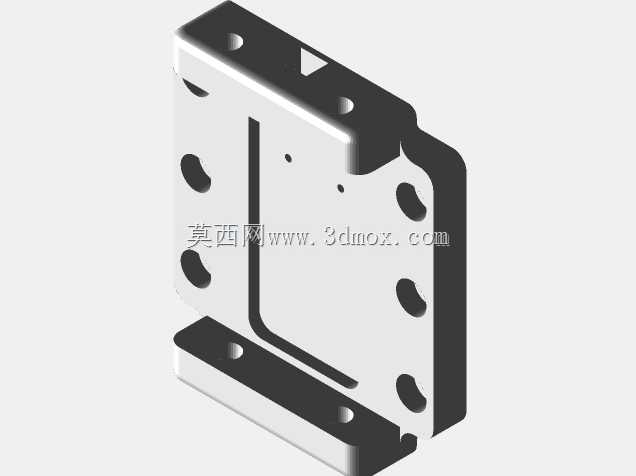

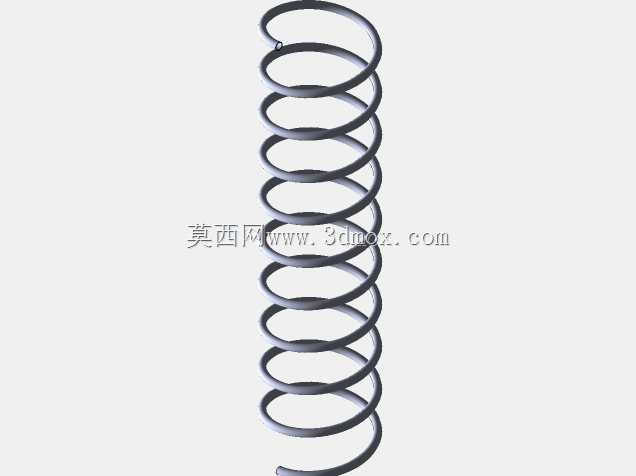

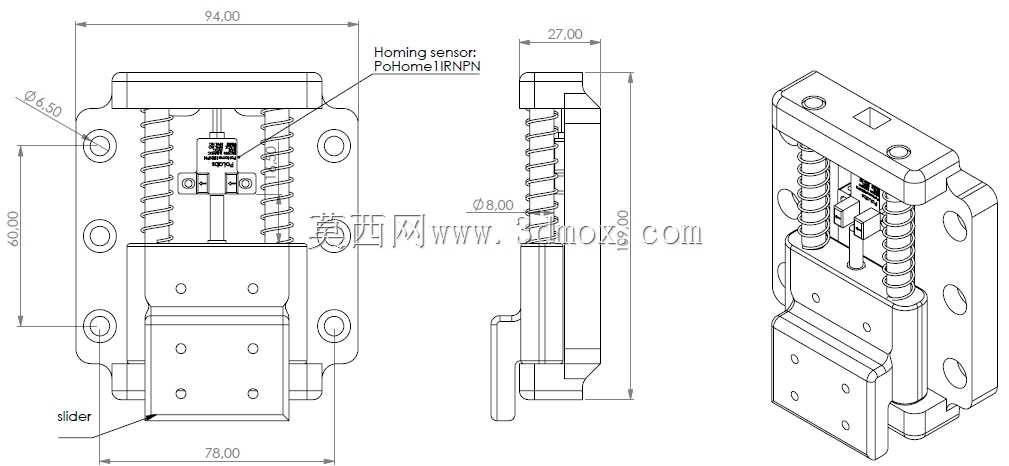

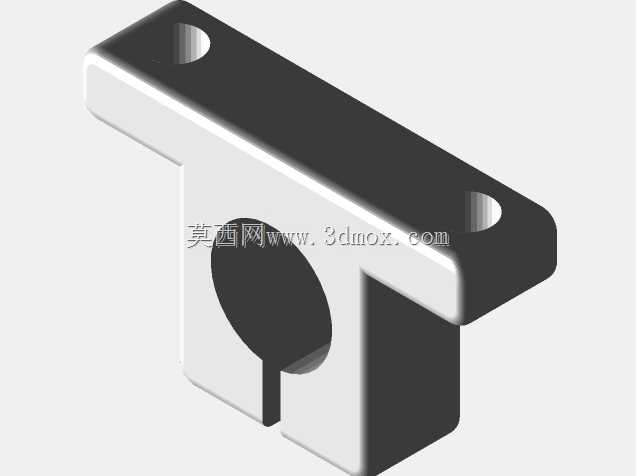

　　该浮头的上端连接法兰与常规Z轴滑台的安装孔位匹配，可直接固定在Z轴线性滑台的移动滑板上，下端预留标准割炬装夹位，适配市面常见的机用等离子割炬型号，整体Z向占用行程空间较小，不会过度压缩设备的有效切割高度范围，浮动行程覆盖常规板材加工的起伏误差区间，可应对3mm以内的板面突然凸起或装夹错位带来的碰撞冲击。实际应用中，该结构可配合弧压调高系统使用，机械浮动结构作为硬件防撞的最后一道防线，当弧压调高响应滞后时，浮头接触障碍物瞬间即可带动割炬回缩，避免硬碰撞导致的割嘴碎裂、Z轴传动结构变形等故障，尤其适合加工薄金属板、表面存在焊渣凸起的余料板材，以及新手操作人员的设备调试场景。结构细节上，导向部位采用低摩擦滑动配合，复位力经过匹配调校，

　　既不会因复位力过大导致接触板材时划伤板面，也不会因复位力过小导致浮头无法及时回位影响切割高度精度，侧面设置的限位结构可限制浮头的最大回缩行程，避免浮动超程导致的割炬线缆拉扯、气管脱落等问题。整套结构的零件加工难度低，多数结构件采用常规铝合金与标准紧固件加工而成，维护时仅需定期清洁导向副的粉尘积渣即可保证浮动顺畅，无需复杂的保养流程，适合设备厂商批量配套，也适合终端用户自行改装现有切割设备，降低设备运维成本，减少因碰撞故障导致的停机误工时长。
