老式壁挂手摇进给钻削加工设备结构

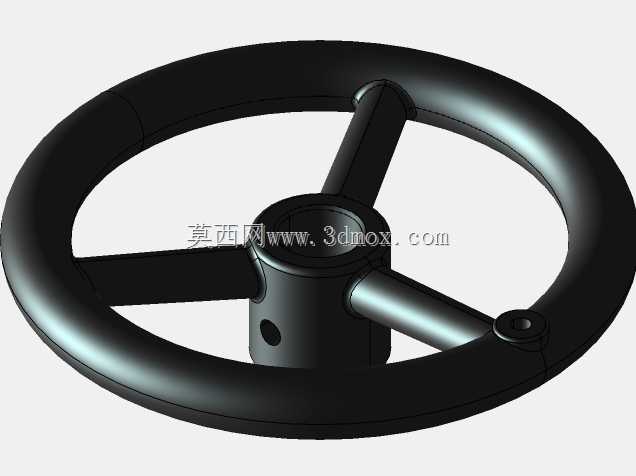

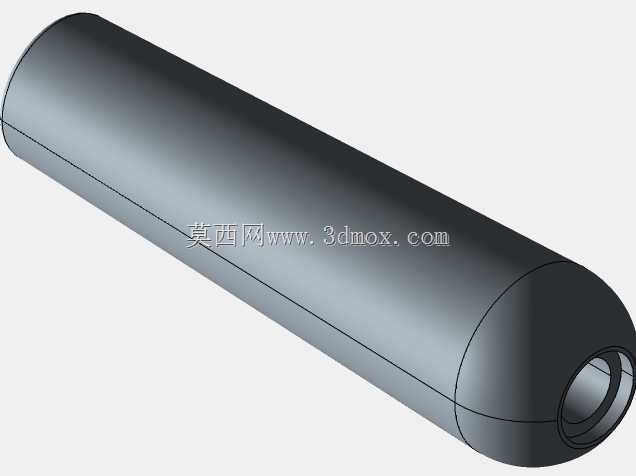

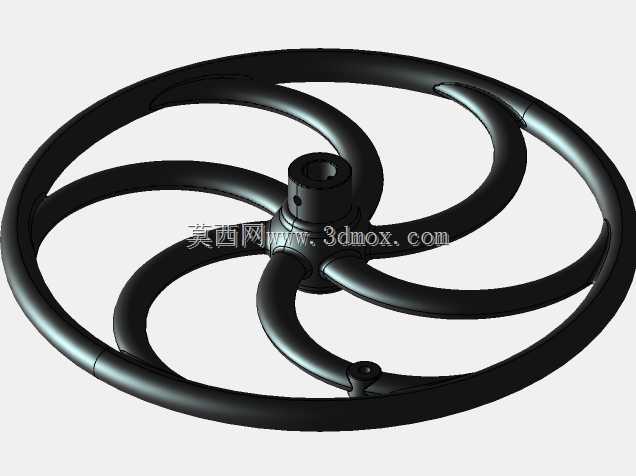

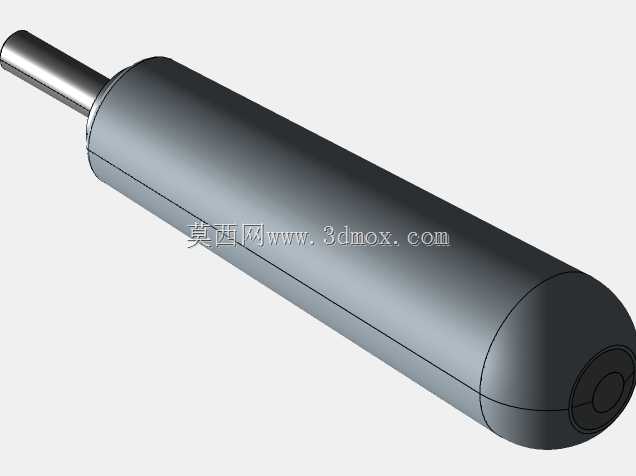

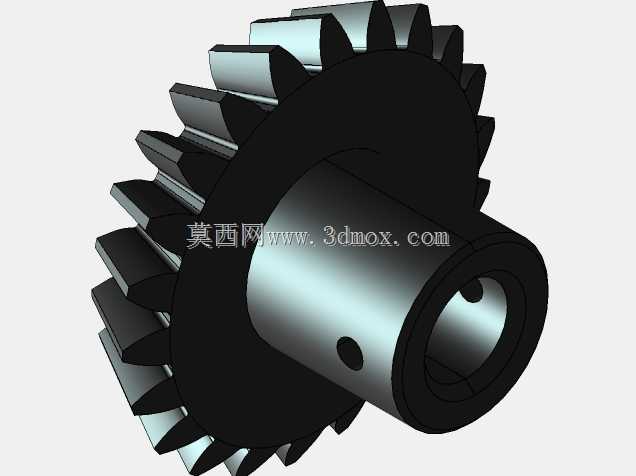

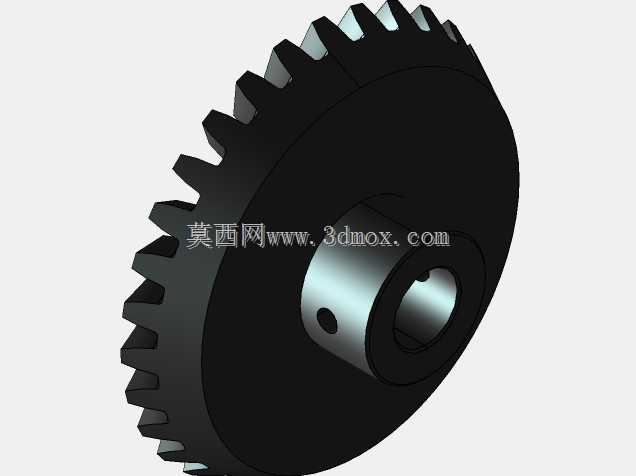

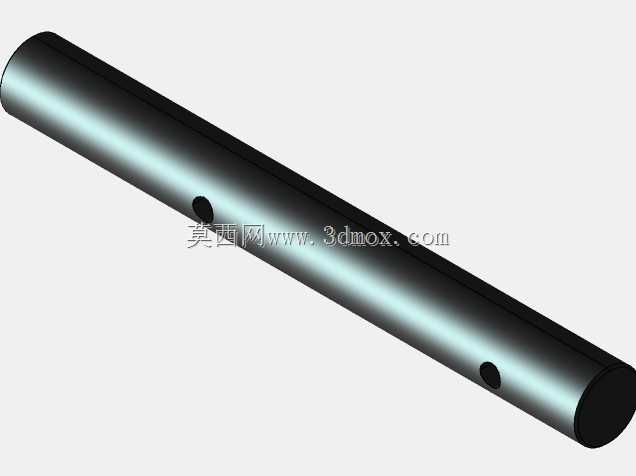

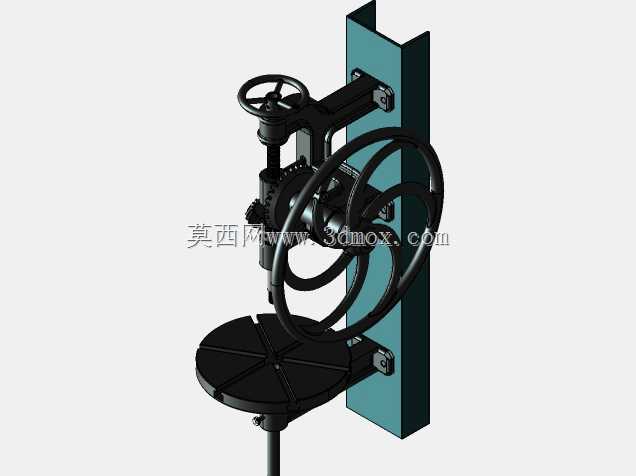

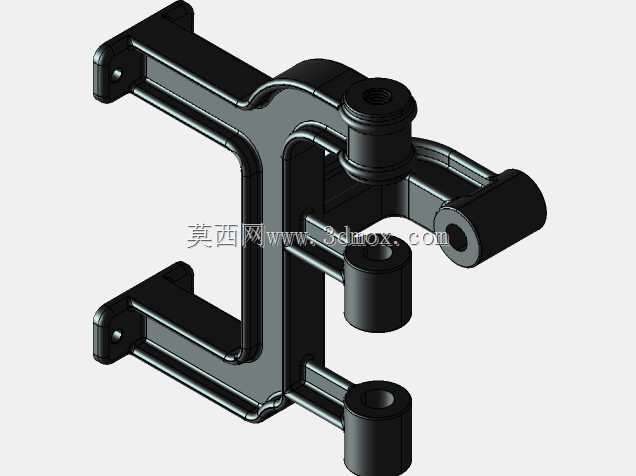

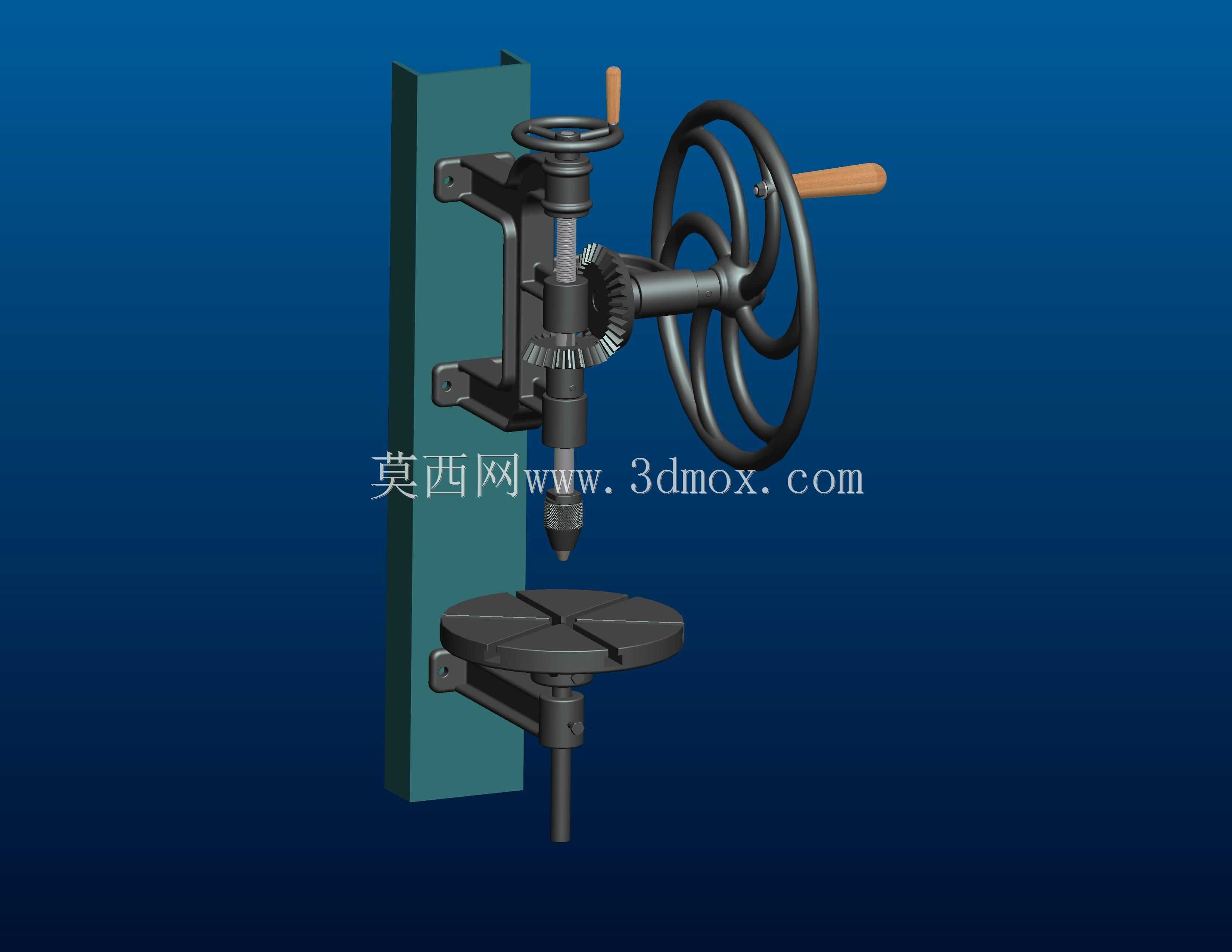

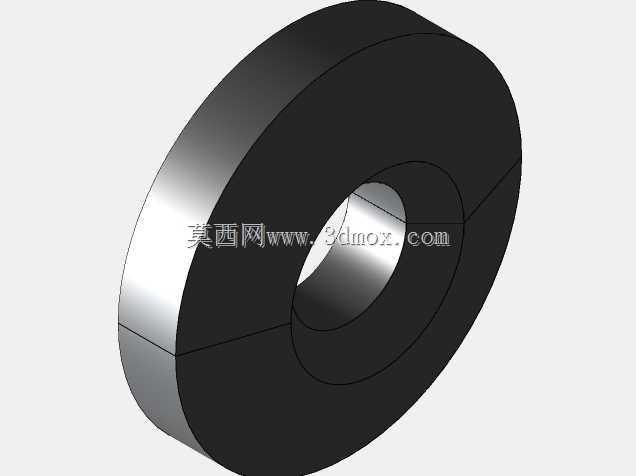

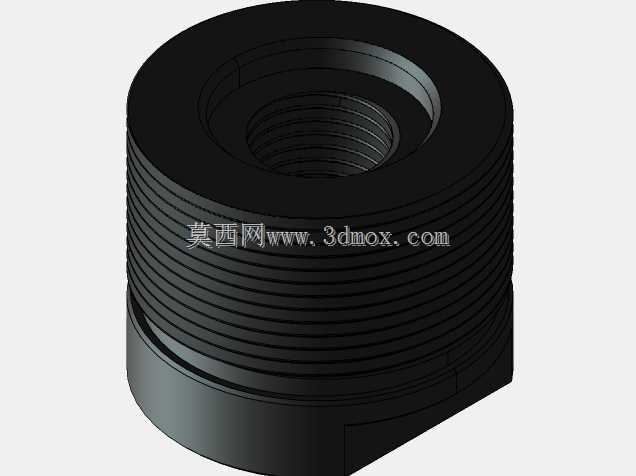

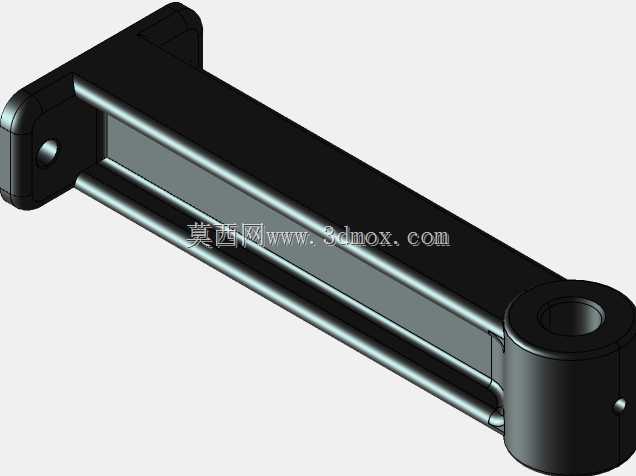

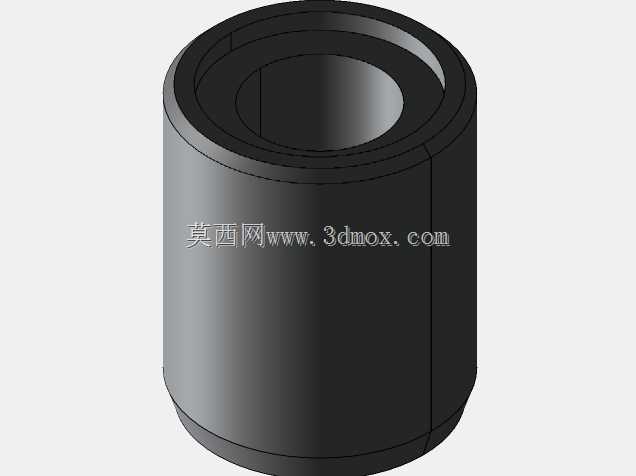

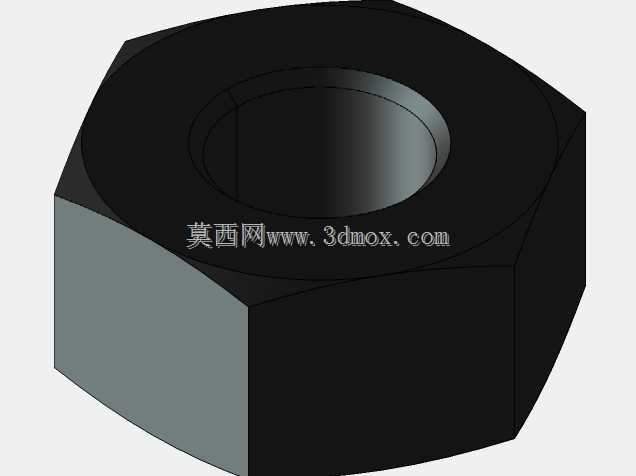

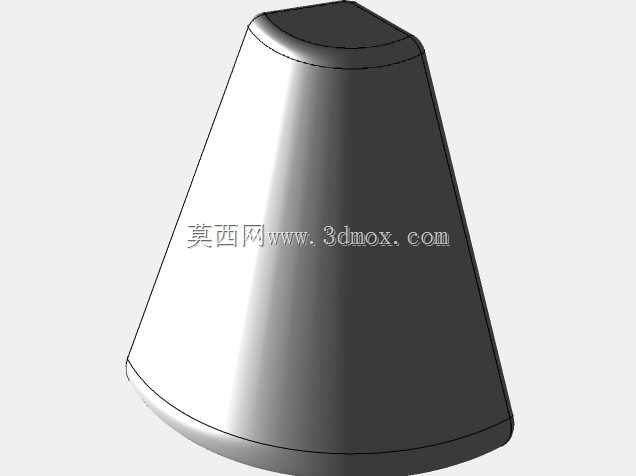

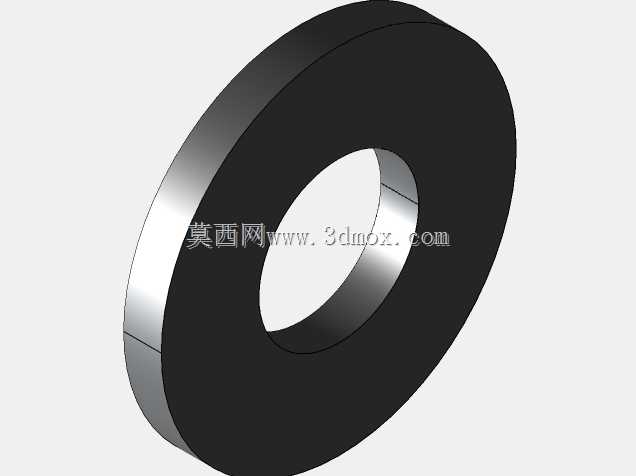

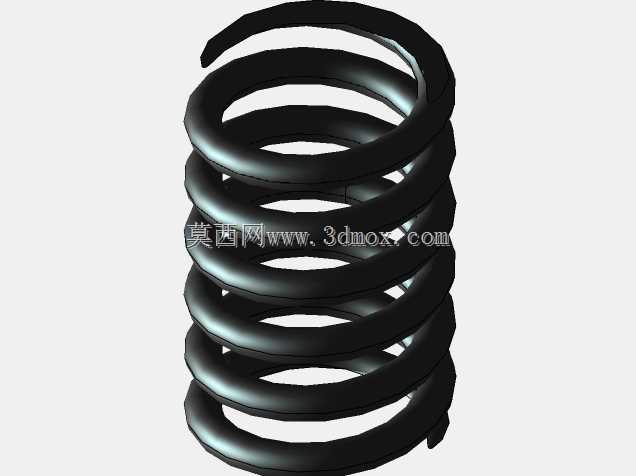

　　这款壁挂式手摇钻是早期无动力供电场景下的典型孔加工设备，多布置在小型维修作坊、乡村农机维修点、早期五金加工工位的墙面立柱上，不占用地面操作空间，适配零散小批量的金属、非金属工件钻孔作业需求。设备整体依托垂直安装的壁挂立柱作为承载基体，立柱通过三组螺栓紧固结构与墙面安装面刚性连接，安装时需保证立柱导轨面的垂直公差控制在每米0.1mm以内，避免钻削进给过程中出现主轴偏摆，影响孔位加工精度。进给操作端采用大直径三辐条手轮结构，手轮握持端包裹木质隔热防滑套，操作者转动手轮时通过内部啮合的锥齿轮副将周向旋转动力传递至垂直主轴，实现主轴的旋转切削动作，手轮直径设计为320mm，在人力输入同等扭矩的情况下可降低操作力度，

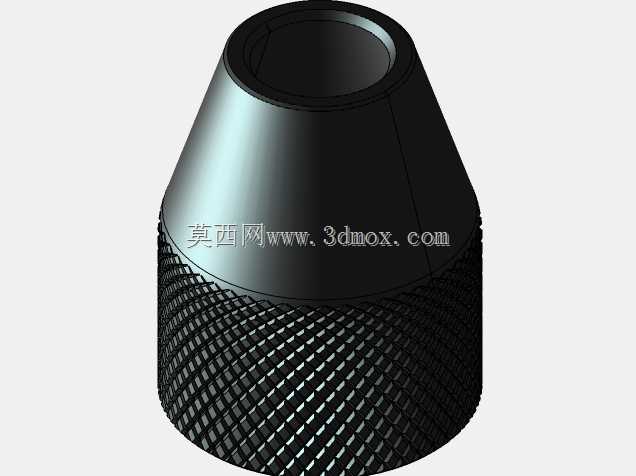

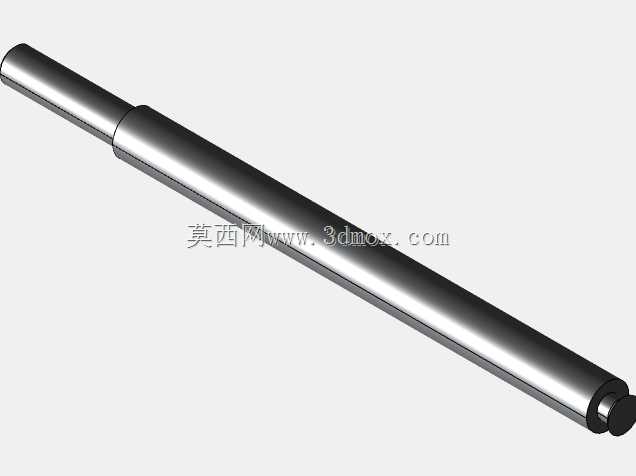

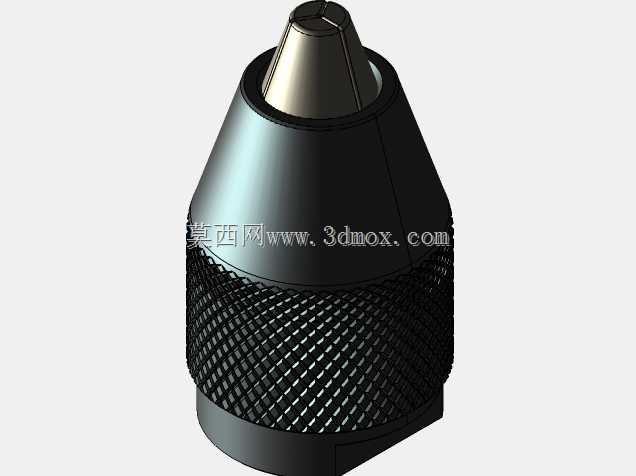

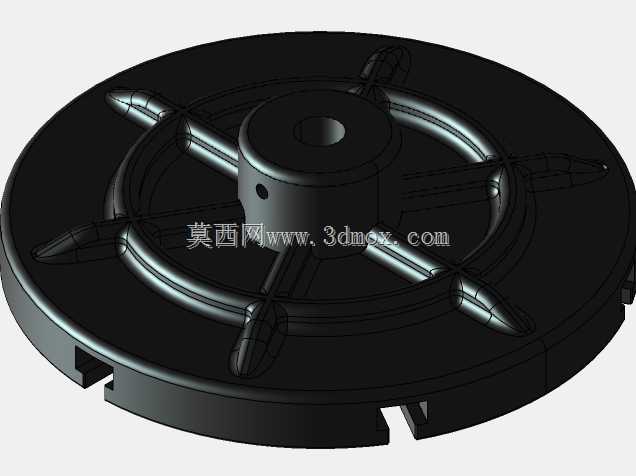

　　适配直径12mm以内的钢材钻孔作业需求。主轴上端设置小直径调节手轮，用于手动控制主轴的垂直进给行程，进给行程范围为0-100mm，可根据工件钻孔深度需求灵活调整进给量，主轴下端配套标准钻夹头，可装夹不同直径的直柄钻头，满足不同孔径的加工需求。工件承载平台为可旋转十字槽铸铁工作台，台面直径240mm，台面上的T型槽用于配合压紧螺栓固定异形工件，工作台可绕垂直支撑轴做360度旋转，也可沿立柱导轨上下调整高度，调整范围覆盖0-280mm，适配不同高度尺寸的工件装夹需求，工作台下方设置锁紧手柄，调整到位后可快速锁止位置，避免钻削过程中工作台出现位移。整体传动结构采用开式齿轮传动，日常维护仅需定期在齿轮啮合面涂抹润滑脂即可，结构简单可靠，

　　无复杂电气元件，在无供电的野外维修场景下也可正常使用。设计过程中充分考虑人力操作的力学特性，将手轮操作高度设置在距离站立工作面1050mm的位置，符合成人站立操作的人机工程学要求，长时间操作不易产生疲劳；所有承载受力部件均采用铸铁材质铸造加工，保证整体结构的刚性，钻削过程中可有效降低振动，提升钻孔的表面质量与位置精度。设备安装时需注意墙面承载能力不低于500kg，壁挂连接螺栓需采用M12以上膨胀螺栓，钻入墙体深度不低于100mm，保证设备满负载操作时无松动倾覆风险。
