ZS80N齿形联轴器大扭矩传动结构

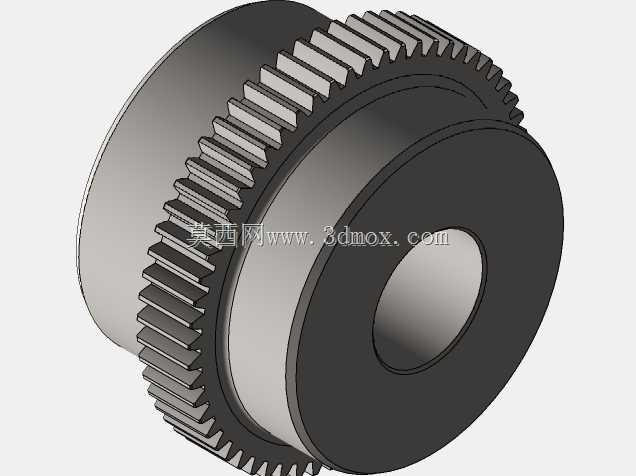

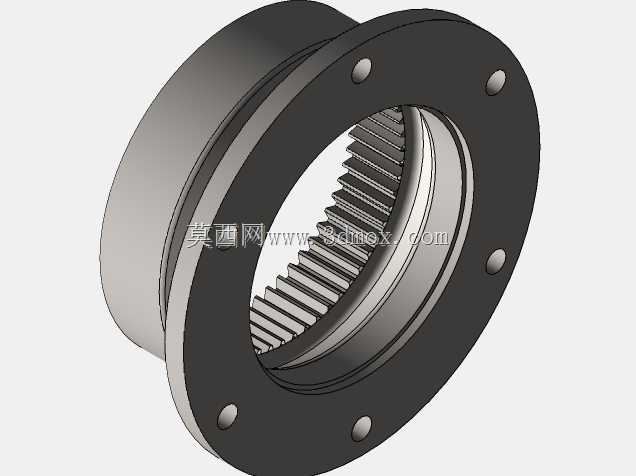

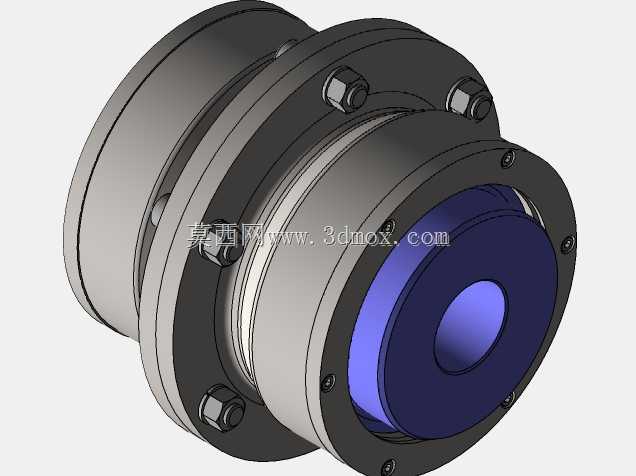

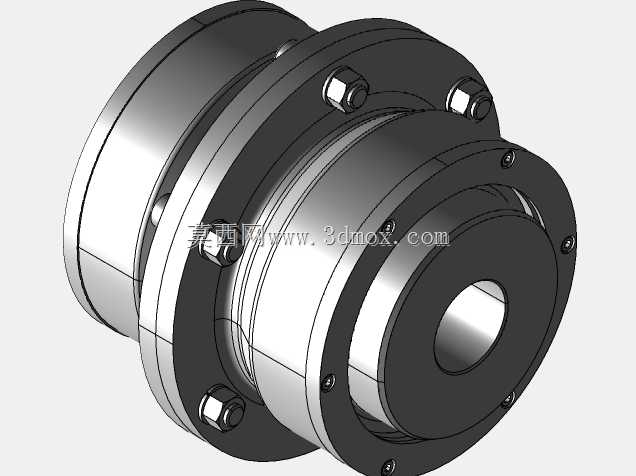

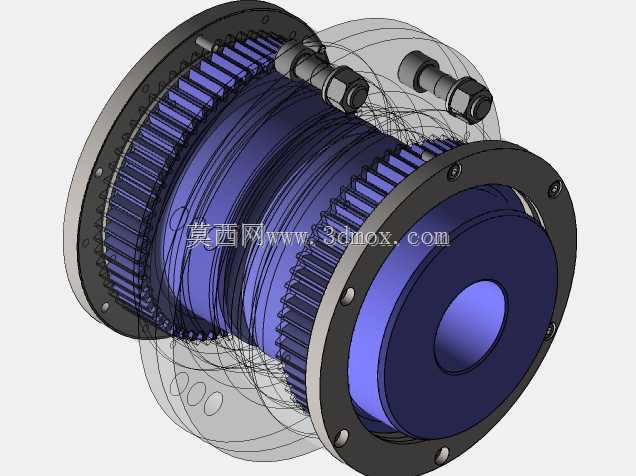

　　在冶金轧线主传动、矿山破碎设备驱动端、重型输送辊道动力传输这类重载工况场景里，轴系对中偏差补偿、大扭矩持续传递是传动链路设计的核心诉求，齿形联轴器正是适配这类场景的核心传动连接件。这款ZS80N规格的齿形联轴器，采用内外齿啮合的核心传动结构，外齿轴套与端侧法兰采用一体化锻件加工成型，齿面做了鼓形修形处理，不同于直齿联轴器仅能补偿极小角向偏差的局限，鼓形齿结构可以在两轴存在1.5°以内角向偏移、2mm以内径向偏移时，依然保持齿面均匀接触，避免局部应力集中导致的齿面压溃、磨损过快问题。从结构设计逻辑来看，该联轴器采用分体式装配思路，两侧带法兰的外齿轴套分别通过过盈配合加平键与主动轴、从动轴连接，中间的内齿套筒将两侧外齿啮合包裹，

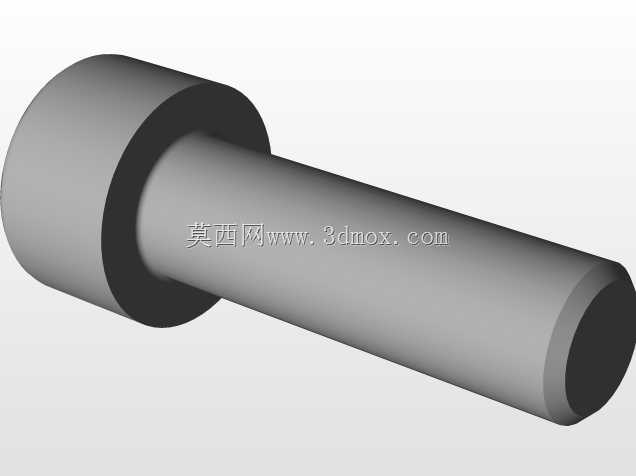

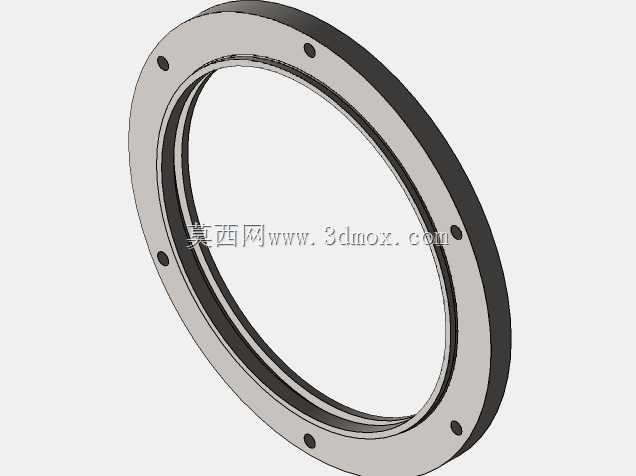

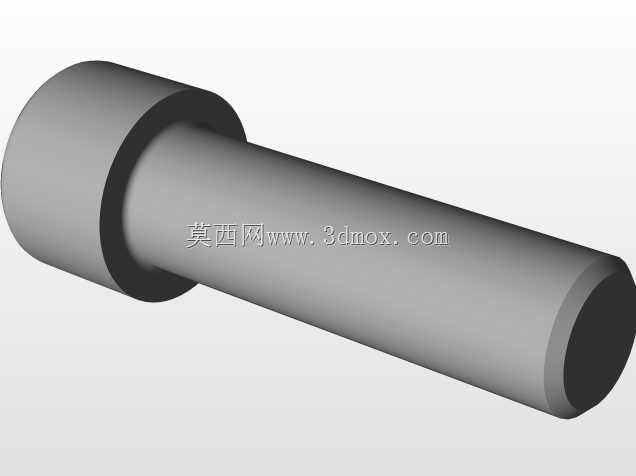

　　端侧设置密封端盖与O型密封圈，可在装配完成后向内腔注入润滑脂，减少齿面啮合时的干摩擦损耗，延长维护周期。套筒与端盖之间采用铰制孔螺栓连接，螺栓精度等级为8.8级，可保证传动过程中连接副不出现松动错位，避免因连接间隙带来的传动冲击。从安装边界来看，该联轴器适配轴径范围覆盖80mm公称轴径，法兰端连接孔采用圆周均布设计，安装时需保证两侧轴的轴向窜动量控制在±1mm范围内，避免齿面出现轴向窜动带来的端面磨损。不同于弹性联轴器依靠弹性元件变形补偿偏差的结构，齿形联轴器的扭矩传递完全依靠金属齿面啮合，额定传递扭矩可达数千牛米，可适配转速在3000rpm以内的中高速重载传动场景，在启动、正反转切换的瞬时冲击载荷下，

　　金属齿结构不会出现弹性元件老化、碎裂的失效问题。建模过程中对齿面啮合间隙做了0.15-0.25mm的预留，既可以补偿热胀冷缩带来的尺寸变形，也能避免间隙过大导致的传动回程误差，端盖处的密封槽尺寸、螺栓孔位置度均按照通用安装规范做了公差匹配，可直接用于设备改造时的选型校核、传动链路的装配干涉检查，也可作为同类型联轴器参数化设计的参考基准，帮助结构工程师快速完成轴系连接部分的方案迭代，减少重复建模的工作量。
