车用发动机冷却散热风扇总成结构设计

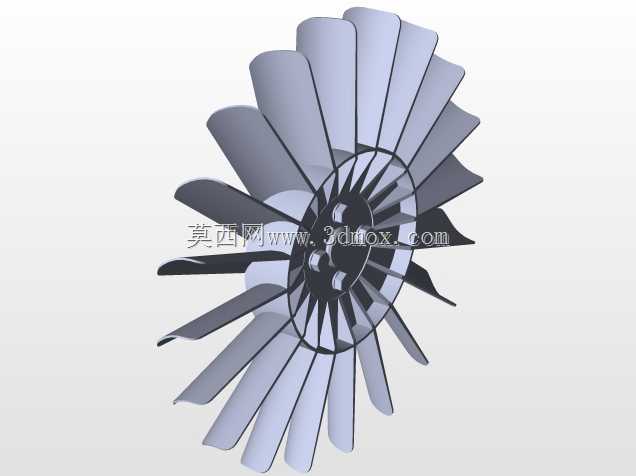

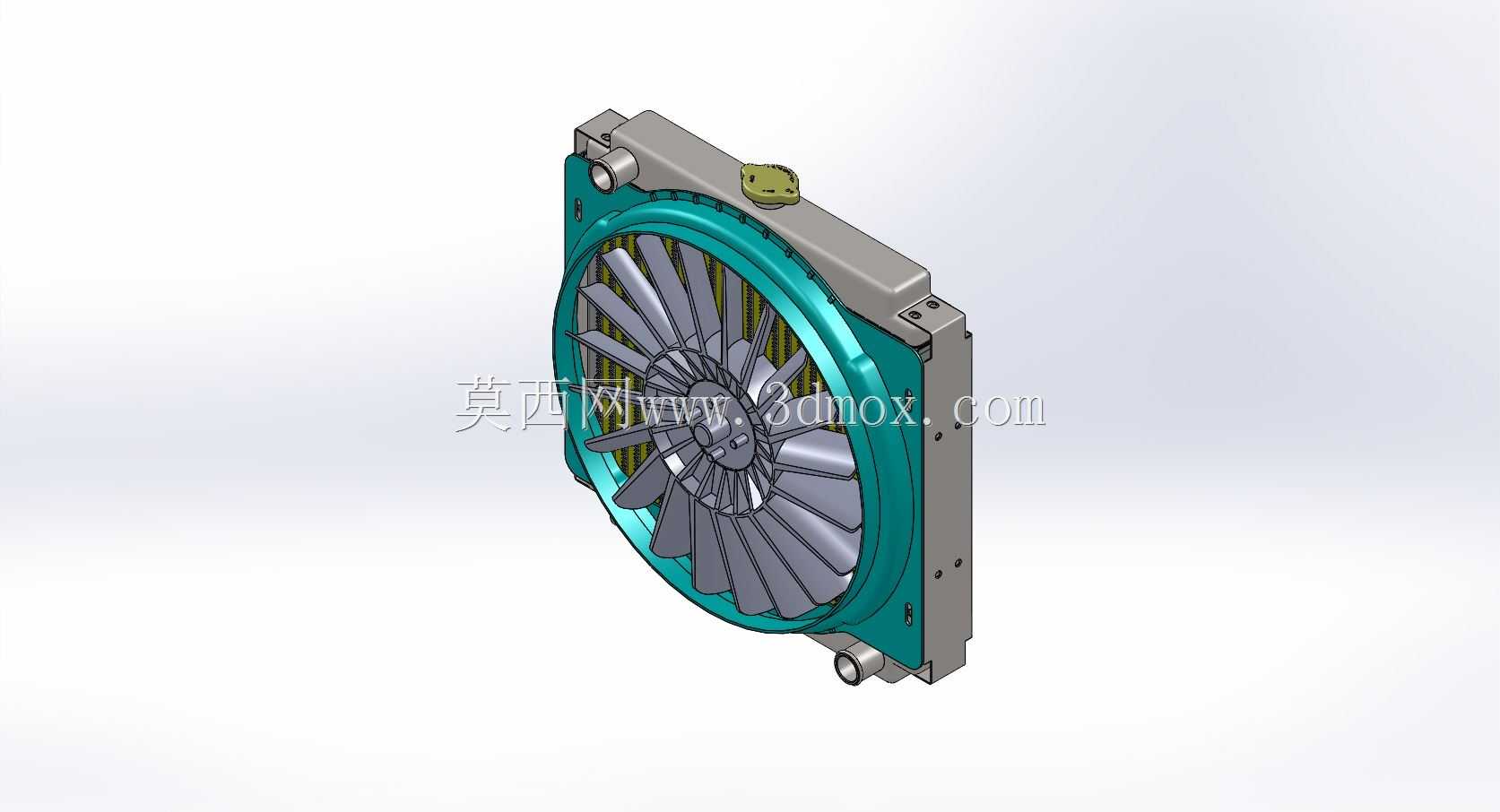

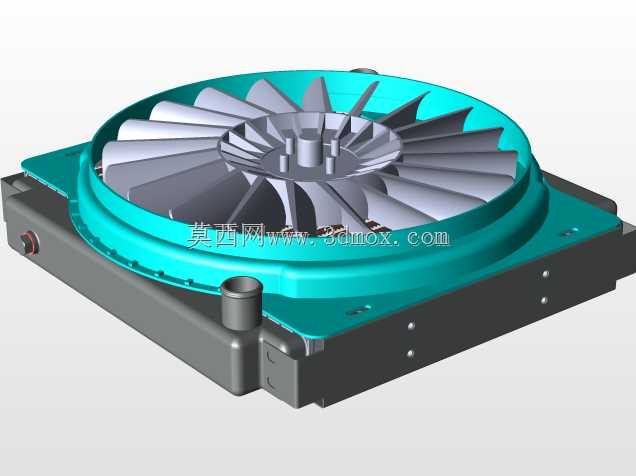

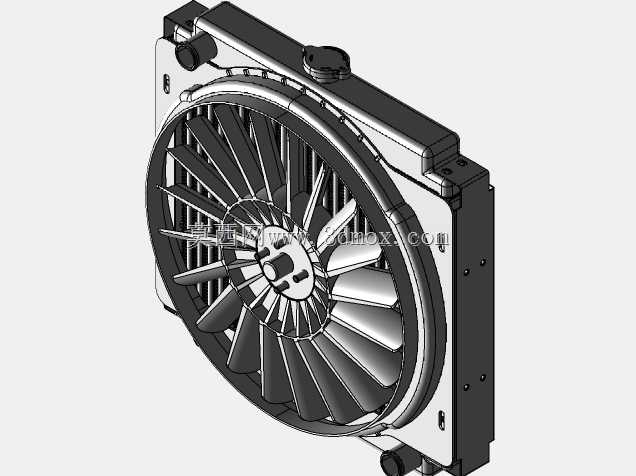

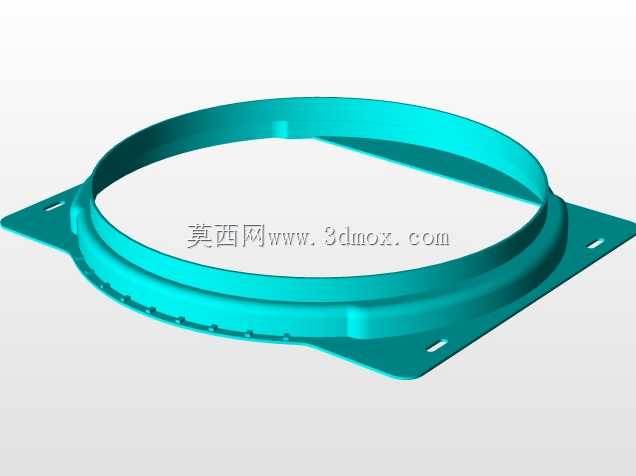

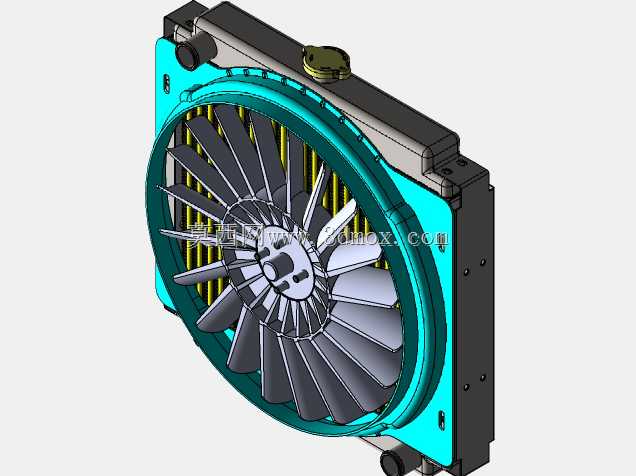

　　这套散热总成的核心应用场景是车用动力系统的热管理回路，直接对接发动机缸体的冷却液循环通路，承担高温冷却液的风冷换热任务，避免动力单元持续高负荷运行时出现过热爆震、润滑失效等故障。从结构设计来看，整体采用方形安装基座搭配圆形导风圈的布局，导风圈做了圆弧过渡处理，能减少扇叶转动时的气流紊流损失，让冷却风更集中地吹过后方的换热芯体区域。扇叶采用不等距后掠式叶型，这种设计一方面能降低高转速下的气动噪音，另一方面可以在相同功耗下提升有效通风量，匹配不同排量发动机的散热需求。安装基座上预留了标准化的管路快接接口，上下布置的接口对应冷却液的进出通路，接口处做了密封凸台结构，装配时配合密封圈可以实现无泄漏连接，基座侧边的安装孔位做了沉头处理，

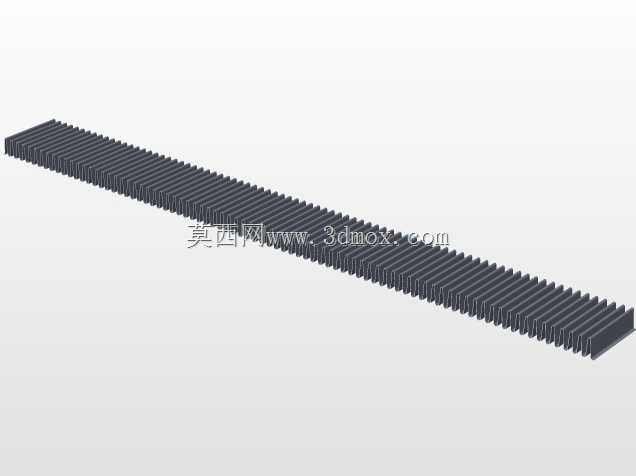

　　安装后螺栓头不会突出外表面，避免和周边机舱部件产生干涉。在设计思路上，这套结构优先考虑了机舱布置的兼容性，整体厚度控制在紧凑区间，适配多数前置动力车型的机舱安装边界，不需要额外改动周边的横梁、管路走向就能完成装配。扇叶和驱动电机的连接位置做了动平衡校准结构，装配时可以通过边缘的配重块调整整体动平衡量，避免高转速运转时出现共振，连带影响周边管路、传感器的使用寿命。导风圈和后方换热芯体的配合间隙控制在极小范围，减少气流从侧边泄漏的比例，让所有通过扇叶驱动的气流都能穿过换热芯体的散热鳍片，最大化换热效率。实际选型匹配时，需要结合发动机的额定功率、机舱内的布置空间、冷却系统的额定流量来确认对应规格，不同功率的动力单元需要匹配不同直径、

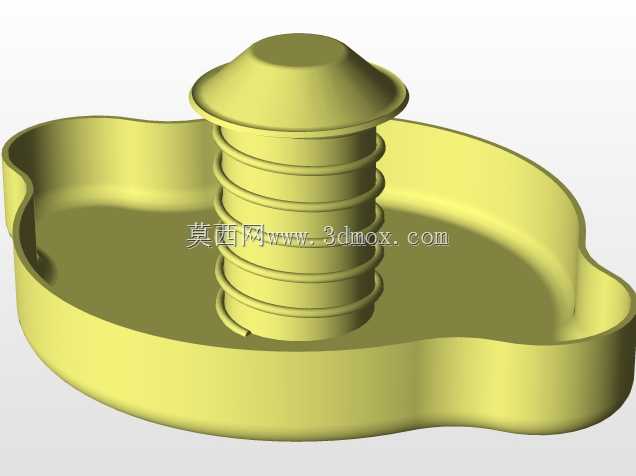

　　不同叶数的扇叶，同时要确认安装孔位的孔距和整车机舱的固定点完全对齐，避免后期运行时出现振动松脱。基座上的小盖板结构是用于排气或者温度传感器安装的预留位，不同配置的车型可以在这个位置加装温度检测元件，实时监控冷却系统的工作状态，联动电子扇的转速调节逻辑，实现冷却功率的动态匹配，减少不必要的功耗损失。
