长距离链式传输输送机构三维结构

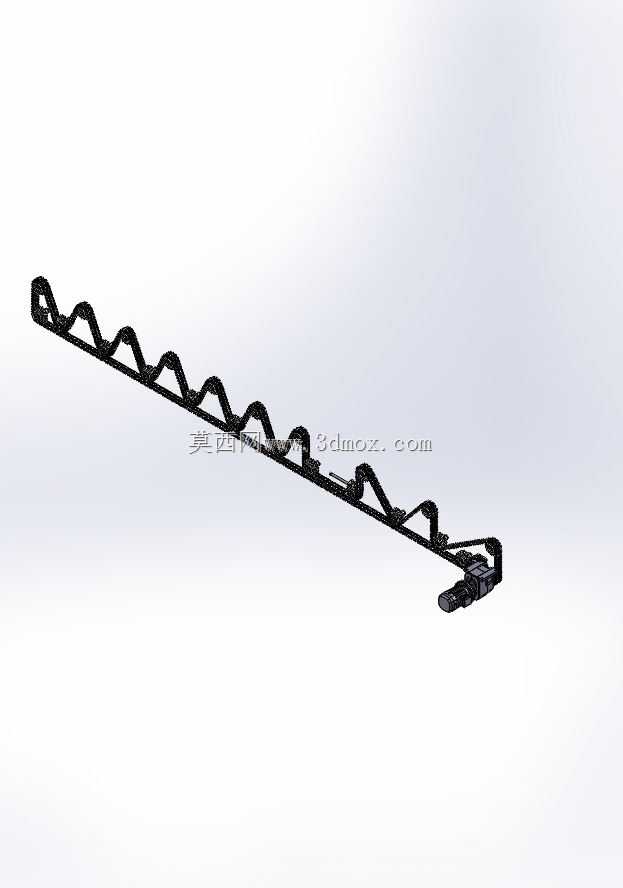

　　该链式传输结构主要面向小尺寸物料的长距离转运场景，可适配车间内工位间物料传递、仓储区域小件货品周转、小件加工工序间工件流转等实际工况，尤其适合输送路径存在小幅起伏、需要沿固定轨迹连续送料的作业环境，能够稳定完成小件物料从起始端到末端的定向输送，避免人工转运过程中出现的物料掉落、轨迹偏移、转运效率不稳定等问题。从结构设计来看，整体采用单侧支撑的长梁式机架作为承载基础，机架沿输送方向设置连续的波浪形承托结构，该结构一方面可以对输送链条形成侧向约束，避免链条在长距离运行过程中出现横向摆偏，另一方面可以对输送过程中的小件物料形成侧向围挡，防止尺寸较小的物料在输送过程中从侧边滑落。驱动端布置在结构末端位置，

　　采用集成式驱动单元直接与主动链轮连接，减少中间传动环节带来的动力损耗，同时驱动端设置张紧调节结构，可根据链条实际磨损情况调整张紧量，保证链条与链轮的啮合精度，避免运行过程中出现跳齿、脱链等故障。机架上沿输送方向等距布置固定安装位，可根据实际安装场景的地面或设备架体条件选择对应点位进行固定，安装边界可根据现场布局需求调整末端驱动单元的固定角度，适配不同高度差的接驳需求。链条采用标准小节距输送链，链节上可根据输送物料的形态加装对应载具，无需改动主体机架结构即可适配不同形态小件物料的输送需求，比如输送小型电子元器件时可加装微型载料托盘，输送零散小零件时可加装挡料边条，结构拓展性较强。整体结构的受力经过合理分配，长梁机架采用变截面设计，

　　在靠近驱动端的位置适当增加截面厚度，抵消驱动端运行时产生的振动，远离驱动端的位置采用轻量化截面设计，在保证结构刚性的前提下降低整体自重，减少安装时的支撑负载。该结构的输送面高度可根据对接设备的接口高度调整支撑脚的安装尺寸，无需重新加工主体结构即可完成适配，能够快速对接现有生产线的进出料端，降低产线改造的结构改造成本。运行过程中，链条沿机架上的导向槽平稳移动，波浪形承托结构同时承担链条回程段的承托作用，无需额外设置回程托辊，简化了整体结构，减少了日常维护的点位，仅需定期对链轮啮合位置、链条铰接点加注润滑脂即可保证长期稳定运行。
