工业生产用立式框架式大包挂料承载架

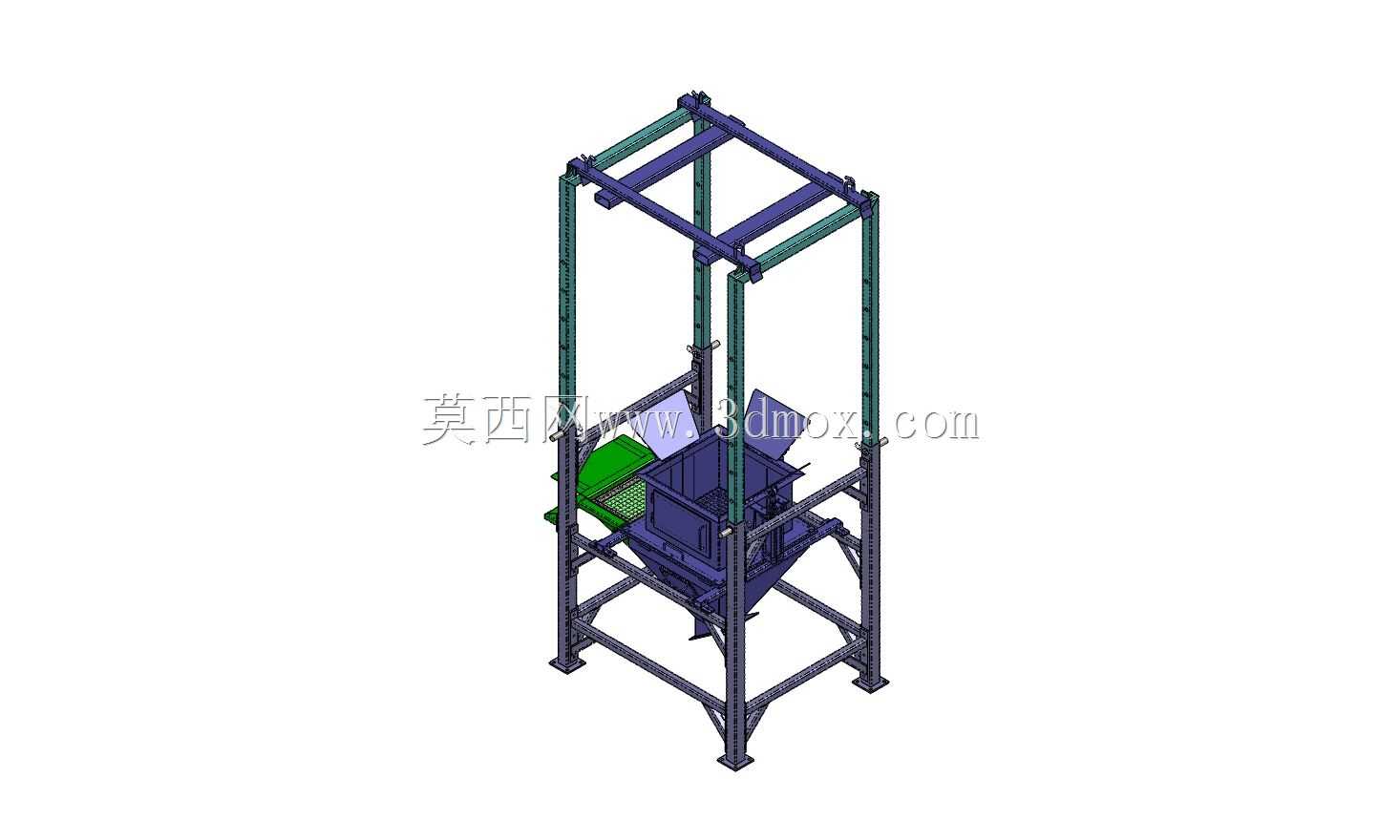

　　这套立式框架结构的承载装置，主要面向散料包装、生产工位物料暂存的作业场景设计，适配生产线上大规格袋装原料、成包加工件的悬挂承载需求，常见于食品加工、橡塑混配、零散件组装这类需要定点取用大包物料的生产环节，替代传统落地堆垛的物料存放方式，减少物料占用地面空间，同时避免袋装物料直接接触地面出现受潮、污损的问题。从结构设计逻辑来看，整体采用四柱式型材搭建主体框架，上下端分别设置横向连接梁形成封闭的受力框架，立柱沿高度方向预留多组安装孔位，可根据悬挂料包的实际尺寸调整上部挂接横梁的安装高度，适配不同规格大小的包装物料承载需求；下部设置带倾斜导面的集料斗结构，当悬挂的料包完成拆包作业后，散落的余料可沿倾斜导面汇集到下部出料位置，

　　无需额外清理散落物料，减少生产过程中的物料浪费。框架底部设置方形安装脚板，每个脚板预留螺栓固定孔，安装时可通过膨胀螺栓直接固定在车间硬化地面上，安装边界需预留前后左右各不小于六百毫米的操作空间，满足人员站在架体侧面完成挂料、拆包作业的操作距离要求，架体整体高度适配常规车间三米至三米五的层高，不会出现顶部触碰车间管线、桁车作业路径的问题。上部挂接位置采用加厚方钢作为承载梁，可承受单包重量不超过五百千克的物料悬挂载荷，梁体与立柱之间采用螺栓锁紧的连接方式，无需现场焊接作业，安装拆卸便捷，后期可根据产线调整需求快速拆解转运到其他工位复用。架体侧面预留的安装位可根据使用需求加装防护网、气动振打组件，当承载流动性较差的粉状物料时，

　　加装振打组件可辅助料包内物料顺畅下落，避免料包内部出现架桥堵塞的问题；集料斗下部可直接对接生产线的进料输送管道，实现拆包后物料的密闭输送，减少车间内的粉尘扩散。整套结构的受力经过校核，四根立柱均匀承担上部悬挂的载荷，横向连接梁同时起到抗扭加固的作用，即使在单侧挂料的偏载工况下，架体也不会出现明显的形变倾斜，满足生产现场长期连续使用的结构强度要求，无需频繁做结构维护。
