铸造砂处理用四柱式振动落砂台结构

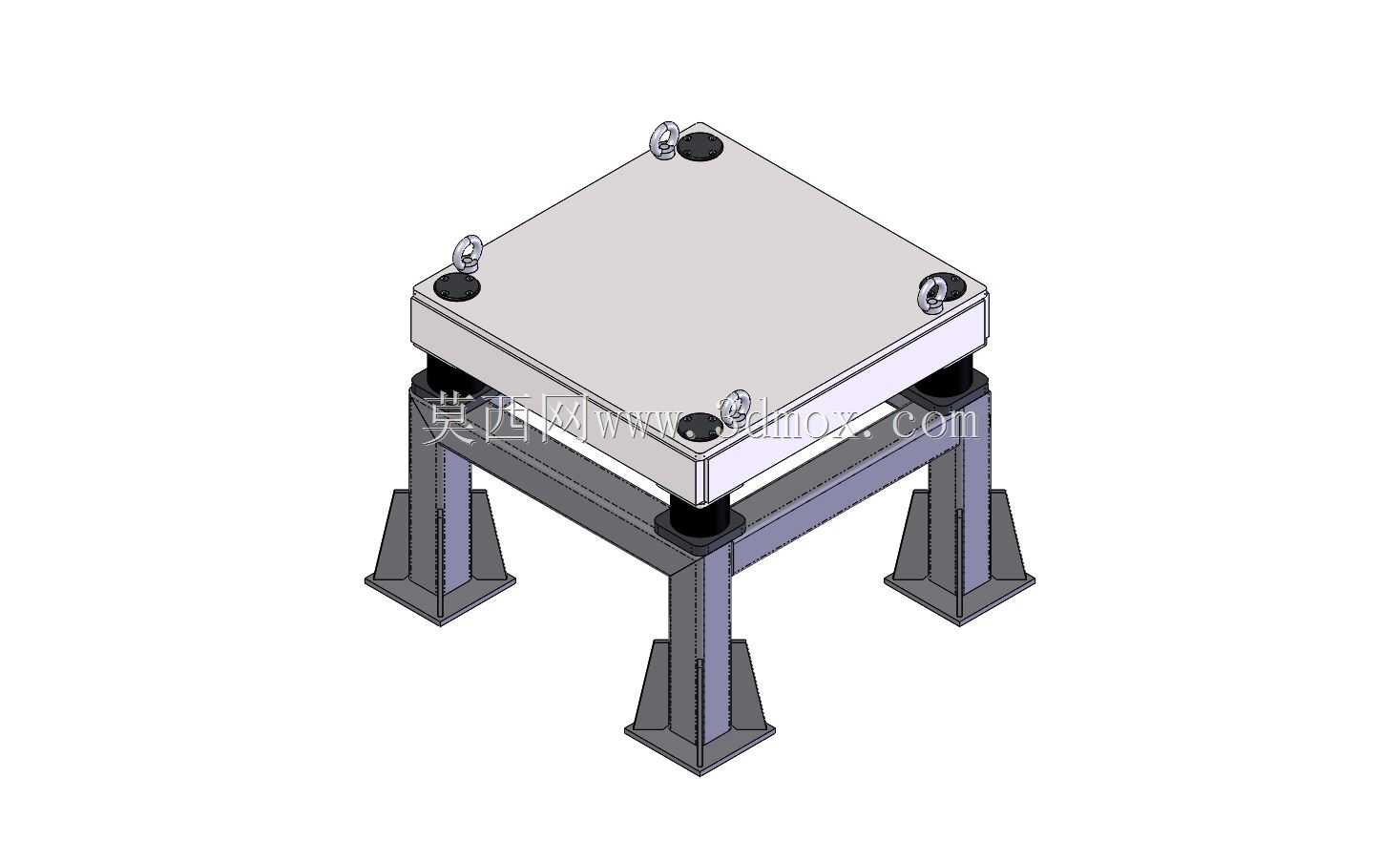

　　这款振动落砂台的结构设计，核心围绕铸造车间砂型落砂工序的实际作业需求展开，区别于常规轻型振动平台，其整体采用四柱式支撑框架结构，四根带加强筋的落地支腿直接通过地脚螺栓与车间混凝土地面固定，支腿与上部台面之间设置了专用的阻尼减振元件，能够将振动作业产生的动载荷有效隔离，避免振动传导至车间地面影响周边精密加工设备的正常运行。台面采用加厚钢板焊接成箱型结构，四个角点预留了吊环安装位，既方便设备整体进场吊装就位，也可用于固定大型砂箱，防止振动过程中砂箱出现移位、侧翻的安全隐患。

　　从实际应用场景来看，这类设备主要布置在铸造生产线的落砂工位，完成浇注后的砂箱连同内部铸件、型砂一同吊运至台面上，通过台面施加的高频低幅振动，让粘附在铸件表面、填充在铸件内腔的型砂逐步松散脱落，实现铸件与型砂的初步分离，相比人工风铲落砂的作业方式，不仅作业效率提升数倍，还能大幅降低工人的劳动强度，减少车间内的粉尘扩散。设计过程中，台面的尺寸边界充分考虑了常见中小件砂箱的外形尺寸，预留了足够的装夹操作空间，支腿的高度设置符合人体工程学要求，工人在台面周边进行辅助固定、砂块清理作业时无需过度弯腰，适配长时间工位作业的需求。

　　结构细节上，支撑支腿采用H型钢焊接成型，底部加焊三角形加强筋板，增大与地面的接触面积，降低单位面积的地面载荷，避免长期振动导致地脚螺栓松动、地面开裂。减振元件的选型匹配了设备额定载荷下的振动频率，既保证振动能量能够有效传递到砂箱内部实现落砂，又能控制振动外传的幅值，满足车间设备布局的振动限值要求。台面表面做了耐磨堆焊处理，长期承受砂箱磕碰、砂粒摩擦也不会出现过快磨损，延长设备的整体使用寿命。设备的振动发生单元隐藏安装在台面下方的框架内部，外部设置防护盖板，避免落砂过程中散落的型砂进入振动单元造成卡滞、磨损，日常维护时仅需拆开侧盖板即可完成润滑、部件检修，无需拆解整个台面结构，大幅降低了后期运维的工作量。
