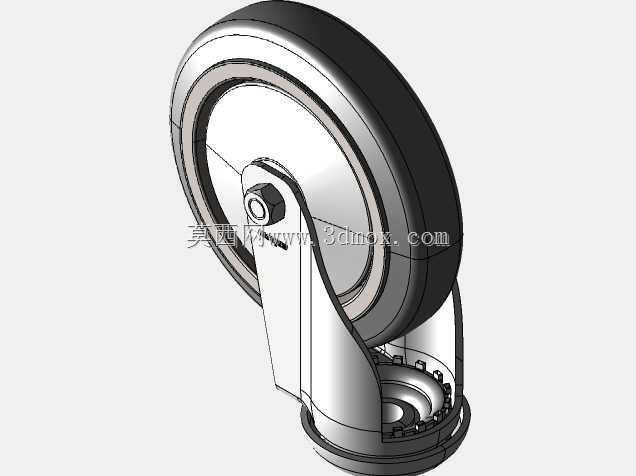

125mm旋转购物车脚轮结构设计

　　这款轮体直径125mm的旋转脚轮，核心适配商超购物车的移动承载需求，日常在商超卖场的动线场景中，需要频繁应对瓷砖地面的直行、转弯、临时驻停等动作，还要承受顾客放置商品后的持续载荷，轮体的结构设计完全围绕这类高频使用场景做针对性优化。从承载参数来看，单轮额定负载能力达到120kg，完全满足常规购物车满载商品后的承重要求，不会出现轮体变形、转动卡滞的问题。轮体部分采用PP材质轮毂搭配TPR胎面的组合结构，胎面邵氏硬度约85SHA，这个硬度区间的TPR材料既具备足够的耐磨性能，应对卖场地面长期滚动摩擦的损耗，又能起到一定的缓冲减震作用，推运过程中不会产生过大的滚动噪音，也不会刮伤卖场的抛光瓷砖地面，避免日常使用中留下轮印或者划痕。

　　轮体内部集成1个滚珠轴承，相比普通的轴套结构，滚珠轴承的转动阻力更小，即使购物车满载状态下，推行转向都不需要施加过大的推力，长期使用也不容易出现轴承磨损导致的晃动、异响问题。叉架部分采用旋转式结构设计，也就是万向转向结构，转向回转间隙控制在合理区间，推行过程中不会出现转向过于灵活导致的蛇形跑偏，也不会因为转向阻尼过大出现转弯费劲的情况，叉架的安装端采用标准的立柱式安装接口，适配常规购物车的底部安装位，安装时只需要将立柱插入车架对应的安装孔位做轴向固定即可，不需要额外做复杂的适配加工。从安装边界尺寸来看，轮体直径125mm对应的安装高度、回转半径都匹配常规中型购物车的底部离地间隙，不会出现轮体转动时摩擦车架底部结构的问题，

　　转向过程中轮体的摆动范围也不会和车架的支腿部分产生干涉。在实际选型应用中，这类脚轮除了适配商超购物车之外，也可以用在轻型仓储周转车、移动工具架、小型设备移动底座等场景，只要安装接口尺寸匹配、负载要求在额定范围内，都可以替换使用。设计过程中重点考量了长期高频使用的可靠性，叉架的受力部位做了加厚处理，避免满载状态下受到侧向冲击时出现叉架变形断裂的问题，胎面和轮毂的结合采用包胶一体式结构，不会出现长期使用后胎面和轮毂脱层、相对滑动的故障。轮体的转动密封结构也做了简化处理，既能阻挡日常使用中的灰尘、毛发缠绕进入轴承部位，又不会因为密封结构过于复杂增加不必要的转动阻力，日常维护只需要定期清理缠绕在轮轴部位的杂物即可，不需要频繁加注润滑脂，

　　降低了后期运维的成本。转向部分的回转结构同样采用耐磨的摩擦副设计，长期转向使用后磨损量极小，不会出现转向松旷、轮体偏摆的问题，保证推行过程中的稳定性，即使在有轻微坡度的卖场通道，也能保证轮体转向顺滑，不会出现卡滞导致的购物车跑偏、侧倾风险。
