带顶锁结构方形安装重载支撑脚轮

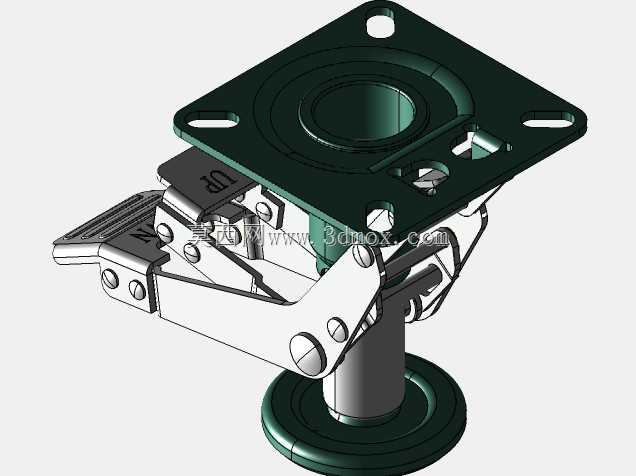

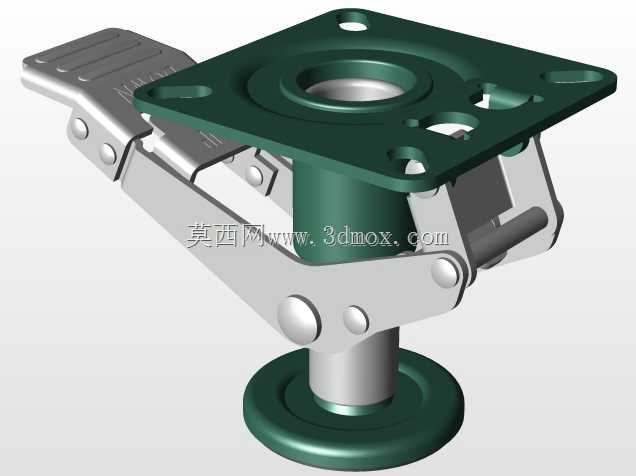

　　这款带顶锁结构的支撑脚轮，主要适配需要频繁移动同时要求工位固定后无窜动的工业设备场景，常见于车间周转工装车、重型检测设备机架、可移动生产线边料架、大型电气柜移动底座等工况，解决普通脚轮锁定后仍存在小幅位移、设备调平困难的痛点。从结构设计来看，顶部采用方形四孔法兰安装座，安装孔位对称分布，适配市面上多数标准型材机架与钢板焊接底座的安装孔距，安装时无需额外加工过渡连接板，直接通过螺栓紧固即可完成装配，法兰盘与下方升降主体采用一体化刚性连接，避免长期承重后连接部位出现形变松脱。核心的锁止支撑结构采用脚踏式联动杠杆设计，踩下锁止踏板时，下方的支撑压盘会垂直向下伸出，接触地面后将整个脚轮连同设备抬升，让滚轮完全脱离地面，

　　此时设备的全部载荷由支撑压盘承接，而非滚轮轴承，既可以避免滚轮长期受静载出现压痕变形，也能彻底消除滚轮滚动带来的位移可能，解锁时踩下反向踏板即可收回支撑压盘，让滚轮重新接触地面恢复移动功能。尺寸参数上，支撑压盘完全伸出时总高度为150mm，收回状态下总高度为130mm，20mm的升降行程可以适配地面存在小幅高度差的车间场景，安装时需要预留的垂直安装空间不小于140mm，法兰安装座的四个安装孔中心距适配常规的100mm*100mm工业安装标准，支撑压盘采用大直径圆盘设计，接触地面时压强更低，不会在环氧地坪、瓷砖地面留下压痕。建模过程中对杠杆联动的铰接点做了间隙配合模拟，所有销轴、铆钉位置都保留了实际装配公差，避免结构运动时出现干涉，

　　金属冲压件的折弯圆角、焊接部位的工艺缺口都按照实际加工工艺做了还原，结构件的壁厚选取符合重载承重要求，不会出现受力后结构屈曲的问题。这类带支撑锁的脚轮相比普通带刹车脚轮，固定稳定性提升明显，尤其适用于大重量、高重心的移动设备，在设备需要精准对位的工位场景下，不会因为人员倚靠、设备运行振动出现位置偏移，日常维护时仅需要定期在铰接销轴位置加注润滑脂，即可保证锁止、解锁动作顺畅，支撑压盘底部可以加装橡胶垫，进一步提升与地面的摩擦力，同时起到防滑减震的作用。
