带脚踏锁定结构的可升降支撑脚装置

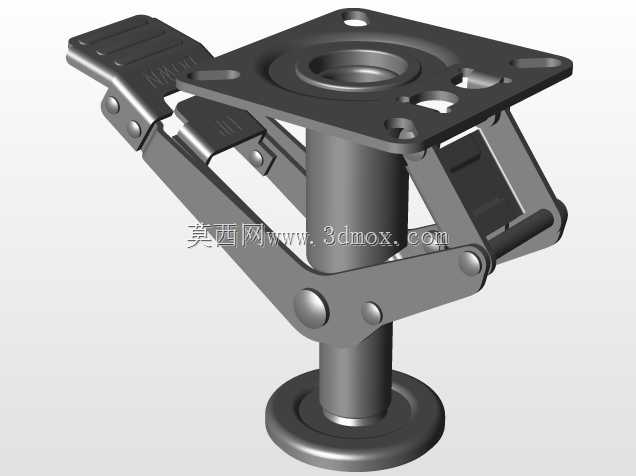

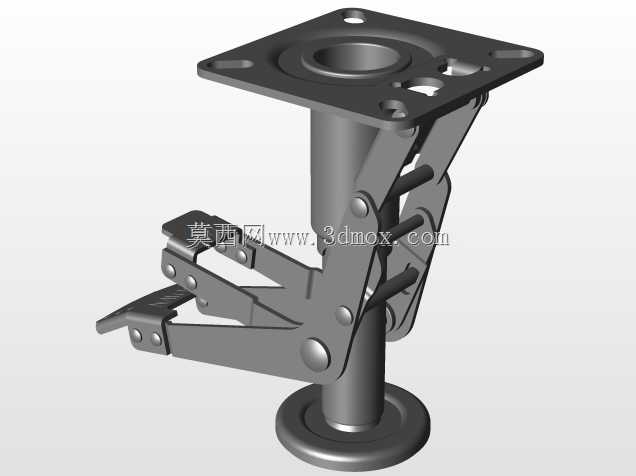

　　这类带脚踏锁止的升降支撑结构，常配套在需要频繁移动与固定切换的工业作业台、轻型周转推车、可移动设备机架底部，替代传统固定脚座搭配脚轮的组合方案，省去额外加装单独刹车轮、支撑垫块的繁琐工序，单一部件就能完成移动状态与驻停支撑状态的切换。从结构设计逻辑来看，顶部采用方形四孔安装法兰，法兰面预留的安装孔位适配市面常见的型材端面、设备底板安装孔距，安装时无需额外加工转接板，直接通过螺栓就能将支撑件与设备主体刚性连接。中间的升降立柱采用套筒式嵌套结构，配合多组剪式铰接连杆实现高度调节，连杆铰接点全部采用销轴铆接结构，铰接配合面预留合理间隙，既保证连杆摆动顺畅无卡滞，又避免间隙过大导致支撑状态下出现横向晃量。脚踏解锁结构设置在支撑件侧下方，

　　作业人员无需弯腰，用脚尖踩踏解锁踏板即可解除立柱的高度锁止，调整到目标高度后松开踏板，内置的锁止卡块会自动卡入立柱对应位置的定位槽内完成锁止，操作动作符合车间作业的人机交互习惯，能大幅降低设备移位、调平的操作耗时。尺寸参数上，该支撑件完全缩回时总高度为170mm，完全伸出时支撑高度可达210mm，40mm的高度调节行程可以适配地面存在轻微不平整的车间工况，单支支撑件的底部采用大直径圆形承压底盘，底盘与地面接触面积大，支撑时压强更低，不会在环氧地坪、木质地板表面留下压痕。在结构强度设计层面，所有连杆板材的厚度经过受力校核，在额定支撑载荷下，连杆铰接点的剪切应力、立柱的弯曲挠度都控制在材料许用应力范围内，长期承重使用不会出现连杆变形、

　　锁止失效的问题。和普通的固定调节脚相比，这款集成了脚踏锁止升降结构的支撑件，不需要旋转螺杆来调整高度，在需要频繁切换设备位置的生产线旁、实验室移动工作台、展会移动展架场景下，调平与固定的效率能提升数倍，同时剪式连杆的结构设计让高度调节过程中立柱始终保持垂直状态，不会出现螺杆式调节脚容易卡入灰尘、螺纹锈蚀导致调节不畅的问题，日常维护仅需定期在铰接销轴位置加注少量润滑脂即可，适配绝大多数工业场景下的轻型设备支撑需求。
