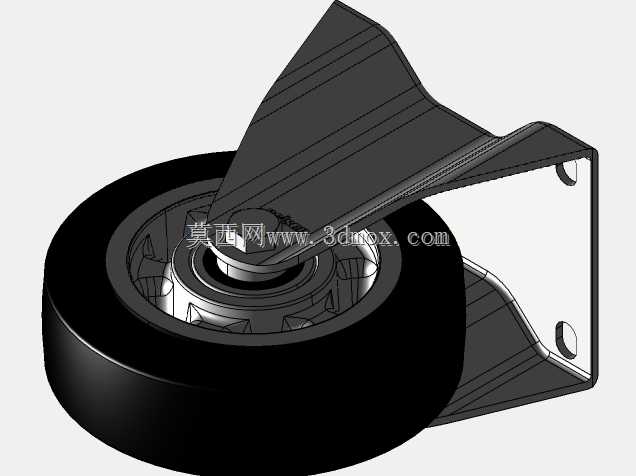

160mm固定型铝芯橡胶重载脚轮结构

　　这款固定脚轮的设计初衷，是面向车间重型物料周转车、固定式设备支撑工位、仓储重型货架移位单元这类需要高承载、低滚动阻力的应用场景，区别于万向脚轮的转向需求，固定款脚轮主要承担直线行进导向与稳定承载的作用，在设备布局固定、仅需沿指定方向推移的工位上，固定脚轮的结构刚性更强，长期承载下的形变量更小，不会出现万向结构因侧向受力导致的支架偏转、卡滞问题。从结构设计来看，轮体采用铝轮毂搭配天然橡胶胎面的组合，铝轮毂的刚性足够支撑350kg级别的额定载荷，相比全塑料轮毂抗冲击性更强，遇到车间地面的焊缝、小凸起障碍时不会出现轮毂碎裂的问题，橡胶胎面的硬度控制在65-67邵氏A区间，这个硬度区间的胎面既不会因为过软导致滚动阻力过大、推移费力，

　　也不会因为过硬压损环氧地坪漆面，同时能过滤地面微小震动，避免运输过程中工件表面因颠簸出现磕碰划伤。轮体内部配置两个滚珠轴承，相比单轴承结构，双轴承的支撑跨距更大，轮体转动时的径向跳动量更小，长期使用后不会出现轮体偏磨、转动卡涩的问题，轴承与轮毂之间采用过盈压装配合，避免重载下轴承内圈与轮毂出现相对滑动磨损。顶部的固定安装支架采用弯折成型的钢板结构，安装面预留了螺栓固定孔位，安装时可以直接通过螺栓将支架与设备底部的安装梁锁紧，支架的弯折处做了圆弧过渡处理，避免应力集中导致重载下支架从弯折处断裂，支架与轮体的连接轴采用铆接结构，相比螺栓连接不会因为长期震动出现松脱。尺寸边界上，轮体直径为160mm，

　　这个直径的脚轮越障能力足够应对车间常见的5mm以内地面接缝、门槛条，不会出现小直径轮容易卡滞在缝隙里的问题，安装时需要注意支架安装面的平面度公差控制在1mm以内，避免安装后支架受侧向预应力，长期使用出现变形。在实际选型应用中，这类固定脚轮通常会和同规格的万向刹车脚轮搭配使用，一般在设备底部四个角位，两个固定脚轮布置在推移方向的后侧，两个万向带刹脚轮布置在前侧，既可以保证直线推移时的导向稳定性，也能在需要转向时灵活调整方向，停驻时踩下刹车即可固定设备位置。建模过程中需要重点关注支架与轮体的间隙控制，预留足够的转动间隙避免轮体转动时与支架发生摩擦，同时要保证轴承安装位的同轴度公差，避免装配后轮体转动不畅。
