160mm全制动铝芯橡胶万向脚轮结构

　　这款重载万向脚轮的设计，首先锚定工业场景中频繁移动设备的位移与驻停需求，常见于重型工装周转车、大型自动化设备机架、仓储物流重型货架、车间移动作业平台的底部支撑，单轮额定负载能力可达350kg，适配多数需要频繁移位同时要求驻停稳定的工业设备配套场景。轮体采用铝制轮毂搭配天然橡胶胎面的组合结构，铝轮毂的刚性支撑可以避免大负载下轮体形变失圆，保证滚动过程的同轴度，天然橡胶胎面硬度控制在65-67邵氏A区间，既可以在环氧地坪、水泥地面、钢板地面等常见工业地面滚动时降低震动传导，也能避免过硬胎面对车间地坪造成划伤，同时橡胶材质的抓地力可以保证带坡度地面的制动可靠性。转向结构采用双滚珠轴承叉架设计，上轴承承接安装板传递的垂直负载，

　　下轴承抵消转向过程中的径向扭力，即使在满载状态下，转向操作也不会出现卡滞、偏摆的问题，相比单轴承结构的转向叉架，双轴承布局的抗冲击寿命可以提升40%以上，适配车间内频繁转向移位的使用需求。全锁制动结构采用踏板式触发设计，踩下制动踏板后可以同时锁止轮体滚动与叉架转向，避免设备驻停时出现轮体滑动、叉架自行转向的问题，制动踏板的踩踏行程经过优化，操作人员穿劳保鞋即可轻松触发，不需要额外工具操作，解锁时仅需向上抬起踏板即可恢复移动状态。安装端采用标准方形四孔法兰安装板，安装孔位的中心距、孔径尺寸适配通用工业设备的底部安装基准，不需要额外加工转接板即可直接装配，轮体直径160mm的尺寸设定，既保证了越障能力，

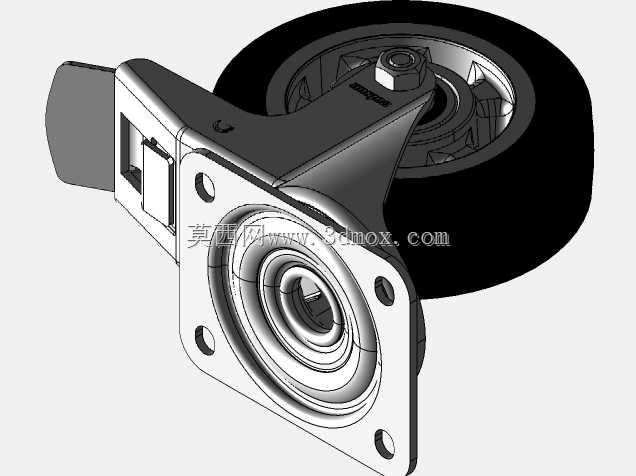

　　可以轻松越过车间地面常见的5mm以下接缝、线槽盖板凸起，也控制了整体安装高度，避免设备重心过高影响稳定性。建模过程中完整还原了轮体内部的轴承配合间隙、制动块与轮面的接触行程、转向叉架的铆接结构细节，所有配合尺寸均按照实际工业脚轮的公差标准设定，可直接用于设备选型的装配干涉校验，也可作为非标脚轮改型设计的基础参考模型，结构细节完整还原了实物的装配逻辑，不存在结构干涉、装配顺序矛盾的问题。
