门体全开限位滑动门止挡结构

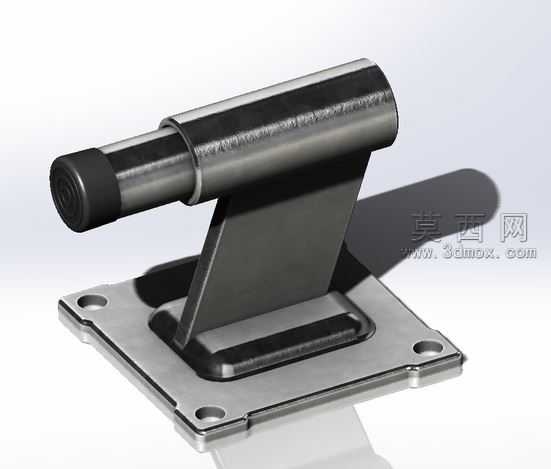

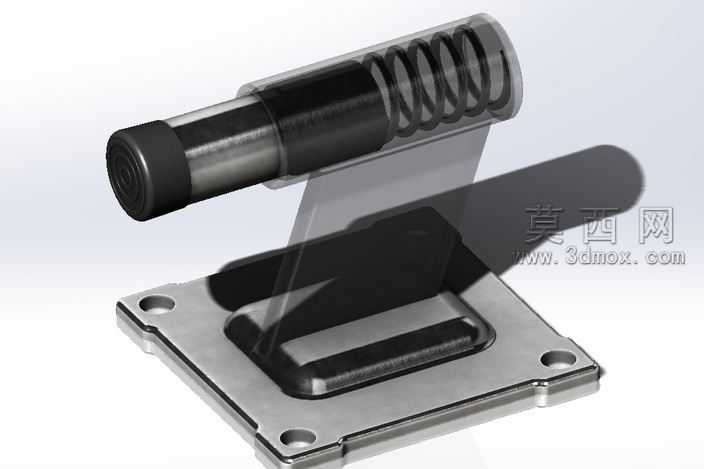

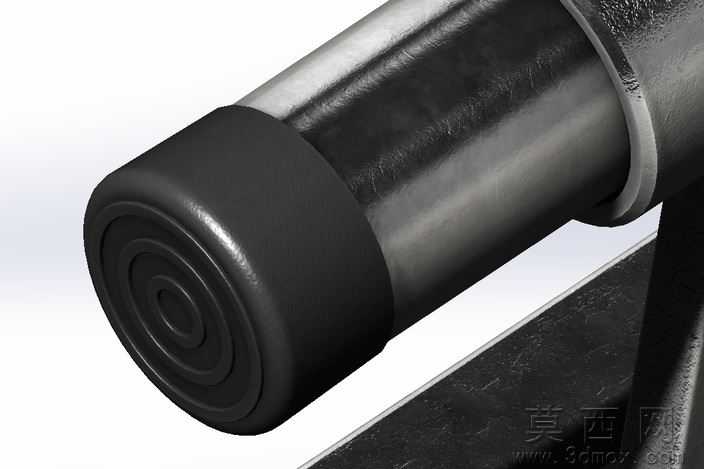

本模型为滑动门全开位置止挡部件，采用三维参数化建模方式完成全结构构建，建模过程中优先保证各配合尺寸的公差合理性，兼顾实际生产的加工可行性与装配便捷性。模型整体分为底座安装板、倾斜支撑臂、横向止挡柱三个核心结构模块，底座安装板采用方形带安装孔的板式结构，四个角位设置沉头安装孔，可通过标准紧固件直接固定在门体旁的安装基准面上，安装板表面做了局部下沉的加强筋结构，在不增加整体板厚的前提下提升底座的抗形变能力，避免长期受门体撞击后出现底座变形的问题。倾斜支撑臂采用变截面斜向支撑结构，连接底座与横向止挡柱，支撑臂与底座、止挡柱的衔接位置均做了圆角过渡处理，既可以降低应力集中风险，也能优化金属铸造或冲压加工时的成型效果，减少尖角位置的加工缺陷。横向止挡柱为同轴阶梯轴结构，外端设置防滑橡胶缓冲端帽，内部为金属轴体与支撑臂刚性连接，当滑动门滑动至全开位置时，门体对应位置会与止挡柱的缓冲端帽接触，既可以通过橡胶材质缓冲门体滑动的冲击力，降低碰撞噪音，也能通过刚性轴体的限位作用精准控制门体的最大开启位置，避免门体过度滑动出现脱轨或碰撞周边结构的问题。材质渲染方面，金属结构部分采用哑光拉丝不锈钢材质，还原金属部件的细腻质感与轻微反光效果，缓冲端帽采用黑色哑光橡胶材质，突出两种材质的视觉差异，整体渲染效果贴近实际工业五金件的真实外观，可直接用于产品展示、装配模拟、工程方案演示等场景。设计过程中充分考虑了部件的通用性，安装孔位采用标准间距设计，可适配多数常规滑动门的安装需求，整体结构无冗余设计，在满足止挡限位强度要求的前提下尽可能压缩部件体积，减少安装所需的空间占用。
