工业设备用锁紧式控制操作手柄

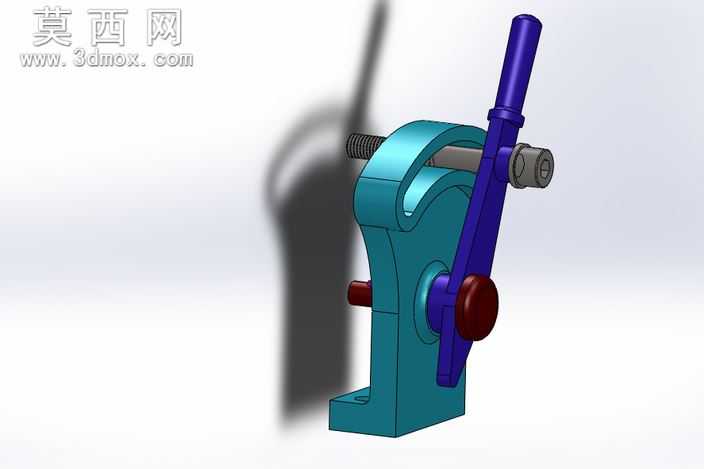

本款控制手柄采用三维参数化建模方式完成全结构设计，建模过程中先完成底座基准特征的搭建，底座采用带安装孔的立式支座结构，底部预留两个对称的通孔用于整机安装固定，支座主体做了加厚处理保证结构刚性，侧面设置销轴安装位用于手柄主体的铰接。手柄操作杆采用长圆柱型结构，表面做光滑过渡处理，握持段做了直径微调适配人手握持的受力需求，操作杆与铰接座之间设置了复位与锁紧配合结构，铰接位置搭配红色的限位旋钮，可实现手柄角度的锁止固定，避免操作到位后出现移位。锁紧压块采用弧形曲面设计，与铰接轴的外圆面完美贴合，转动手柄时压块可随操作角度变化实现夹紧或松脱，横向穿设的调节螺杆搭配六角锁紧螺母，可根据实际使用需求调整锁紧的预紧力，保证锁紧状态下的稳定性。建模过程中对所有配合面做了公差预留设计，铰接位置的轴孔配合采用间隙配合参数，保证手柄转动过程顺滑无卡滞，螺杆与螺纹孔的配合采用标准公制螺纹参数，可直接适配标准紧固件。材质分配阶段，底座与铰接压块采用哑光青蓝色金属漆材质，模拟铸铁喷塑的工业质感，操作杆采用深蓝色哑光工程塑料材质，限位旋钮与操作端封头采用亮面深红色烤漆材质，金属螺杆与螺母采用镀锌钢的金属质感，不同材质的区分既清晰展示了各部件的功能分区，也让整体渲染效果更贴近真实工业产品的视觉表现。渲染阶段采用柔和的工业产品布光方案，主光源从侧上方打亮主体结构，辅光源补全暗部细节，保留适当的阴影突出结构的立体感，背景采用纯白渐变背景突出产品本身，所有边角位置都做了微小的圆角处理，避免锐边带来的加工风险与使用安全隐患，整体结构紧凑，操作逻辑清晰，可直接应用于各类工业设备的手动操作位置，实现档位切换、位置锁止等控制功能。
