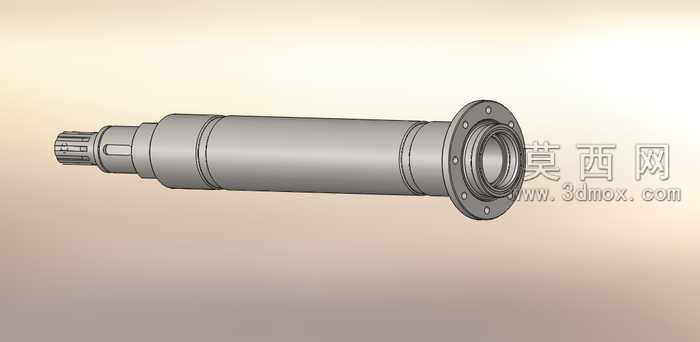

带法兰安装座的阶梯式传动轴结构

该模型为带法兰安装结构的阶梯式传动轴，整体采用同轴回转体结构设计，建模过程中以中心轴线为基准，通过旋转特征快速生成轴身主体轮廓，再依次添加法兰安装盘、轴肩、键槽、端部花键等细节结构。法兰盘位于轴体一端，沿圆周均匀分布多个螺栓安装孔，建模时先绘制单个孔位草图，通过圆周阵列命令完成所有孔位的均匀排布，保证孔位的同轴度与位置精度，便于后续与配套设备的壳体进行螺栓紧固连接。轴身采用多段阶梯式设计，不同直径的轴段通过轴肩实现轴向定位，每段轴的直径差经过合理规划，既满足传动过程中的扭矩承载需求，也为轴承、传动轮等配套零件的安装预留了定位基准，建模时对每段轴的过渡圆角进行了细化处理，避免应力集中问题，提升零件的结构强度。轴体远离法兰的一端加工有外花键结构，用于和配套的传动毂件啮合传递扭矩，花键的齿形、齿距均按照标准传动参数绘制，保证啮合精度。渲染阶段为模型赋予了金属钢材材质，调整材质的粗糙度、反光度参数还原金属零件的真实质感，添加柔和的环境光与定向光源，突出轴体各段的轮廓层次与法兰盘的结构细节，整体建模严格遵循机械设计的同轴度、公差配合要求，所有结构特征均可直接对接生产加工的工艺需求，可用于传动系统的结构验证、装配模拟以及教学演示场景。
