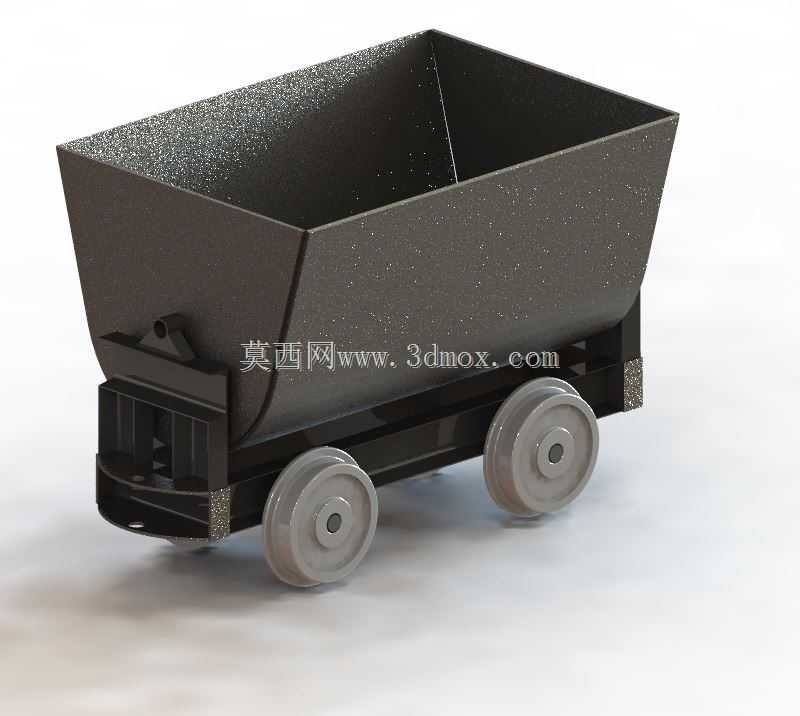

矿山轨距490mm侧翻式运料轨道车

　　这款侧翻式轨道车是针对传统硬岩矿山地下作业场景开发的散料运输载具，核心适配490mm轨距的井下铺设轨道，主要承担井下开采作业面的矿石转运任务，也可在工况允许时承载作业工具、小型设备完成工作面至井口或中转区域的物料输送，设计阶段就明确了严禁用于人员运送的安全边界，从结构源头上规避载人误用的风险。

　　从实际作业逻辑出发，这类轨道车的编组方式采用插销串联结构，单节车的端部设置了标准化的插销连接位，可根据单次运输量灵活编组，整列车组由井下电力机车提供牵引动力，适配井下现有牵引设备的连接接口，无需额外改造牵引端结构即可投入使用。车斗采用侧翻卸料的结构设计，卸料时无需额外吊装设备辅助，仅需借助轨道旁的卸料挡块触发翻转机构即可完成单侧卸料，大幅缩减井下卸料的辅助作业时间，适配井下狭窄作业空间的卸料操作需求，避免大角度翻转带来的空间干涉问题。

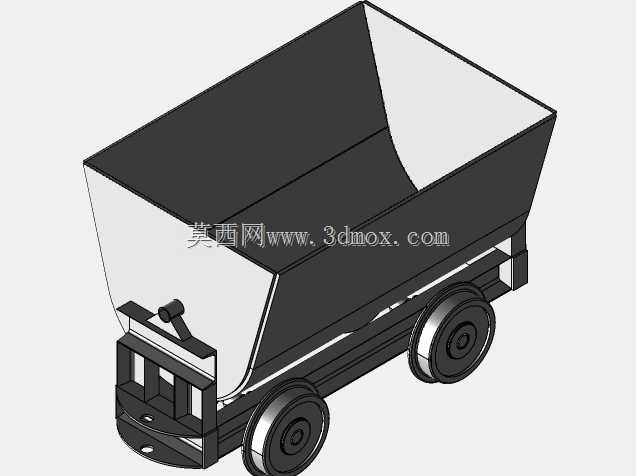

　　结构设计层面，车斗采用上宽下窄的倒梯形截面，斗壁做了加厚耐磨处理，应对硬岩矿石的长期冲刷磨损，斗体底部与行走车架采用铰接式连接，铰接点位做了耐磨衬套镶嵌设计，降低长期翻转作业带来的铰接位磨损，延长设备检修周期。行走轮组采用铸钢轮对，轮缘尺寸严格适配490mm轨距的轨道廓形，轮组与车架的连接采用带缓冲的轴承座结构，可抵消井下轨道接缝、局部不平整带来的运行冲击，避免长期冲击载荷导致的车架焊缝开裂问题。车架端部除了串联插销位，还设置了防脱保险销孔，编组完成后插入保险销可避免运行过程中插销窜出导致的脱钩事故。

　　安装边界方面，单节车的宽度严格控制在井下巷道的通行安全尺寸内，轮对内侧距严格匹配490mm轨距的安装公差要求，车斗翻转时的最大外伸尺寸不会超出巷道侧方的安全间隙，无需对现有巷道轨道做拓宽改造即可直接适配。整车重心在满载状态下仍处于轮对支撑面的安全范围内，正常牵引行驶时不会发生侧翻，仅在到达卸料位触发翻转机构时才会完成侧倾卸料动作，非卸料状态下的锁止机构可牢牢固定车斗与车架的相对位置，避免行驶过程中斗体意外晃动。

　　在实际矿山应用中，这类轨道车的结构可靠性直接影响井下出矿效率，设计阶段充分考虑了井下高湿、多粉尘的作业环境，所有铰接转动位都设置了简易的防尘密封结构，减少矿尘进入转动副造成的卡滞，整体结构无复杂液压、电控元件，即便在井下无专业维修条件的作业面，也可通过常规工具完成易损件的更换，大幅降低井下设备的运维难度。
