手动张紧式输送带绞车结构设计

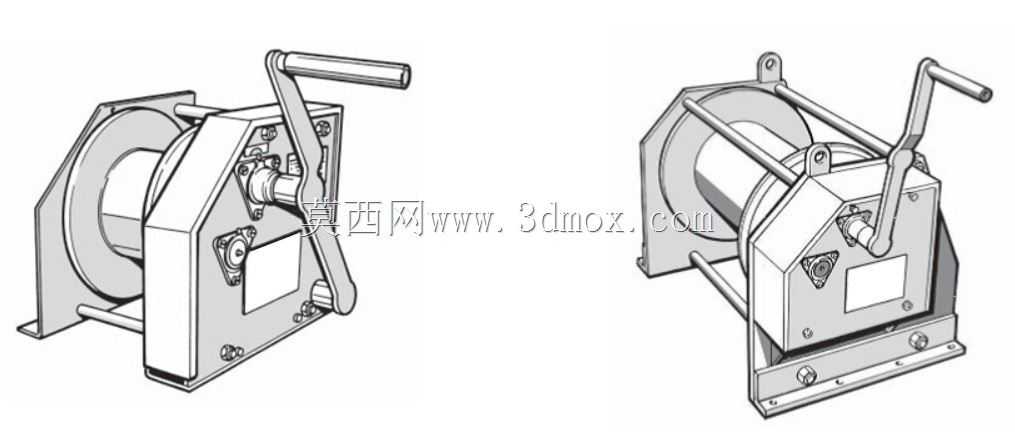

　　完全覆盖带宽500mm到1200mm的普通织物芯输送带的张紧力需求，不会出现拉力不足无法张紧，或是拉力过大扯损带体的问题。卷筒部分采用双侧挡边设计，缠绕张紧钢绳时不会出现乱绳、脱槽的问题，卷筒的容绳量匹配常规输送线的张紧行程需求，钢绳引出方向可根据安装位置调整，适配头部张紧、尾部张紧等不同的布置形式。机架部分采用折弯钢板拼焊结构，安装底板预留了四个长圆形固定孔，安装时可根据现场机架的孔位偏差微调固定位置，降低现场安装的配作难度，机架上的减速机构壳体集成了止逆棘爪结构，摇把正向转动时带动卷筒收绳张紧，停止操作时棘爪自动卡入棘轮齿槽，锁止卷筒反向回转，无需额外加装锁止部件，避免张紧后带体拉力反向拉动卷筒回转导致张力失效，在散料输送、流水线生产、矿山短途物料转运等场景中，输送带长期运行受载荷冲击、温度变化、带体蠕变影响，极易出现张力衰减、跑偏打滑的问题，这款手动张紧绞车正是针对这类工况开发的张紧执行部件，区别于液压张紧、重锤张紧的复杂配套需求，它无需外接动力源，完全依靠人工操作即可完成张力调整，非常适合中小型输送线、移动式输送设备、野外无供电场景的输送系统使用，能在不额外增加动力配套成本的前提下，稳定维持输送带的合理工作张力。从结构设计逻辑来看，这款绞车采用侧置摇把输入、内置减速增扭机构的布局，摇把长度经过人机工程校核，操作时单手握持转动即可输出足够的张紧拉力，额定最大负载能力设定为3.5公吨，

　　需要释放张力时只需扳动棘爪解锁手柄，即可控制卷筒缓慢放绳，操作过程中不会出现突然失速的安全隐患。从安装边界来看，这款绞车的整体外形紧凑，横向最大尺寸不超过摇把展开后的回转半径，安装时只需在输送机架的对应位置预留出摇把操作的空间即可，不需要额外预留大型设备的安装位，设备整体重量控制在单人可搬运的范围内，现场更换、维护时不需要借助起重设备，两名运维人员即可完成拆装作业。在实际工况适配性上，这款绞车的所有外露传动部件都做了圆滑过渡处理，没有突出的尖锐棱角，车间内使用时不会剐蹭操作人员的衣物，钢绳连接端采用标准卸扣接口，可直接和输送带尾部的张紧车架连接，不需要额外加工过渡连接部件。设计过程中针对张紧力的控制做了结构优化，

　　摇把转动的阻尼感均匀，操作人员在转动过程中可通过手感判断张紧力的大小，避免过度张紧导致输送带接头受力过大断裂，同时减速机构的传动比设定合理，从摇把输入到卷筒输出的转速比匹配人工操作的舒适区间，全程张紧操作不需要耗费过大的体力，即使是女性运维人员也可独立完成张紧调整作业。针对不同的使用环境，绞车的金属结构件表面可做镀锌或喷塑处理，在潮湿、多粉尘的工况下也能保持较长的使用寿命，铰接位置预留了注油孔，日常维护时只需定期加注润滑脂即可保证机构动作顺畅，不需要复杂的保养流程。和其他张紧方式相比，这款手动张紧绞车的结构完全模块化，不需要配套液压站、电控系统等附属设备，整体采购和维护成本远低于自动张紧装置，对于预算有限、

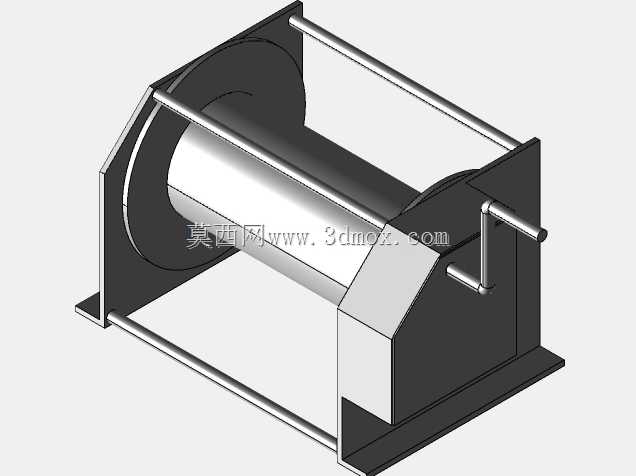

　　张紧调整频率不高的输送系统来说是性价比极高的选择，在一些临时搭建的输送线、移动式输送设备上，这种手动张紧结构的适配性远高于其他复杂张紧方案，不需要复杂的调试过程，安装完成后即可投入使用，出现故障时也可快速拆解检修，不会因为单个部件损坏导致整条输送线长时间停机。在三维建模过程中，这款绞车的所有零件都做了全参数化建模，每个配合面的公差、安装孔的位置都和实际加工尺寸一致，设计人员可直接调用模型集成到整体输送线的三维装配体中，不需要重新测绘建模，也可根据实际使用的张紧力需求，对卷筒尺寸、机架板厚、减速机构参数做针对性调整，快速衍生出适配不同带宽、不同张紧行程的变体型号，大幅缩短输送系统的设计周期。
