地下格栅给料机倾翻布局结构设计

项目分类:输送机 发布时间:2022-05-30 ID:638900
  • 地下格栅给料机倾翻布局结构设计
  • 地下格栅给料机倾翻布局结构设计
  • 地下格栅给料机倾翻布局结构设计
  • 地下格栅给料机倾翻布局结构设计

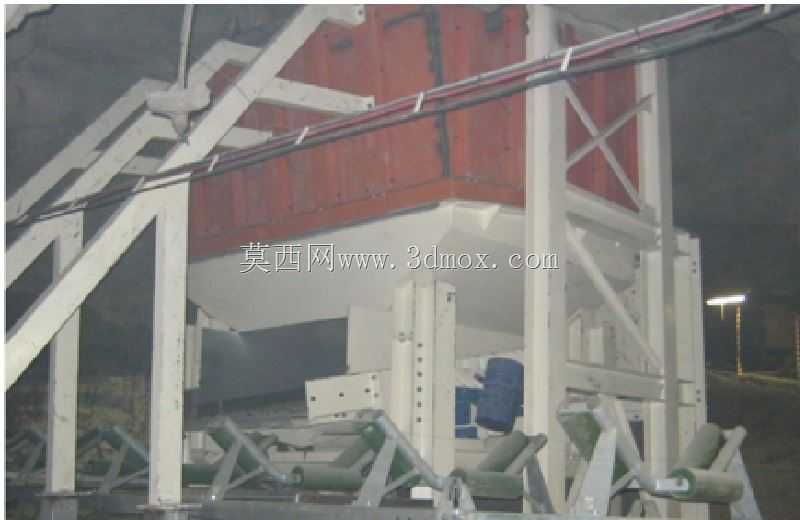

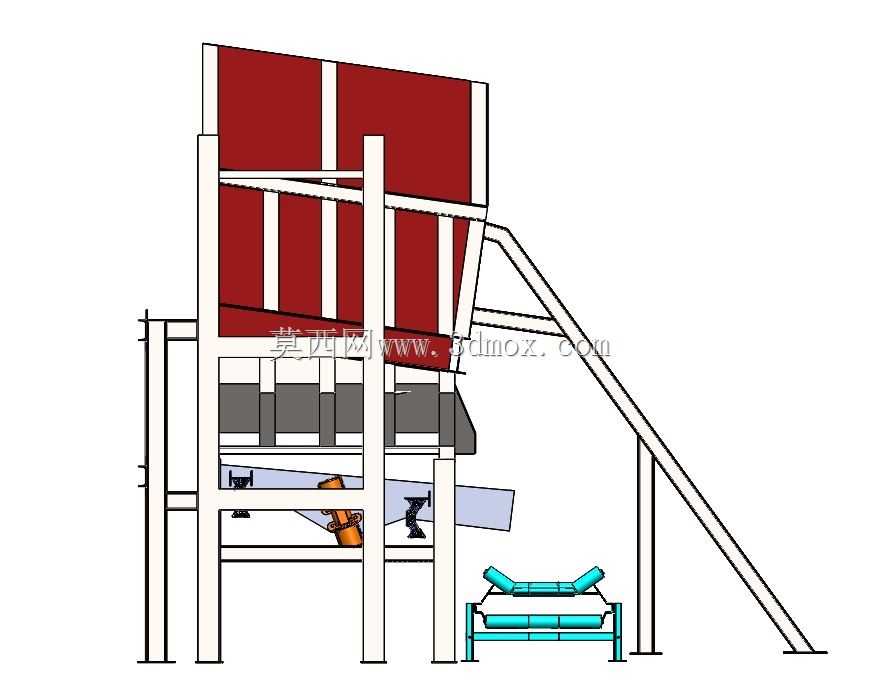

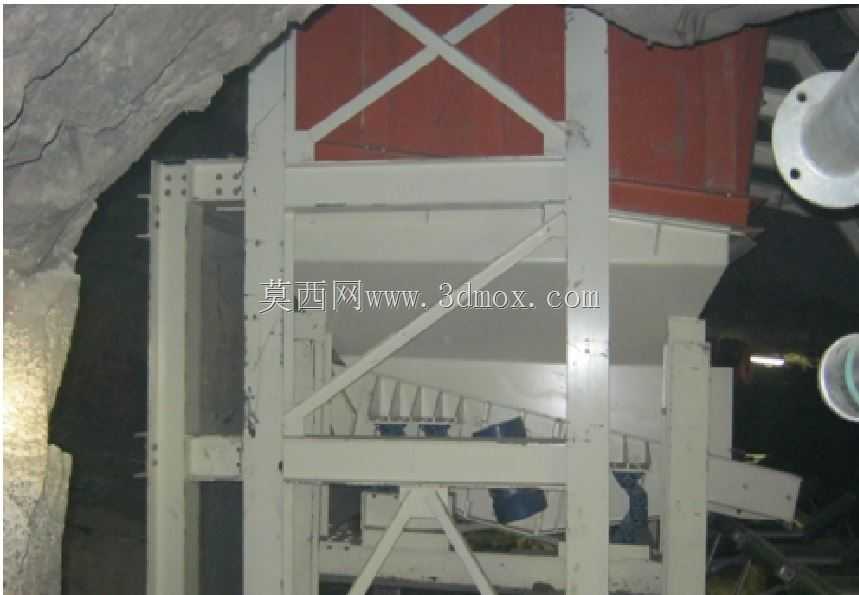

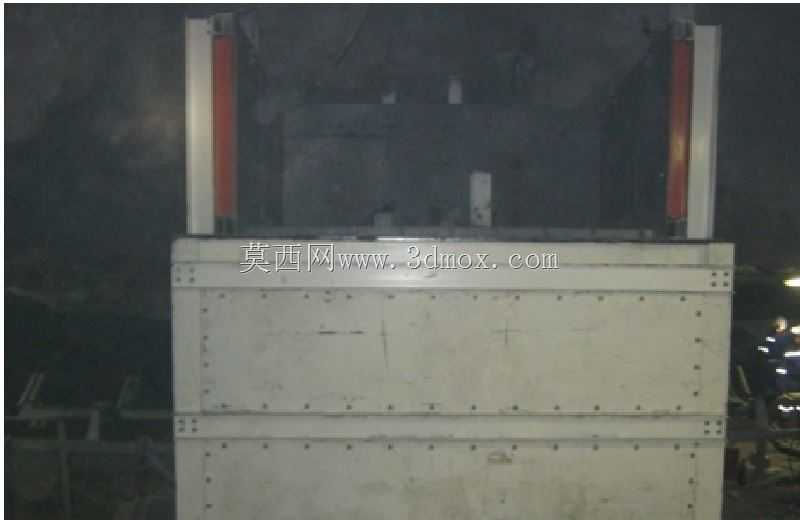

  在矿山井下、露天矿转载点以及散料堆场的受料环节,常规受料斗搭配给料机的布置形式,往往会面临大块物料卡堵、铲运机卸料冲击过大、设备检修空间不足的问题,这套地下格栅与给料机倾翻装置的布局设计,正是针对8立方铲运机卸料工况、物料密度2.3t/m3的作业场景做的针对性优化。从现场安装边界来看,整套装置依托钢结构支架搭建,顶部格栅区域的开口尺寸完全匹配8立方铲运机的卸料斗翻转轨迹,不会出现卸料撒料的情况,格栅的栅条间隙按照下游破碎设备的进料粒度上限设置,能够提前拦截超径大块,避免大块进入下游输送系统造成卡带、破碎机堵料的故障。不同于常规水平布置的受料格栅,这套设计里的格栅和下方给料机采用了倾翻式的倾角布置,这个角度是经过散料安息角测算的,

  既能够让合格粒度的物料依靠自重顺利滑入给料机槽体,又不会因为坡度过大导致物料下滑速度过快冲击给料机底板,同时倾翻的结构形式也让格栅下方的检修通道有了足够的操作空间,日常清理栅条卡塞的大块、更换给料机易损件的时候,不需要搭建额外的检修平台,作业人员在侧面通道就能完成操作。给料机部分采用振动给料的结构形式,安装位置和下方带式输送机的受料点精准对齐,给料槽的出料口做了收口设计,能够让物料以集中的料流落到皮带中部,避免偏载造成的皮带跑偏、撒料问题。整套钢结构支架的立柱排布避开了地下巷道的原有管线和支护结构,基础载荷按照满载卸料时的最大冲击载荷做了冗余设计,支架的横梁和立柱连接位置采用加劲板补强,能够承受铲运机卸料时大块岩石的持续冲击,

  不会出现结构变形的问题。侧面的溜槽结构做了分段设计,磨损严重的下段采用可更换的耐磨衬板结构,不需要整体更换溜槽就能完成磨损修复,降低后期维护成本。在设计过程中,首先核算了8立方铲运机单次卸料的物料总重量,结合2.3t/m3的物料密度,算出单次卸料的最大冲击载荷,以此为依据校核格栅、支架、给料机本体的结构强度,确保卸料时不会出现结构失稳;其次针对散料在格栅面的滑动特性,反复调整格栅的倾翻角度,既避免栅面堆料,又控制物料下滑速度,减少对给料机的冲击磨损;另外还考虑了地下作业的安装空间限制,整套装置拆分成多个模块化部件,最大单件重量匹配井下常规吊装设备的起重能力,不需要额外调用大型吊装设备就能完成井下组装作业。

  给料机的振动参数也和格栅的倾翻角度做了匹配,当栅面拦截的大块物料积累到一定重量时,给料机的振动能够传递到格栅位置,带动栅条产生微幅振动,减少小块物料卡在栅条间隙的概率,降低人工清理的频次。下方带式输送机的导料槽长度按照物料下落的抛物线轨迹设计,能够完全罩住料流,避免卸料时产生的粉尘外溢,适配井下作业的防尘要求。整套布局没有额外占用巷道的通行宽度,支架侧面预留的检修通道宽度满足井下设备搬运和人员通行的安全要求,电气线路的走线槽沿着支架立柱内侧布置,避免被下落的物料砸损。不同于常规地面受料站的大空间布局,这套设计充分考虑了地下作业的空间受限、通风条件差、吊装能力有限的实际工况,所有结构件的设计都优先兼顾可靠性和易维护性,比如易磨损的衬板、易损的振动部件都布置在人员容易到达的位置,日常巡检的时候不需要爬到设备顶部就能检查部件的磨损情况。另外格栅的栅条采用耐磨合金钢材质,安装形式为可拆卸式,当某一根栅条被大块砸变形或者磨损超限的时候,可以单独更换,不需要整体更换格栅总成,大幅降低备件成本。给料机的驱动装置布置在支架的侧面平台上,平台周围设置了安全防护栏杆,人员站在平台上就能完成驱动装置的日常注油、紧固件检查等维护作业,不需要停机进入设备内部操作,提升了作业安全性。
