硬岩矿山用双作用径向门溜槽结构

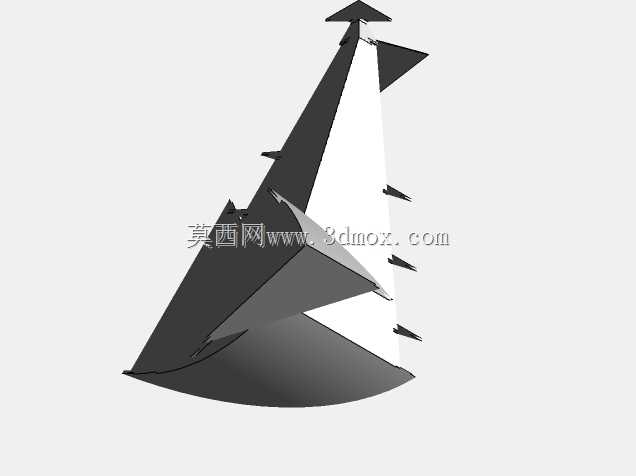

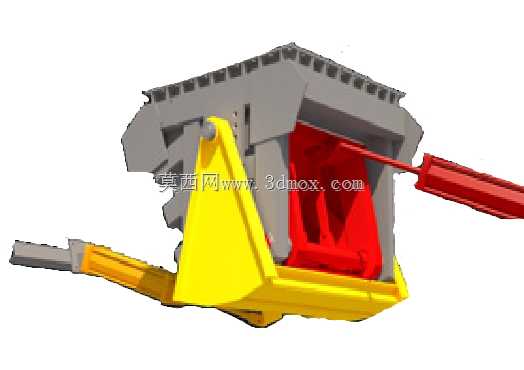

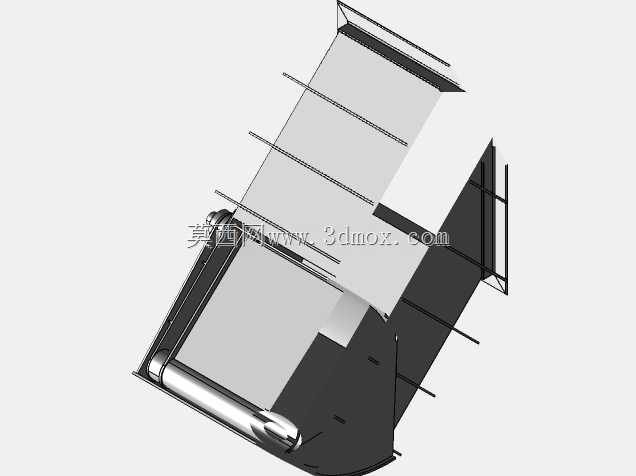

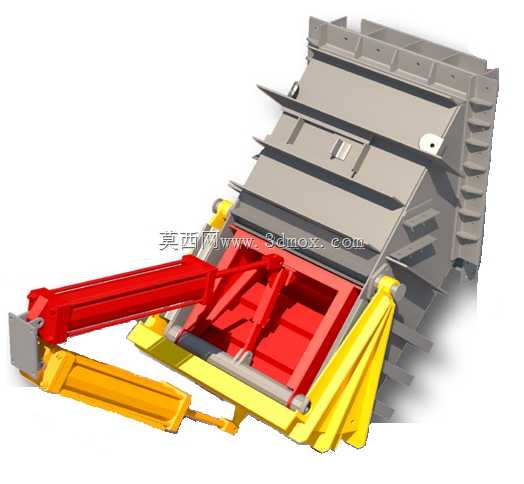

　　在硬岩地下矿山的采出物料转运环节，溜井、筒仓或是地表料堆的卸料端一直是物料转运堵料、撒料的高发点位，传统卸料结构往往需要搭配振动给料机才能完成向皮带输送系统的均匀给料，不仅额外增加了设备投入成本，振动部件的井下维护难度也始终困扰着现场运维人员。这款双作用径向门溜槽的设计，正是针对这类工况痛点做的定向结构优化，在常规矿山的物料粒度、湿度适配区间内，无需额外搭配振动给料机，即可直接完成物料的均匀卸料，甚至可以直接将物料排放至矿车或是轨道料斗内，省去了中间转运环节的设备配置。从结构设计逻辑来看，该溜槽采用径向启闭的闸门结构，通过两侧的铰接驱动臂带动弧形闸门动作，相比传统插板式闸门，径向运动的轨迹不会被仓内积压的矿石卡滞，

　　闸门的受力方向沿径向分散，不会出现插板阀常见的被物料压死无法启闭的问题。溜槽的主体受料段采用加厚耐磨衬板的腔体设计，进料端的法兰接口可以直接与溜井底部的预埋法兰、筒仓出料口做适配安装，安装时需要预留闸门启闭的摆动空间，尤其是两侧驱动臂的回转半径范围内，不能布置其他管线或是设备结构，避免干涉闸门的全开全关动作。溜槽的出料端做了导流倾角设计，角度匹配矿石的自然安息角，既能保证物料在重力作用下顺畅滑落，又不会因为倾角过大导致物料流速过快砸损下游皮带或是矿车箱体。在功能适配性上，该结构可以根据现场的物料通过量调整闸门的开启角度，实现不同给料量的调节，当搭配振动给料机使用时，还可以作为检修闸门切断料流，方便下游给料设备的维护更换，

　　相比单一功能的卸料溜槽，双作用的结构设计兼顾了常态给料和检修截料的双重需求。建模过程中对各铰接点的配合间隙做了合理预留，铰接位置设计了润滑注油通道，适配井下多粉尘的作业环境，减少转动副的磨损卡滞风险，整体结构的受力点均做了加强筋布置，能够承受仓内料柱的垂直压力，不会出现长期受压变形的问题。
