户外便携折叠休闲躺椅结构设计

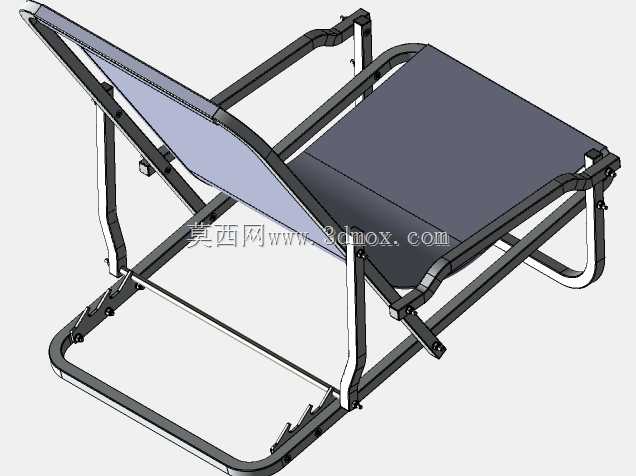

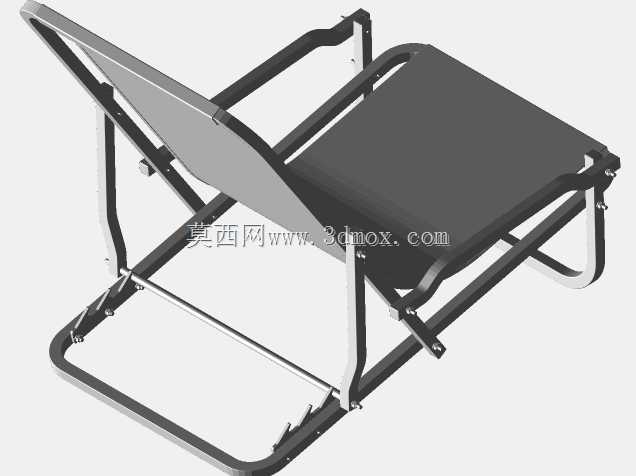

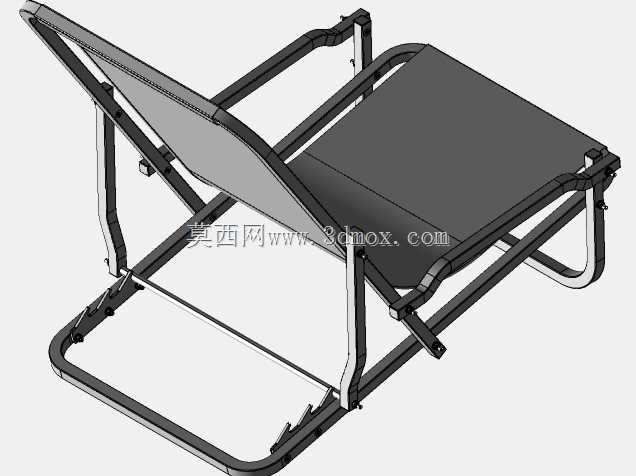

　　这款折叠躺椅的结构设计，核心围绕户外临时休憩、小户型空间收纳、多场景快速部署的实际需求展开，框架采用圆管弯折成型的金属构件作为受力主体，所有铰接位置均做了同轴度公差约束，保证折叠展开过程中无卡滞、无结构干涉。从实际使用场景来看，这类躺椅可覆盖户外露营临时休憩、阳台午后休闲、办公区域临时午休、展会现场临时休息位布置等多个场景，折叠状态下整体厚度控制在120mm以内，可轻松塞入普通家用储物柜、汽车后备箱侧储物格，甚至常规办公桌下方的空隙，完全不占用固定使用空间。

　　展开状态下，躺椅的坐面与靠背采用一体化张紧的织物承托面，靠背倾角设置为110度，这个角度是经过人体工程学验证的放松姿态角度，既不会因为角度过陡导致腰背部受力集中，也不会因为角度过平造成起身困难。扶手位置与坐面的高度差设置为220mm，手臂自然放置时肘部可完全贴合扶手面，长时间倚靠不会出现肩部悬空的疲劳感。框架底部的四个支撑脚做了外翻式的受力分散设计，每个支脚的触地位置都预留了防滑脚垫的安装位，安装防滑脚垫后，即使在光滑的瓷砖地面、木质地板上使用，也不会出现滑动移位的问题，同时避免金属框架直接接触地面造成漆面磨损或者地面刮花。

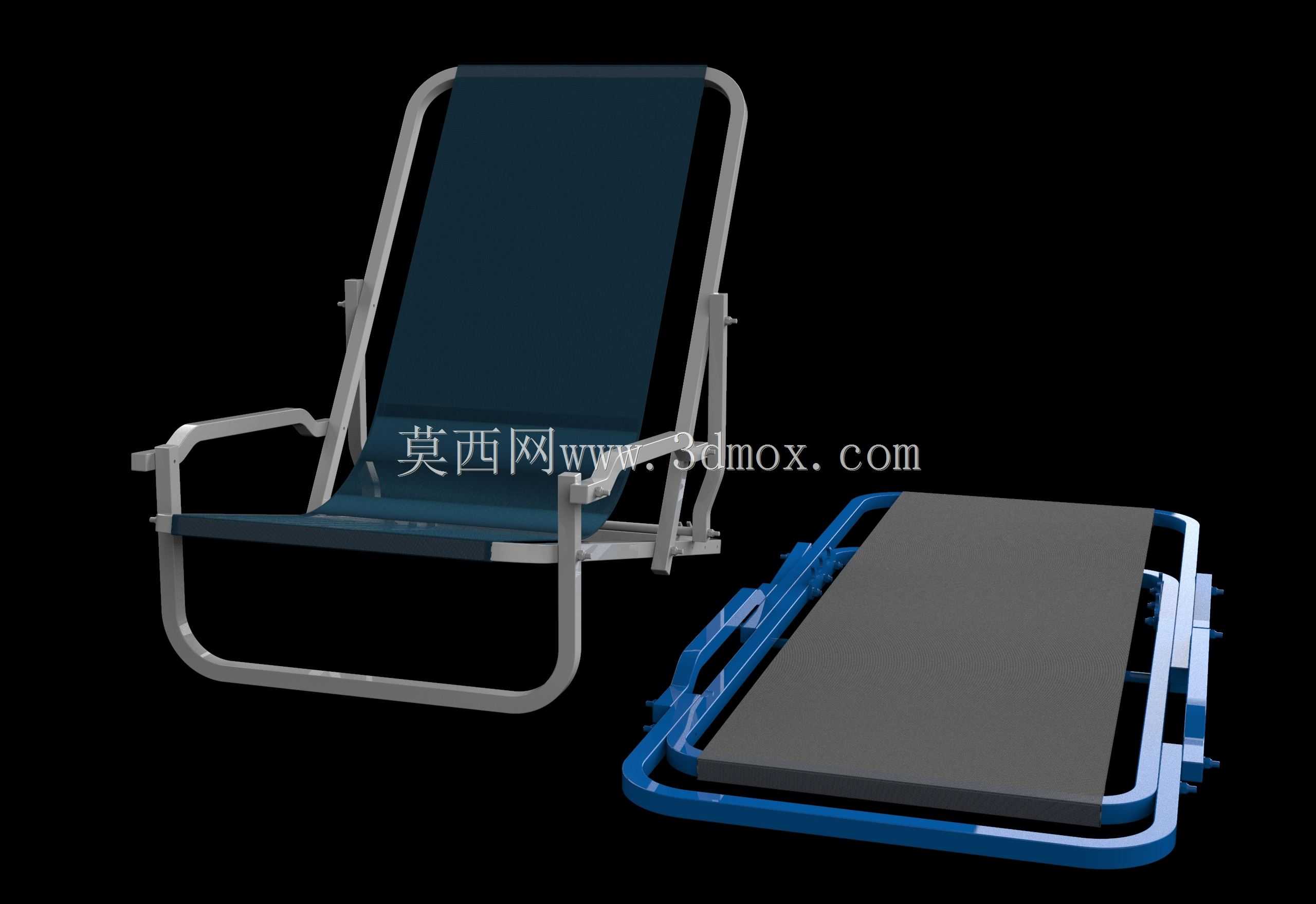

　　折叠机构的设计是整个产品的核心，采用双侧对称的四连杆铰接结构，所有铰接轴均采用带防脱限位的销轴结构，销轴与管套之间预留0.2mm的转动间隙，既保证转动顺畅，又不会因为间隙过大造成框架晃动。折叠操作无需额外解锁开关，只需向上抬起坐面前沿，整个框架就会顺着连杆轨迹自动收拢，收拢过程中织物承托面会自然夹在两层框架之间，不会出现织物被铰接结构夹损的问题。展开时只需将两侧框架向外拉开，当连杆结构运动到死点位置时，会自动形成刚性支撑，无需额外的锁止构件就能承受额定载荷，这种无锁止的死点支撑结构，既减少了零部件数量降低装配成本，又避免了锁止构件失效带来的安全隐患。

　　从安装边界来看，这款躺椅展开后的整体占地尺寸为长1200mm、宽650mm、高800mm，只要预留出这个尺寸的平整地面空间即可完成部署，不需要额外的地面固定或者墙面支撑。框架的金属管材选用壁厚1.2mm的薄壁圆管，在保证整体结构强度的前提下尽可能降低自重，整椅重量控制在5.8kg，成年用户可单手提携移动。承托织物选用高韧性的耐磨牛津布材质，通过压条嵌入框架管的预留槽内固定，不需要额外的螺丝或者绑带，织物出现磨损后可单独拆卸更换，不需要整体报废框架，降低了后期使用的维护成本。

　　在结构强度校核层面，整个框架的受力路径经过反复优化，用户落座时的冲击力会通过坐面框架均匀分散到四个支撑脚，靠背位置的受力会通过两侧的斜向支撑管传递到后支撑脚，不会出现局部应力集中的问题。按照常规家用休闲家具的载荷标准，框架可承受120kg的静载荷，反复折叠测试可达3000次以上无结构松动、无构件变形，完全满足日常高频使用的需求。框架表面做了喷塑处理，可应对户外轻度的雨淋、日晒环境，短时间放置在户外不会出现漆面脱落或者管材锈蚀的问题。

　　不同于普通固定结构的休闲椅，这款折叠躺椅的结构设计完全围绕“便携、易收纳、快部署”的核心需求，没有多余的装饰性构件，所有结构件都同时承担受力与功能实现的作用，没有冗余设计。在实际建模过程中，所有弯折管材的弯折半径都统一设置为管材直径的2倍，符合常规圆管弯折加工的工艺要求，不需要定制特殊的弯折模具，可直接采用常规的管材弯折设备加工，铰接位置的销轴、垫片均采用标准件，不需要定制特殊的五金配件，整体加工装配难度低，适合批量规模化生产。
