TSU600配套路由器安装网络机架

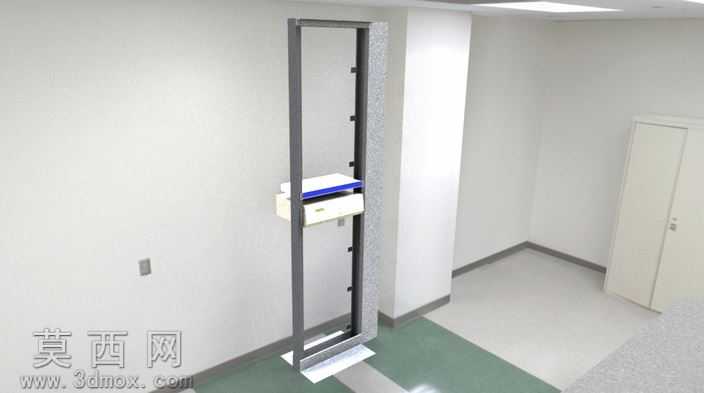

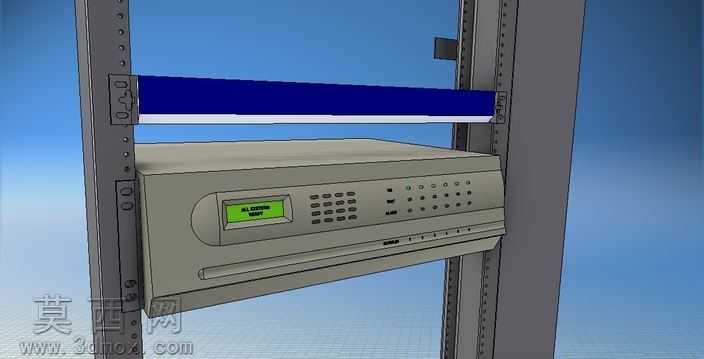

本网络机架为适配TSU600设备与路由器集成安装设计，采用三维建模完成整体结构搭建，建模过程中严格遵循标准机柜安装尺寸规范，对机架立柱、设备托板、固定卡扣等核心部件进行1:1比例还原。建模阶段优先完成主体框架的参数化绘制，两侧立柱采用标准U位开孔设计，每处安装孔位的间距、孔径均参照通用通讯机柜安装标准设定，确保设备安装时的孔位匹配度，避免后期装配出现错位问题。托板部分根据路由器与TSU600设备的底部轮廓做了适配性结构设计，边缘设置限位挡边，可防止设备在安装或运维过程中出现滑落移位，托板与立柱的连接采用快装卡扣结构，无需额外工具即可完成托板高度调节，适配不同尺寸的网络设备安装需求。材质渲染阶段，机架主体金属部件赋予哑光冷轧钢材质，调整金属粗糙度参数还原真实机柜的磨砂质感，设备外壳采用浅灰色工程塑料材质，前面板的显示屏、按键、接口区域分别做了细节材质区分，显示屏添加轻微发光效果模拟设备通电状态，按键区域做细微凹凸纹理处理提升真实感，整体渲染采用冷色调打光，清晰展现机架与设备的装配关系与结构细节。设计思路围绕网络设备的便捷安装与稳定固定展开，既保证机架自身的结构强度，又兼顾设备安装后的散热空间预留，托板与设备接触位置预留了散热间隙，两侧立柱的走线槽结构可规整收纳设备连接线，避免线路杂乱影响运维操作，整体结构简洁实用，可直接用于网络布线场景的安装方案演示、设备装配模拟以及相关通讯安装工程的方案展示。
