THOR系列600型100规格焊接扩展块

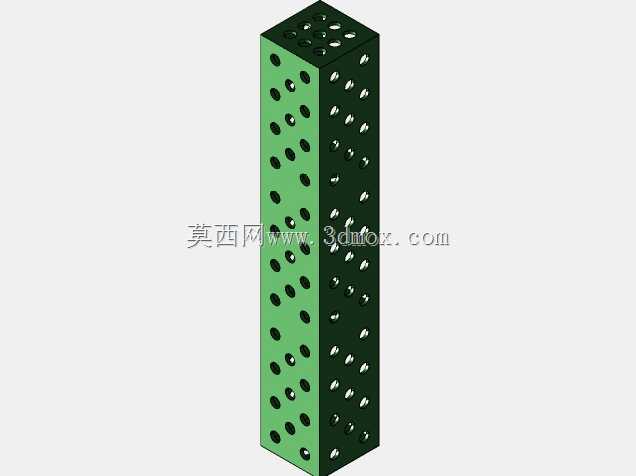

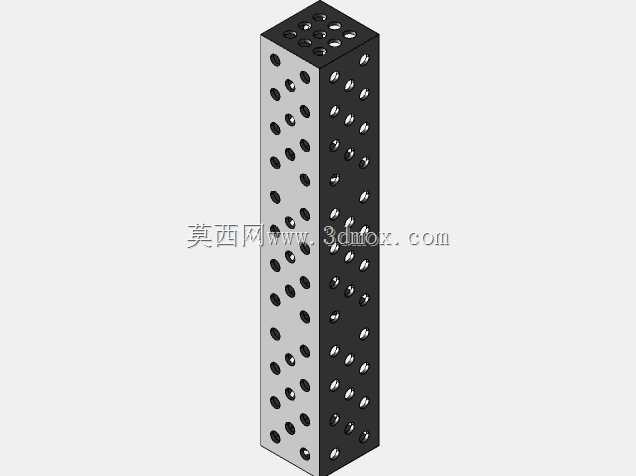

　　在焊接工装的实际搭建场景中，经常会遇到工件定位面高度不足、两个相邻工装台需要拼接形成更大作业面的情况，这类需求在多品种小批量的钣金焊接、框架类工件焊接作业中尤为常见。这款扩展块正是针对这类工况设计的功能型工装配件，主体采用方形截面的长条结构，整体为100mm长度规格，适配THOR 600系列焊接工作台的安装孔位标准，可直接通过标准锁紧销与工作台面完成固定，无需额外加工转接件。从结构设计来看，块体四个立面均按照标准孔距阵列布置了通用安装孔，孔位精度与工作台原生孔位保持一致，相邻面的孔位垂直度控制在工装使用要求范围内，既可以作为垫高块将原有定位元件抬升至所需作业高度，解决工件悬空部位焊接时定位支撑不足的问题，也可以作为中间连接块，

　　将两个独立的焊接工作台沿端面拼接，拼接后两个台面上的孔位可保持连续的定位基准，满足大尺寸框架、长条形构件的焊接装夹需求。设计时特意在块体中间预留了贯通的操作孔，当扩展块安装在工作台侧面作为延伸支撑时，焊工可以通过该孔位接触到工件靠近工作台内侧的焊缝位置，避免常规实心垫高块遮挡操作空间导致的焊缝可达性差、焊枪角度受限的问题，减少焊接过程中需要反复调整工件装夹位置的次数。在实际选型使用时，需要注意该扩展块的安装边界：其端面的连接孔位与同系列同规格的扩展块可实现轴向拼接，多块串联时可获得不同的垫高高度，立面的孔位可直接安装标准的定位销、夹紧钳、角度支座等通用焊接工装附件，无需对扩展块本身进行二次加工。块体的孔口位置做了轻微的倒角处理，

　　既可以避免安装销件时刮擦销体表面，也能减少焊接飞溅附着在孔口造成的孔位堵塞，日常维护时只需用钢丝刷清理表面飞溅即可，长期使用后孔位磨损超差时可直接单独更换，无需更换整组工装，能有效降低焊接工装的长期使用成本。在汽车零部件焊接、五金框架加工、非标设备机架预焊等场景中，这类标准化扩展块可以大幅减少专用垫高工装的制作量，提升工装搭建的效率，保证不同工位之间的定位基准统一，减少工件多次装夹带来的形位公差累积问题。
