2Kw台达ASDA-A系列交流伺服电机三维建模

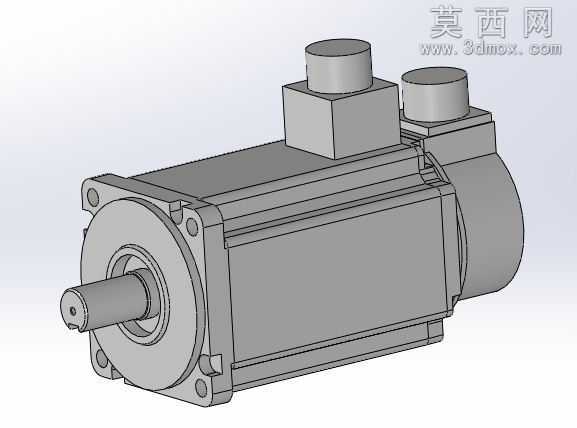

本模型为2Kw功率等级的交流伺服电机三维建模作品，建模过程以台达ASDA-A系列伺服电机的实际产品参数为设计依据，严格还原真实伺服电机的外观结构与装配逻辑。建模阶段采用SolidWorks软件完成全参数化特征构建，首先从输出轴部分开始绘制，精准还原轴端的中心孔、键槽结构以及轴伸的配合尺寸，确保轴段的同轴度、台阶过渡圆角完全符合工业产品的设计规范；随后构建前端法兰安装面，完整复刻法兰上的安装定位孔、止口结构以及端盖的固定螺栓孔位，保证安装接口的尺寸精度可直接用于虚拟装配仿真。电机主体的机壳部分采用拉伸与倒角结合的建模方式，还原机壳表面的散热筋结构、壳体拼接的止口定位特征，同时对机壳上的铭牌安装区域、接地标识位置做了细节还原；机壳尾部的两个接线盒结构分别对应动力接线与编码器接线功能，建模时区分了两个接线盒的尺寸差异，还原接线盒的安装凸台、盒盖的固定结构以及线缆引出的防水接头造型，尾部的编码器端盖、后端盖的固定螺栓布局也完全参照真实产品结构完成。模型渲染阶段采用哑光金属材质模拟电机壳体的铸铝质感，输出轴部分采用光亮钢材材质区分不同部件的材质属性，接线盒部分采用稍深的金属灰材质做视觉区分，整体渲染效果贴合真实工业电机的外观质感。设计过程中重点考量了伺服电机的结构合理性，所有部件的装配间隙、螺栓孔的对位关系都经过校验，模型无破面、无重叠特征，各独立部件可单独拆分用于装配演示，既可以用于自动化设备的整机布局虚拟装配，也可作为伺服电机选型阶段的三维参考模型，帮助设计人员快速完成设备的动力部件布局校验，直观展示伺服电机的安装尺寸与外部轮廓，避免实际装配中出现的尺寸干涉问题。
