散装水泥储料仓及配套罐车作业场景

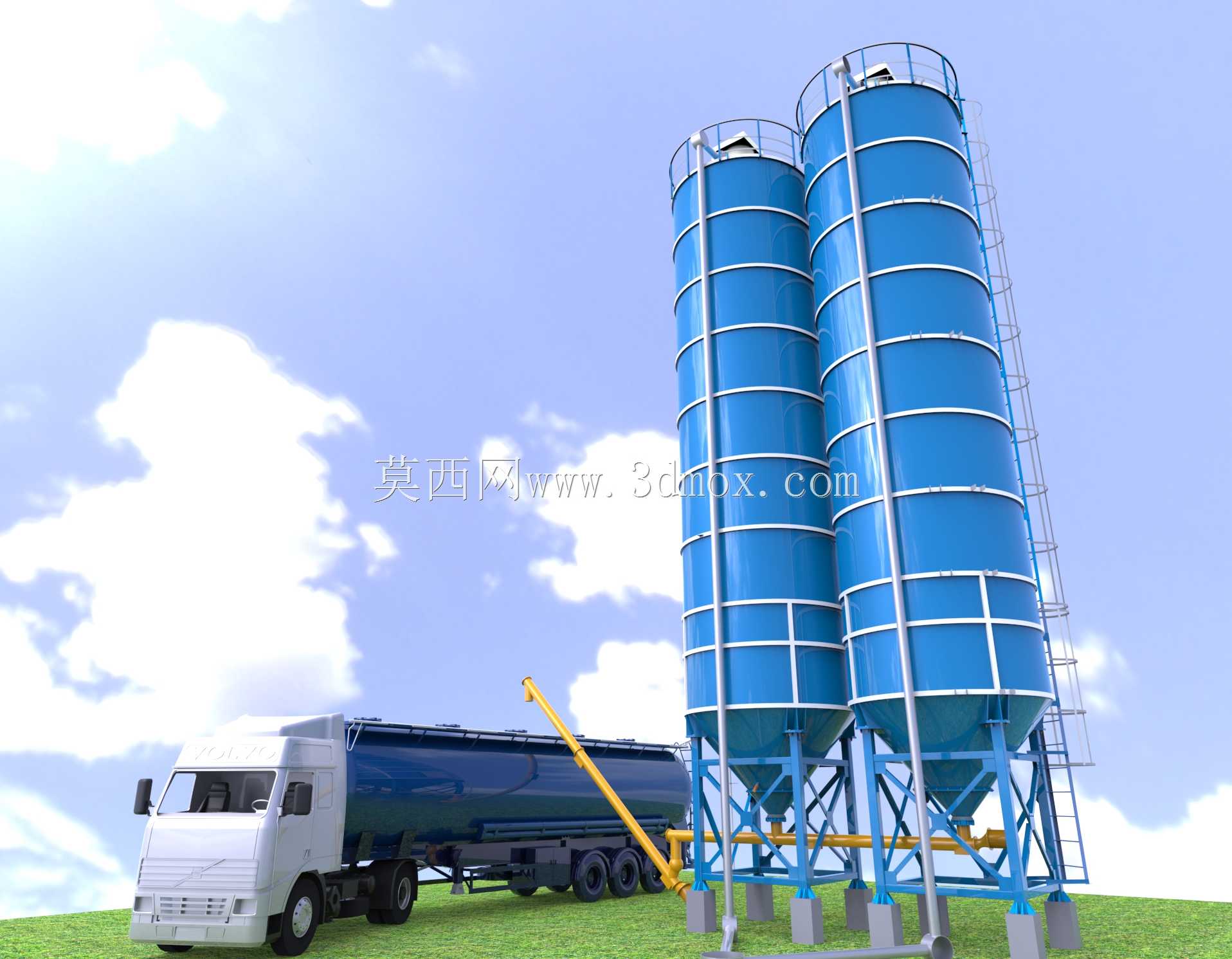

　　这套三维建模内容还原了商混站、预制构件厂常见的散装水泥中转存储作业场景，核心包含两台立式钢板焊接储料仓，以及配套的散装水泥输送罐车，完整复现了粉料从运输到入仓存储的典型工位布局。从实际工程应用来看，这类立式储料仓是散装粉状物料存储的核心设施，除了水泥存储外，也可适配粉煤灰、矿粉等粉状建材的密闭存储需求，常见于商品混凝土搅拌站、干粉砂浆生产厂区、大型预制构件生产基地，也会在桥梁、隧道等大型基建项目的临时拌合站中布设，核心作用是实现粉状物料的密闭存储，避免粉料受潮结块、扬尘散逸，同时配合下方的计量输送装置，实现生产过程中粉料的精准定量供给。

　　从设备功能设计角度看，两台储料仓采用并联布设方式，单仓采用分段卷制钢板焊接成型，仓体上部为等直径圆柱段，下部为锥角约60度的锥形出料段，这种锥角设计是经过实际物料安息角测算确定的，能够保证水泥这类流动性一般的粉状物料依靠自重顺利滑落至出料口，避免仓内积料、起拱堵料。仓体外部设置多道环形加强筋与竖向支撑肋，配合底部的格构式钢制支架，能够满料状态下的结构载荷，同时抵消侧向风载对高耸仓体的影响，每台仓体外侧都设置了连续爬梯与顶部检修护栏，方便运维人员定期检查仓顶的除尘装置、料位计、压力安全阀等附属配件，爬梯的踏步间距、护栏高度都符合工业设备安全防护的常规设计要求。仓体之间设置了连通的输送管线接口，可分别接入气力输送管道，既可以接收罐车输送来的散装水泥，也可以在生产时向下方的计量斗输送物料。

　　配套的散装水泥罐车采用卧式罐体结构，罐体自带倾斜卸料角度，车辆停靠在储料仓侧方的指定卸料位后，可通过车载压缩空气系统将罐内水泥流化，再通过架设在车体与仓顶之间的倾斜输送臂，将粉料以气力输送的方式泵入储料仓内，模型中还原了输送臂的铰接连接结构，能够适配不同高度的仓体进料口位置，也可在车辆停靠位置存在小幅偏差时调整对接角度，避免硬性对接造成的结构损坏。

　　从安装边界与尺寸适配角度来看，这类并联储料仓的布设需要预留足够的车辆回转空间，单仓直径通常在3米左右，整体高度（含支架）一般在15米上下，两台仓体的中心间距需要预留出爬梯、管线安装的操作空间，通常控制在1.5倍仓体直径左右，避免间距过小导致安装、运维空间不足，同时仓体基础需要做钢筋混凝土浇筑，根据场地地质承载力核算基础尺寸，保证满料状态下的基础沉降量控制在允许范围内。罐车的停靠区域需要做硬化处理，同时预留卸料操作的安全距离，车辆尾部与仓体支架的间距不小于2米，方便操作人员对接输送管道、观察卸料状态。

　　建模过程中对仓体的焊缝位置、加强筋的排布、支架的连接节点都做了贴合实际的还原，没有做过度简化，能够直观展现这类储料设施的结构组成与空间布局，对于拌合站的场地布局规划、储料仓的结构设计参考、作业流程的模拟演示都有实际参考价值，也可作为相关场景的可视化展示素材，帮助设计人员快速核对设备布设的空间干涉问题，提前预判管线走向、车辆通行路径的合理性，减少现场施工阶段的设计变更。
