标准瓦楞卡板箱结构三维设计

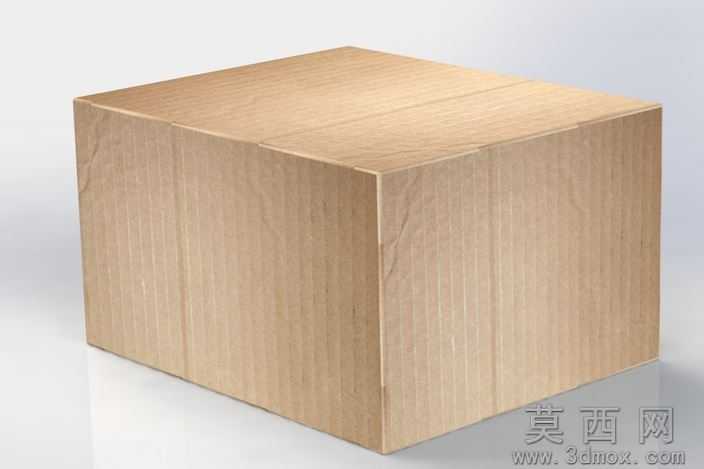

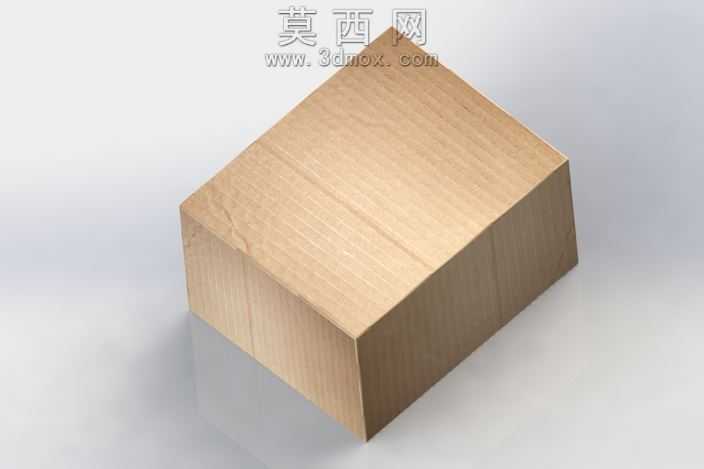

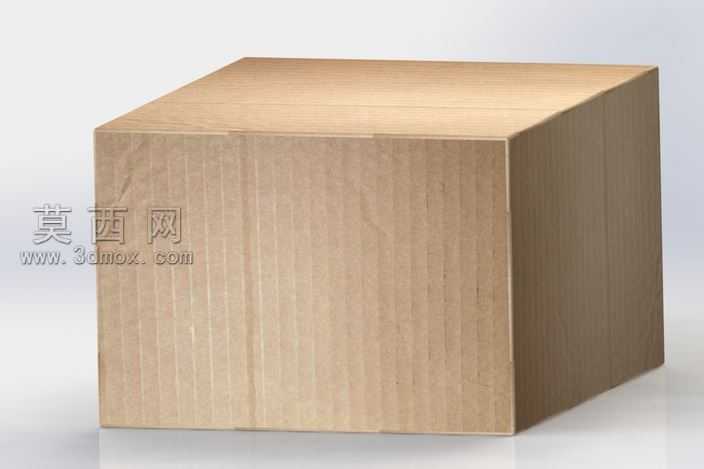

本作品为标准规格卡板箱的三维参数化建模成果，建模过程严格遵循11.5°×14°×8°的尺寸约束，采用SolidWorks平台完成全流程结构搭建。建模阶段优先采用自底向上的装配思路，先拆分箱体的各面瓦楞纸板构件，分别绘制单张纸板的折弯轮廓草图，通过钣金特征模块定义纸板的折弯系数与压痕位置，还原真实瓦楞纸板折叠成型的工艺逻辑，避免实体建模出现的结构干涉问题。材质渲染环节，针对瓦楞纸板的表面肌理做了精细化调整，在材质编辑器中导入实拍瓦楞纸的纹理贴图，调整凹凸通道的强度参数还原纸板表面的竖向瓦楞纹路，同时设置低反光度的漫反射材质属性，匹配纸质材料哑光的视觉特性，箱体边缘的折角位置做了微小的圆角处理，还原真实纸板折叠后不会出现绝对尖锐直角的物理特性。结构设计上，箱体采用常规的对口盖拼接结构，箱盖的搭接尺寸经过参数化校验，确保闭合后缝隙均匀贴合，箱体侧壁的拼接位置预留了涂胶贴合的重叠区域，完全符合常规瓦楞纸箱的生产加工工艺要求。建模过程中对所有构件做了全局参数关联，修改基础尺寸参数即可快速生成不同规格的同结构卡板箱，具备良好的参数复用性。渲染阶段采用柔和的影棚布光方案，主光源从侧上方45度角投射，搭配底部补光消除箱体底部的死黑阴影，背景采用浅灰色渐变环境，突出卡板箱本身的结构形态，最终渲染效果能够清晰展示箱体的整体比例、表面肌理与拼接结构，可直接用于物流包装方案展示、仓储容器选型参考等场景，模型结构严谨无冗余特征，所有装配约束完整，可直接导出工程图用于生产参考。
