带安装螺杆的V型槽载物皮带轮结构

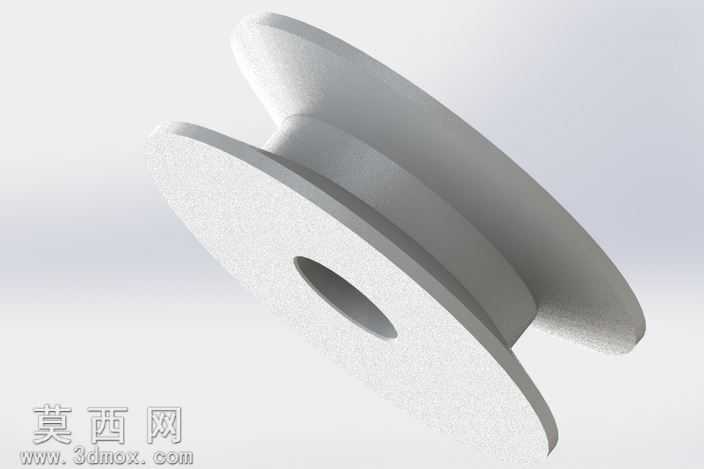

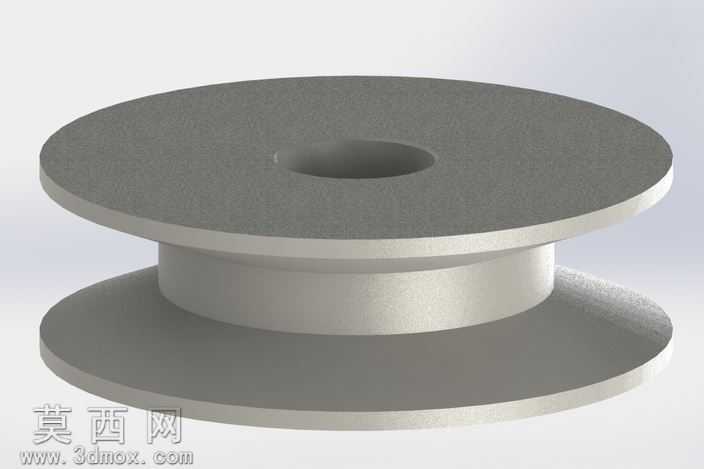

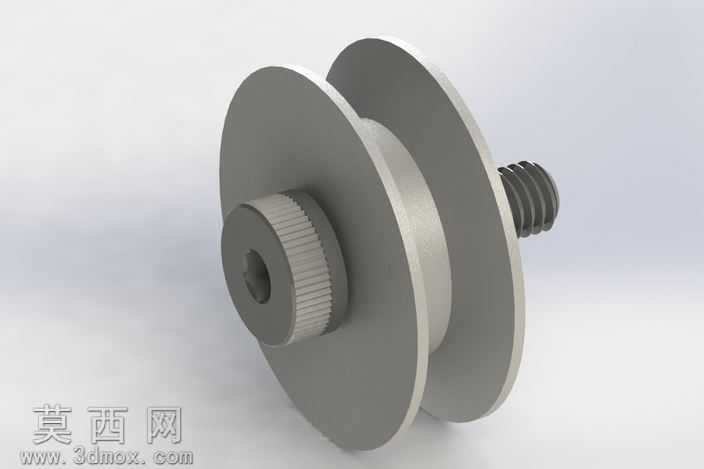

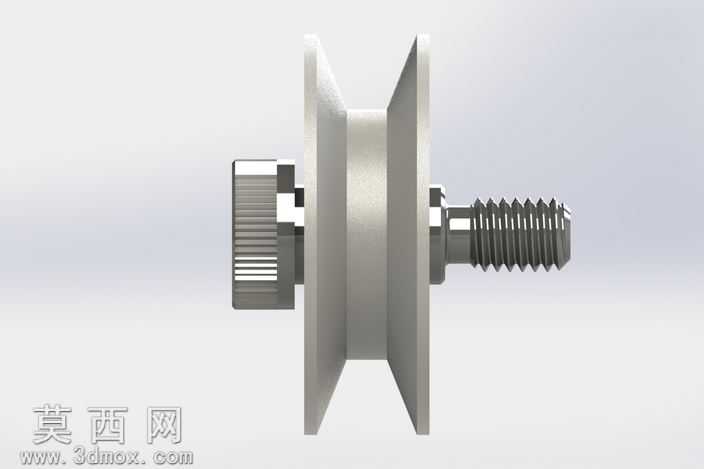

该V槽皮带轮采用三维参数化建模方式完成全结构构建，建模过程中首先以旋转凸台特征生成带轮主体的基础轮廓，精准控制V型槽的夹角、槽深与槽面粗糙度参数，确保槽型能够与对应规格的三角皮带实现稳定贴合，避免传动过程中出现打滑、偏磨的问题。带轮主体两侧设置对称的挡边结构，建模时通过拉伸切除特征完成挡边与轮槽的过渡圆角处理，消除结构应力集中点，提升零件的结构强度。带轮一侧集成了滚花调节螺母结构，建模时通过阵列特征生成螺母外圈的防滑滚花纹理，还原实际零件的防滑操作手感，方便装配过程中的手动预紧调节；另一侧延伸出标准外螺纹安装螺杆，建模时严格遵循公制螺纹的牙型、螺距参数，通过螺旋扫描特征生成真实的螺纹牙型结构，而非简化的贴图示意，确保模型能够直接用于装配干涉检查、装配工艺模拟。材质设置上，带轮主体部分赋予赛钢、聚甲醛热塑性工程塑料材质，调整材质的漫反射、粗糙度参数还原工程塑料哑光、略带细微颗粒的表面质感，滚花螺母与安装螺杆部分赋予金属材质，添加轻微的金属反光与表面镀层质感，区分不同零件的材质属性。渲染阶段采用柔和的工作室环境光，添加辅助补光消除轮槽内部的阴影死角，清晰展现V槽的轮廓结构、螺杆的螺纹细节以及滚花部分的纹理特征。设计思路上，该结构为简易载物滑轮结构，将带轮、调节螺母、安装螺杆集成于一体，无需额外的复杂安装支架，可直接通过螺杆端固定于设备机架上，滚花螺母可灵活调节带轮的轴向安装位置，适配不同宽度的传动空间，整体结构紧凑，零件数量少，装配便捷，适用于轻载传动场景下的皮带导向、动力传递需求，建模过程中对所有配合面的尺寸公差进行了预留，确保模型导出后可直接用于工程图生成、3D打印样件验证或者数控加工编程使用，轮体部分做了等壁厚处理，避免注塑成型过程中出现缩痕、翘曲等工艺缺陷，兼顾了结构性能与加工工艺性。
