铣床Z轴曲柄传动适配连接构件

在普通立式铣床的日常操作场景里，Z轴方向的工作台升降调节是每一位铣工都要频繁操作的动作，常规的铣床升降手轮操作圈数多、行程调节效率低，尤其是在工件装夹找正、粗加工大余量进退刀的环节，反复转动手轮会占用大量辅助工时，这款适配构件正是针对Bridgeport系列膝部式铣床的Z轴调节需求开发的传动转接部件。从实际使用逻辑来看，它可以直接和常规手持电钻的输出夹头配合，将电钻的旋转动力传递到铣床原有的Z轴调节蜗杆端，替代人工手动转动手轮的操作，实现Z轴方向工作台的快速升降，大幅缩短大行程调节的耗时，在批量加工工件的上下料、不同厚度工件的粗定位环节，能有效降低操作人员的劳动强度，提升单机的作业周转效率。

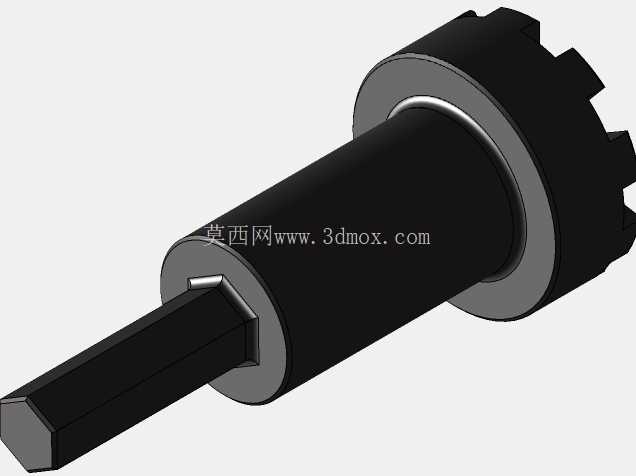

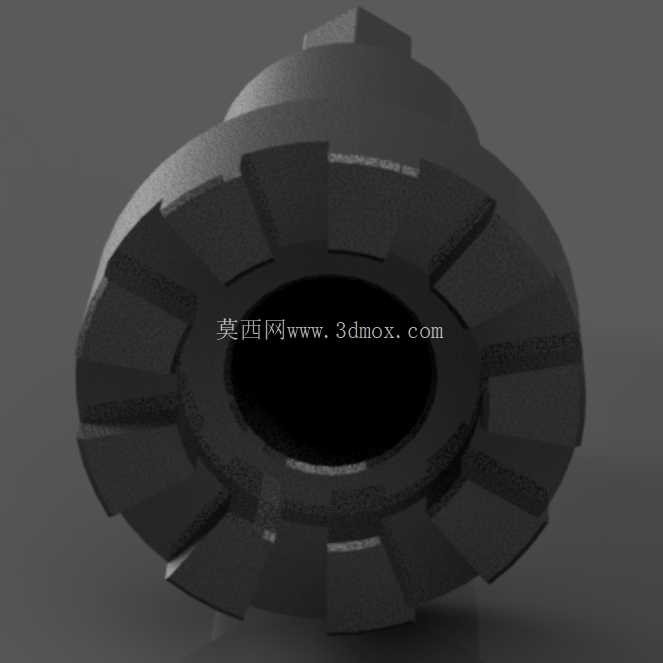

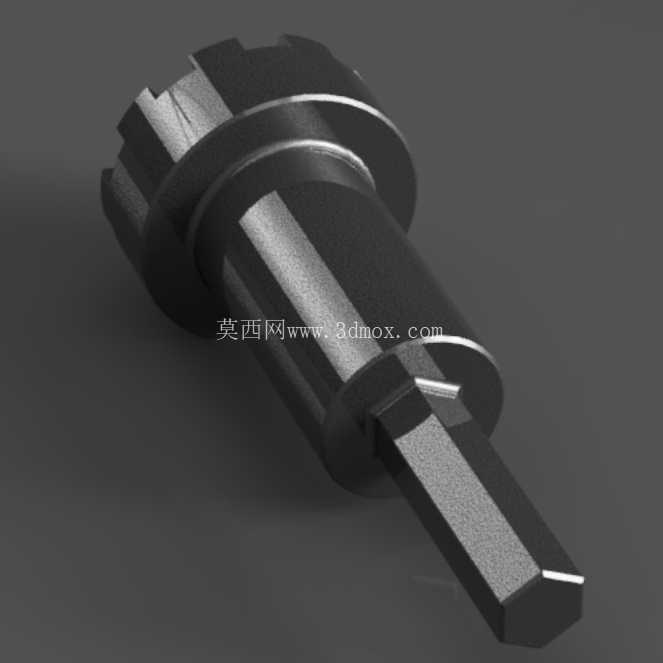

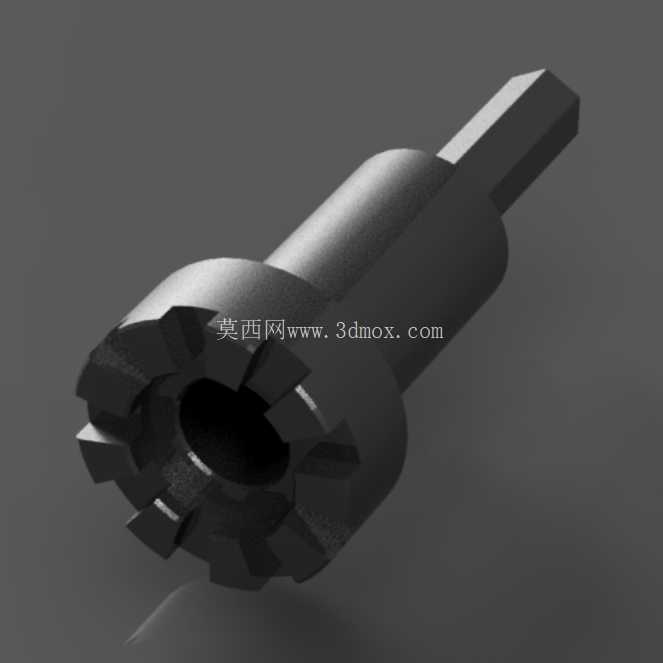

从结构设计的角度拆解，构件整体采用同轴回转体布局，靠近动力输入端的是带内花键的端齿结构，这个部位是和铣床原有Z轴调节轴的对接端，端齿的齿形参数完全匹配原机调节轴的外齿廓，安装时不需要对原机结构做任何打孔、焊接类的破坏性改造，直接将齿端对准原轴推入即可完成啮合，齿侧预留了0.02mm的配合间隙，既保证传动过程中不会出现卡滞，也能避免间隙过大导致的传动空程，调节到位后可以直接拔出构件，切换回原有的手轮微调模式，不会干涉机床原有的精细进给操作。构件中间的圆柱段是传动扭矩的主体部分，直径根据电钻输出的最大扭矩做了等强度校核，采用45号钢调质处理的材质方案，表面做发黑防锈处理，在传递电钻最大输出扭矩的时候不会出现扭转变形，圆柱段的表面粗糙度控制在Ra1.6，既不会因为过于光滑导致手持插拔时打滑，也不会因为粗糙度过高积攒加工切削液和铁屑。靠近电钻连接端的是标准六角传动头，尺寸匹配市面上绝大多数10mm、13mm规格的手持电钻夹头的夹持范围，六角头的对边尺寸公差控制在h6级别，夹头夹紧后不会出现偏心晃动，传动过程中动平衡表现稳定，不会因为高速转动产生额外的振动传递到机床调节机构上。

关于安装边界的尺寸控制，构件整体的轴向长度控制在120mm以内，安装后突出机床Z轴端盖的长度不超过80mm，不会和机床周边的冷却管路、进给手柄产生空间干涉，端齿啮合段的轴向插入深度为15mm，和原机手轮的啮合深度保持一致，不会出现插入过深顶坏内部蜗杆轴承、或者插入过浅导致传动脱开的问题。在实际应用场景中，除了常规的立式铣床Z轴快速调节，这款构件也可以适配同结构的炮塔铣床、万能摇臂铣床的Z轴升降调节，只要轴端齿形参数匹配，都可以实现快速转接，在模具加工车间、小型机械加工门店的单台机床上配置一个这样的构件，就能覆盖所有大行程Z轴调节的需求，不需要对每台机床做动力化改造，成本远低于加装Z轴快速进给电机的方案。

从功能特性上看，它没有复杂的传动结构，整体是一体化的刚性构件，不存在易损的活动零件，日常使用只需要在每次用完后擦拭掉表面的切削液和铁屑，定期在端齿部位涂抹少量润滑脂即可，使用寿命和机床原有手轮相当，不会因为频繁插拔出现齿形磨损。在设计过程中，特意将六角传动头和主体圆柱段的衔接位置做了R3的圆角过渡，避免应力集中导致的断裂风险，端齿的齿顶做了0.5mm的倒角，安装时不需要反复对准齿位，靠倒角的导向作用就能顺利滑入啮合，哪怕是操作不熟练的学徒工，也能在几秒钟内完成安装和拆卸。在实际测试中，搭配普通500W功率的手持电钻，可以实现Z轴工作台每分钟300mm的升降速度，是手动转动手轮速度的8-10倍，在需要频繁更换不同高度工装的加工场景下，单班累计可以节省20-30分钟的辅助操作时间，且电钻的扭矩输出稳定，不会因为人工施力不均导致手轮转动卡顿，调节过程中工作台升降平稳，不会出现窜动影响工件的装夹精度。
