四旋翼双向倾斜动力电机组结构设计

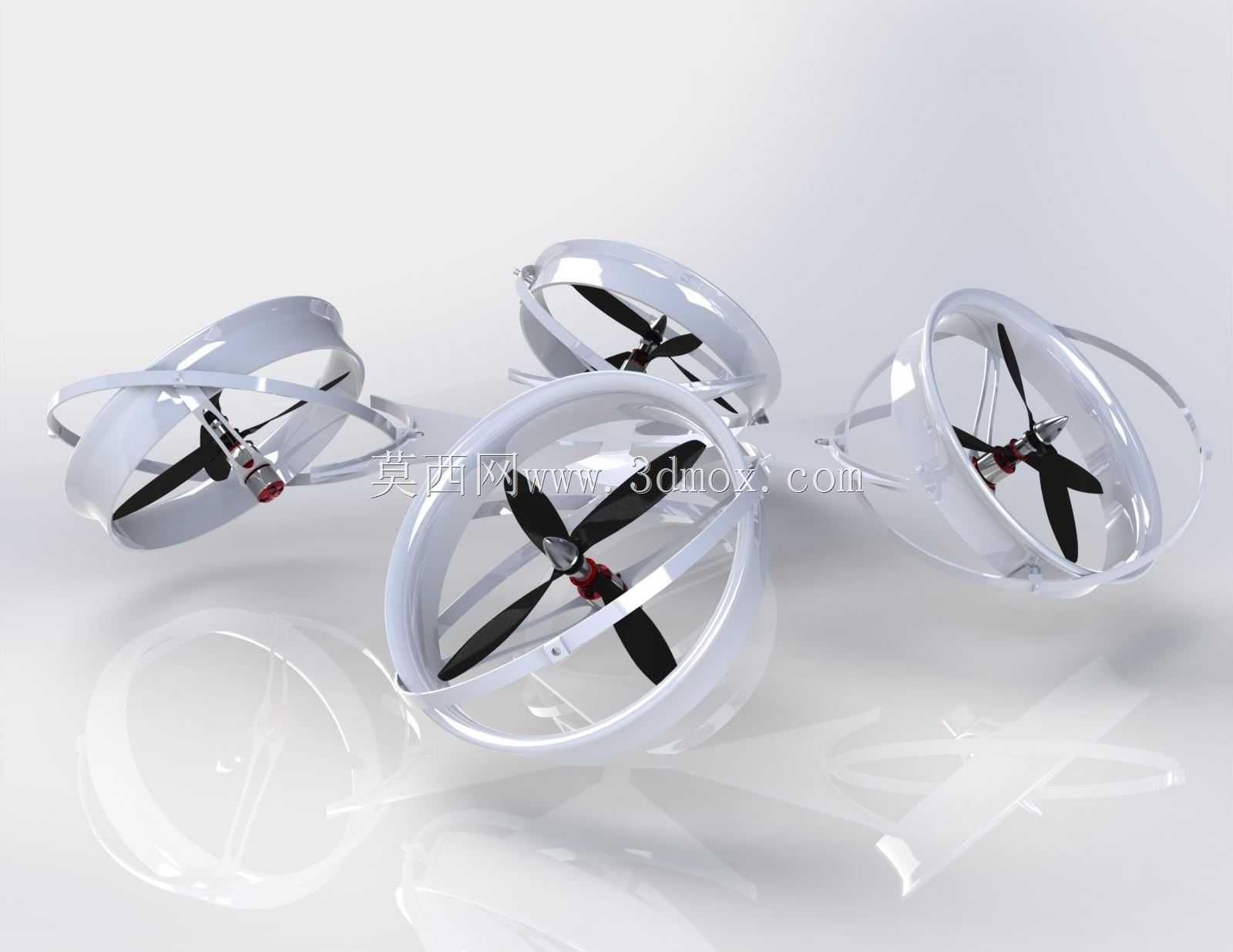

　　这套倾斜旋翼动力结构，主要面向需要兼顾垂直起降与高速前飞性能的小型多旋翼飞行器开发，区别于传统固定倾角多旋翼的动力布局，可通过旋翼轴的角度倾斜调整，在不同飞行工况下切换动力输出方向，解决常规多旋翼前飞时阻力大、续航短、航速上限低的痛点。从结构设计逻辑来看，整套动力单元采用涵道式旋翼包裹设计，外围的环形护圈一方面可以为高速旋转的桨叶提供物理防护，避免低空飞行、近物作业时桨叶碰撞异物造成炸机，另一方面涵道结构可以优化旋翼滑流路径，提升同等桨径下的动力效率，降低旋翼运转产生的气动噪声。每个旋翼单元的倾斜转轴与机臂主体采用同轴铰接设计，倾斜驱动的传动路径做了轻量化处理，避免额外增加过多飞行负载，铰接位置的限位结构做了正负角度的硬限位设计，

　　防止倾斜角度超限导致动力输出方向失稳，引发飞行姿态失控。在安装边界设计上，每个旋翼动力单元的安装基准面与机臂连接座采用统一的孔位标准，可适配常规轴距300-450mm级别的小型四旋翼机架，涵道外圈的最大直径控制在120mm以内，相邻旋翼在最大倾斜角度下的运动包络不会发生干涉，预留的走线槽可将电机电源线、倾斜舵机信号线整合收纳至机臂内部，避免线材外露干扰气动流场。从实际应用场景来看，这类倾斜动力结构可用于室内巡检、狭小空间测绘、穿越类航模等场景，垂直起降阶段旋翼保持水平状态，可实现稳定的悬停与精准的位置控制；高速前飞时旋翼向前倾斜一定角度，可将部分动力直接转化为前飞推力，减少机身俯仰配平带来的动力损耗，提升前飞时的动力利用效率。

　　设计过程中针对旋翼倾斜时的气动耦合问题做了结构层面的适配，每个旋翼单元的重心落在倾斜转轴的轴线上，减少倾斜调整时的额外力矩负载，降低舵机的输出功率需求，同时涵道护圈采用轻量化的薄壁结构设计，在保证结构刚度的前提下尽可能降低单元重量，避免动力冗余度过高带来的续航损失。
