柱塞滚轮式微动开关结构设计

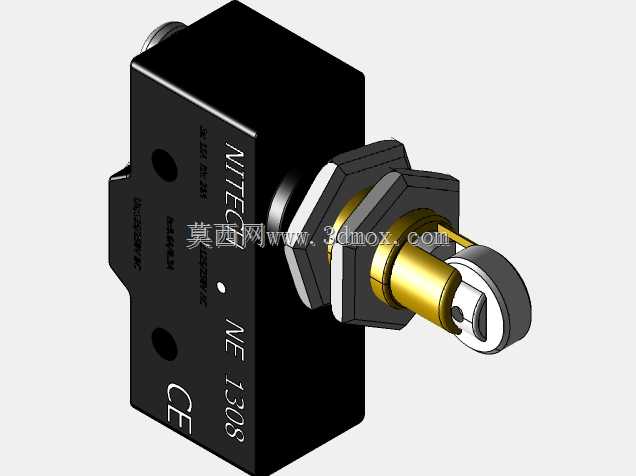

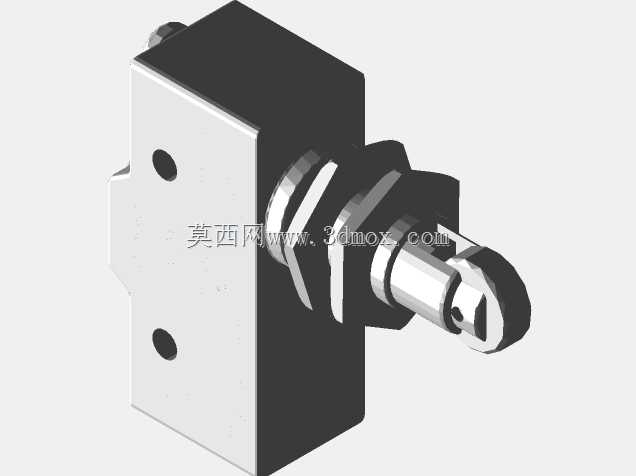

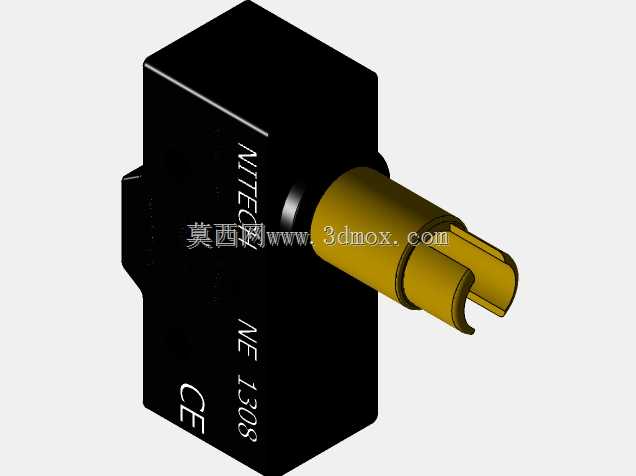

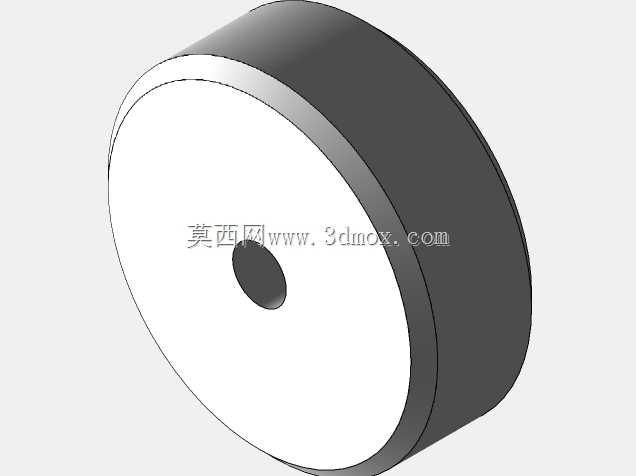

　　这款柱塞滚轮式微动开关，是工业控制回路里常用的小体积信号触发元件，日常在自动化生产线的工位限位、安全门状态检测、小型执行机构的行程到位反馈场景里随处可见，也常被集成在通讯设备、低压配电装置的操作机构里，用来实现电路的快速通断切换。从结构设计来看，主体采用方正的绝缘壳体，侧面预留两个标准安装孔，安装时可以直接通过螺栓固定在设备的安装板上，不需要额外定制复杂的安装支架，适配常规的面板安装、机架侧装等多种安装方式，安装孔的间距符合行业通用的微动开关安装尺寸规范，替换同规格旧件时不需要重新打孔调整，能大幅降低现场维护的改造成本。前端的柱塞结构搭配横向滚轮，触发时不需要执行机构直接撞击柱塞端面，滚轮可以顺着触发件的运动方向滚动，

　　既减少了触发过程中的摩擦损耗，也能适配斜向、横向的触发动作，避免柱塞长期受侧向力出现卡滞、磨损过快的问题。柱塞与壳体之间做了多层密封结构设计，能阻挡日常工况下的粉尘、少量飞溅液体进入开关内部，适配车间普通环境下的长期使用需求，额定通断能力可以覆盖15A电流等级、250V交流电压的回路，不需要额外搭配中间继电器就能直接驱动小功率负载，简化了外围回路的设计。壳体表面的标识区域清晰标注了产品型号与认证标识，方便现场运维人员快速识别元件参数，接线端位于壳体背部，接线时可以顺着设备走线方向排布线缆，不会和前端的触发机构产生运动干涉。建模过程中还原了滚轮的转动间隙、柱塞的伸缩行程余量，装配关系完全匹配实物的配合公差，壳体的棱角、安装孔的倒角、

　　金属部件的表面质感都做了对应还原，既可以用来做设备整机装配的干涉检查，也能作为电气选型阶段的可视化参考，帮助设计人员提前确认安装空间是否足够，触发位置的行程匹配是否合理，避免后期装配时出现开关与周边结构件碰撞、触发行程不足导致信号误判的问题。
