Victor四芯防爆防火工业插头结构设计

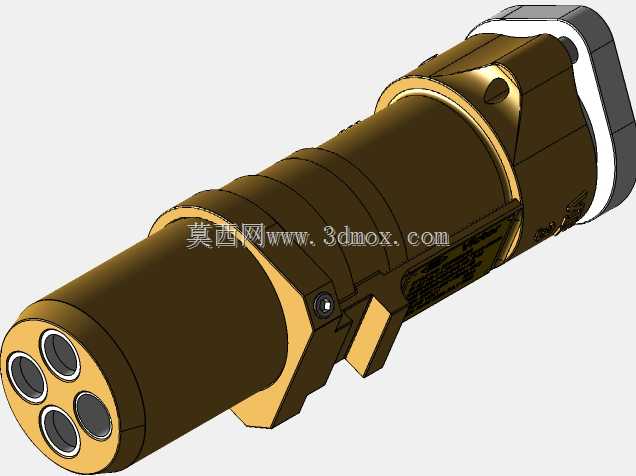

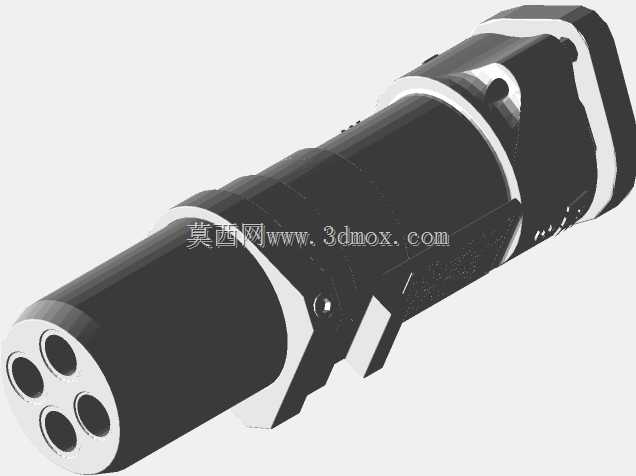

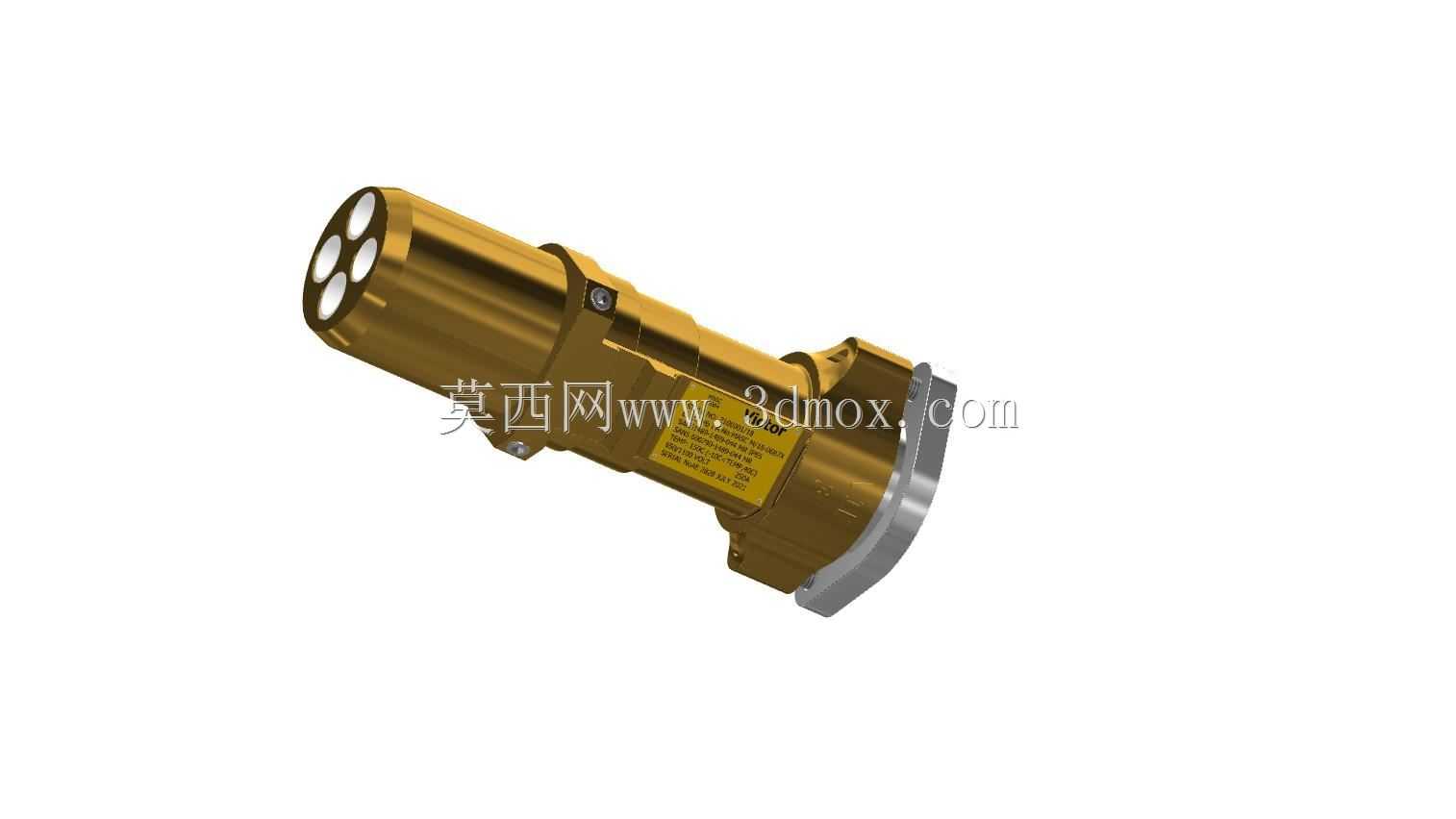

　　这款四芯隔爆型插头主要面向存在易燃易爆混合气体的高危工业场景设计，常见于石油开采井场、化工炼化装置区、煤矿井下非采掘面、油气储运场站这类对电气连接有防爆防火硬性要求的作业环境，用来为现场的移动式检测仪表、小型防爆动力设备、应急照明装置提供可靠的电气连接通路，避免接插部位产生的电弧、电火花引燃周边易燃易爆介质。从结构设计逻辑来看，整体采用黄铜材质的一体化金属壳体，壳体表面做了钝化防腐处理，既能够满足隔爆外壳的强度要求，承受内部爆炸压力时不会发生壳体碎裂或缝隙超标的情况，也能在户外高湿、高盐雾、有腐蚀性气体的环境下长期使用，避免壳体锈蚀导致隔爆性能失效。插头的插合端采用法兰式安装结构，安装法兰上预留了均匀分布的固定孔位，

　　和对应插座对接时可以通过螺栓实现刚性压紧，保证接插完成后配合面的隔爆间隙严格控制在标准要求的范围内，不会因为现场设备振动、线缆拖拽出现接插松动、间隙超标的隐患。插合面内部设置了四道独立的绝缘密封腔，四个接插端子分别布置在独立腔体内，端子采用平头螺钉压接的接线方式，接线时不需要对线缆端头做特殊的焊锡处理，现场作业人员只需要剥除合适长度的线缆绝缘层，将线芯插入端子接线孔后拧紧平头螺钉即可完成接线，压接结构自带防松设计，能够避免设备长期运行过程中因为振动导致接线松动、接触电阻过大发热的问题。插头尾部的线缆引入部位设置了压紧式密封结构，可以适配不同外径的铠装或非铠装防爆电缆，拧紧压紧螺母后橡胶密封圈会均匀包裹线缆外护套，

　　既可以实现壳体的密封防护，达到IP65以上的防护等级，阻止外部粉尘、水汽进入插头内部，也能承受一定强度的线缆拖拽拉力，避免线缆受外力拉扯时接线端子脱落。在外形尺寸的设计上，整体采用圆柱式流线型结构，没有突出的尖锐棱角，在狭窄的设备安装空间内布线时不会剐蹭周边的线缆或设备构件，壳体外径控制在合理范围内，和同电流等级的普通工业插头相比，安装占用的径向空间更小，适合在防爆接线箱内部、设备旁侧预留空间不足的位置安装使用。壳体侧面预留了标识铭牌的安装位置，清晰标注了插头的额定电压、电流、防爆等级、适用介质组别等核心参数，方便现场运维人员巡检时快速核对设备参数，避免错装错用。整个接插件的内部绝缘件采用耐电弧、耐高温的热固性绝缘材料压制而成，

　　即使端子部位出现短时拉弧，也不会导致绝缘件碳化击穿，同时绝缘件和金属壳体之间设置了多重隔爆接合面，即使插头内部因为故障产生燃爆，火焰沿着接合面缝隙传播时会被充分冷却，不会引燃外部的易燃易爆气体，从结构层面实现隔爆型电气设备的防护要求。
