门禁磁力锁长条形电磁吸合锁体

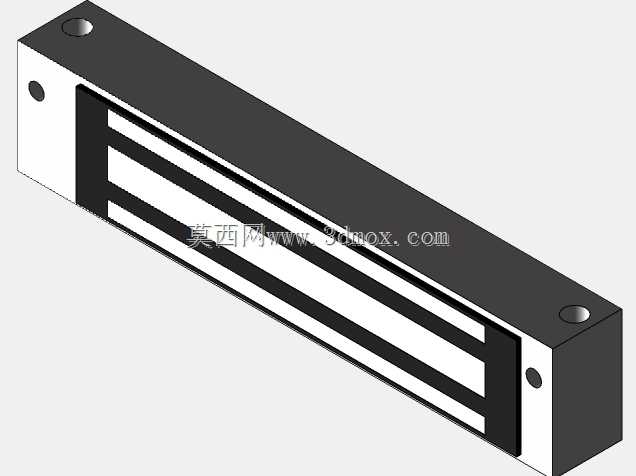

　　这款长条形磁力锁主要用于建筑出入口的门禁控制系统，常见于写字楼办公区、机房通道、消防门、小区单元门、洁净车间隔断门以及需要受控通行的工业柜体。它依靠电磁线圈通电后产生的强磁场，与配套吸附铁板形成可靠吸合，实现门扇关闭后的锁止；断电后磁场消失，门扇即可释放，符合消防疏散中失电开门的安全逻辑。实际选型时，结构工程师需要先确认门扇材质、开启方向、门体重量及使用频率。木质门、钢质门、铝合金框玻璃门都可安装，但安装基面必须具备足够刚性，避免长期吸合冲击造成松动。磁力锁本体通常布置在门框上方或门扇顶部，配套吸板固定在对应侧；外开门、内开门、推拉门对应的支架形式不同，上置L支架、ZL支架和埋入式安装槽会直接影响三维布局。从外形看，锁体呈细长矩形，

　　主体外壳多采用硬质阳极氧化铝合金或高强度型材，兼顾散热、防腐与结构刚度。正面可见多条平行凸筋，这些筋条一方面增加壳体与空气接触面积，帮助线圈持续工作时散热，另一方面提高外壳抗弯能力，减少长跨度安装后的形变。锁体两端预留沉孔，用于紧固件穿入固定；端部小圆孔对应装配定位或引线避让位置。建模时应把锁体作为规则拉伸特征处理，先建立主长方体，再在端部切除安装孔、倒角并叠加表面筋条；内部线圈、铁芯和灌封区域可按功能分区表达，不必过度还原不可见细节，但外形安装尺寸、孔位间距、吸合面平面度必须准确。吸合面是磁力锁性能的关键区域。锁体工作面与吸附铁板之间需要保持大面积、小间隙贴合，任何垫片过厚、门框变形或安装偏斜都会明显降低吸力。现场调试中，

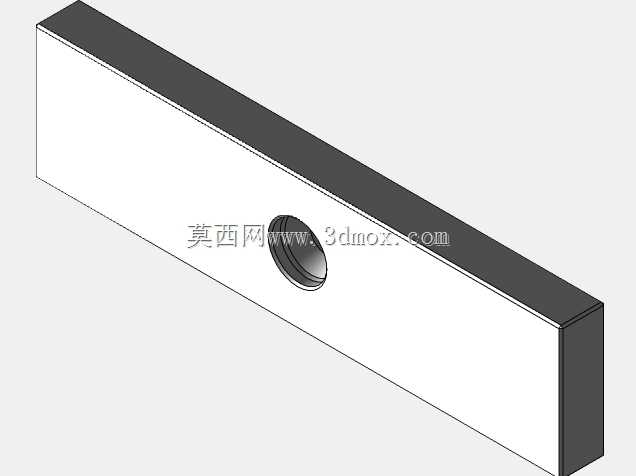

　　吸板通常设计有微量浮动量，通过橡胶垫圈或调节螺钉补偿门扇下垂和安装误差，使关门时两平面能够自然贴合，而不是硬性顶死。若门扇频繁振动，还应检查吸板固定螺钉是否采用防松措施。电气接入方面，磁力锁一般与门禁控制器、出门按钮、读卡器、电源和消防联动信号配合。正常状态下锁体通电吸合；合法刷卡或内部按钮触发后，控制器切断锁体电源，门扇开启；消防报警时，联动回路强制断电，保证通道疏散。三维布线阶段要在门框上方预留线缆弯曲半径，锁体引线不宜被门扇剪切，暗装场景还需在门框或墙体中预留穿线腔。安装边界上，最容易被忽略的是锁体长度与门框有效空间的匹配。长锁体虽然吸力大、散热好，但对门框宽度和顶部空间要求更高；若门框过窄，需选择短规格或吊装支架。

　　门扇关闭后，锁体吸合面与吸板应完全对正，侧向错位不能超过设计允许范围，上下偏差也会造成局部接触。对于玻璃门这类薄框门，不能直接把锁受力集中在玻璃上，必须通过金属夹件或门框型材传递载荷。维护角度看，磁力锁没有机械锁舌的往复摩擦，故障点相对集中在线圈发热、供电不稳、吸板面异物和安装松动。结构设计时应让外壳散热筋不被装饰罩完全封死，吸合面保持清洁，门框与门扇之间的减震胶条不能过厚，以免形成持续气隙。模型表达中可将锁体、吸板、固定螺钉、支架和门扇局部安装面一起装配，检查关门行程中是否存在干涉，尤其是门机闭门器拉动门扇时，吸板能否平顺贴近锁体而不是侧向刮擦。整体而言，该模型适合用于门禁设备布置、门体结构校核、安装支架设计以及安防系统方案演示，重点不在复杂曲面，而在孔位、吸合面、安装空间和联动关系的准确表达。
