小型精密冲压模具装配结构

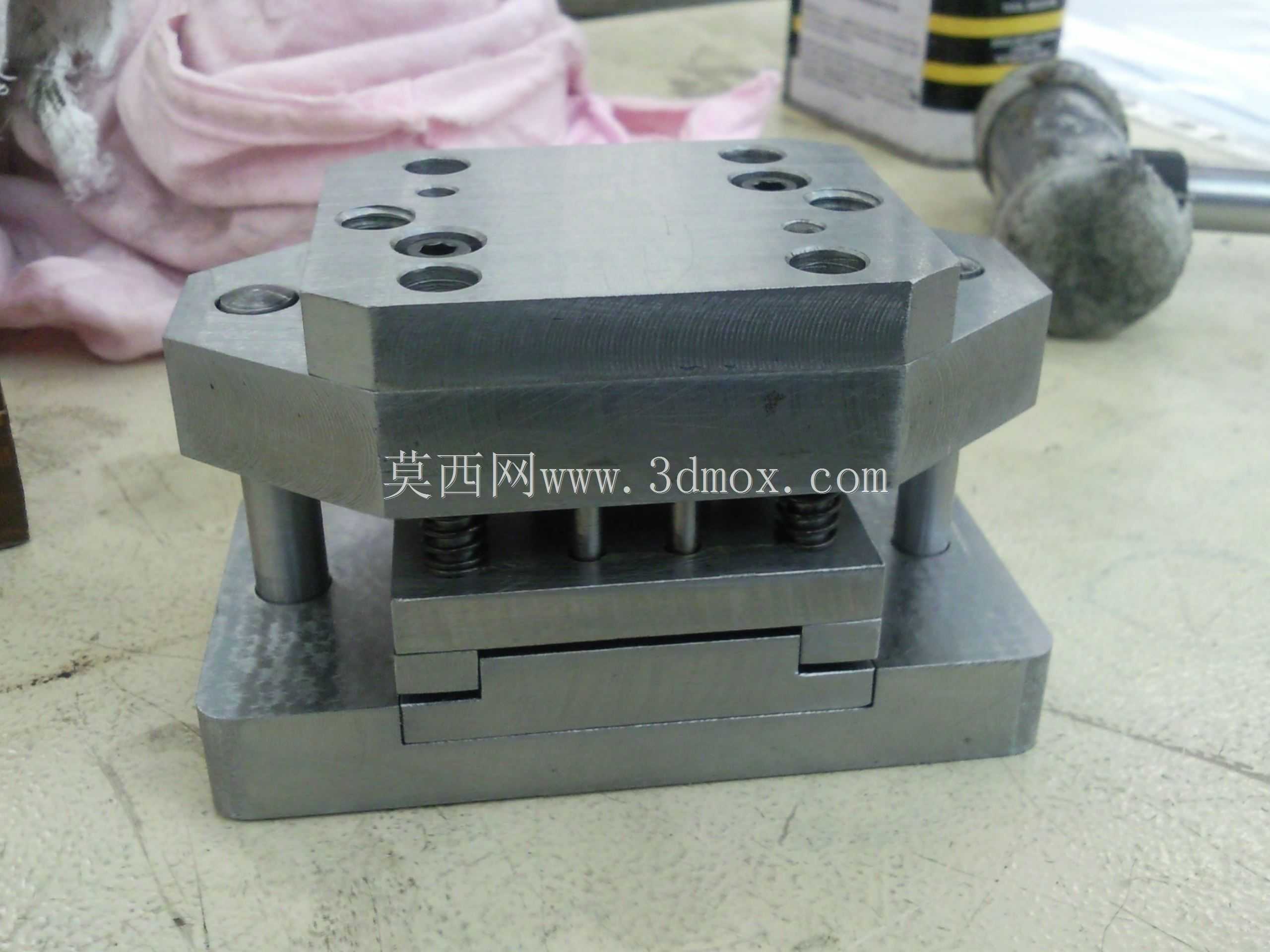

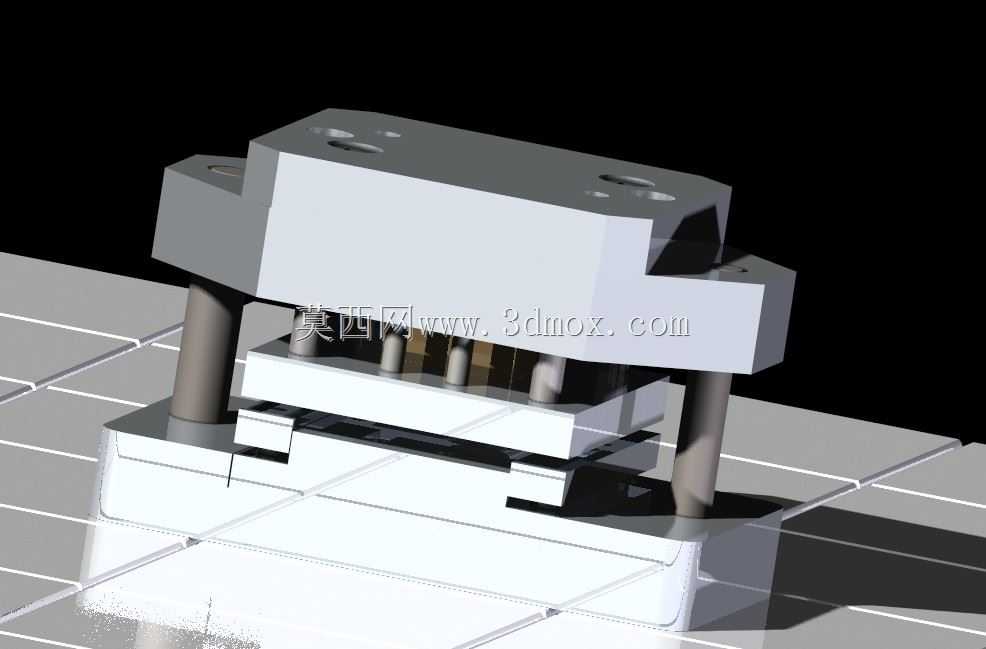

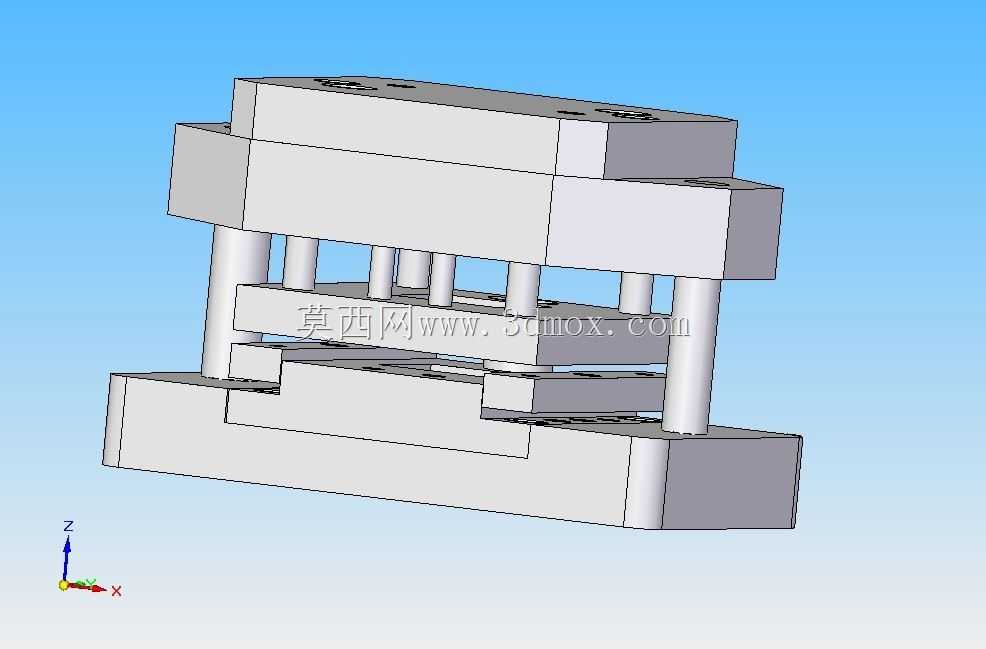

　　这套结构呈现的是一套小型精密冲压工装的完整装配状态，整体采用上下模对合的典型布局，适用于薄金属板料的冲裁、成形或局部压印工序。从外观上看，上模部分以厚实的模座作为承载基础，顶面加工有多个安装孔与定位孔，用于和压力机滑块端面连接；下模部分则对应布置凹模、卸料及承托结构，底部模座预留与工作台固定的接口。四根导向件分布在模架四角附近，工作时通过导柱与导套的配合约束上下模相对位移，保证凸模进入凹模时的同轴度和间隙均匀性。

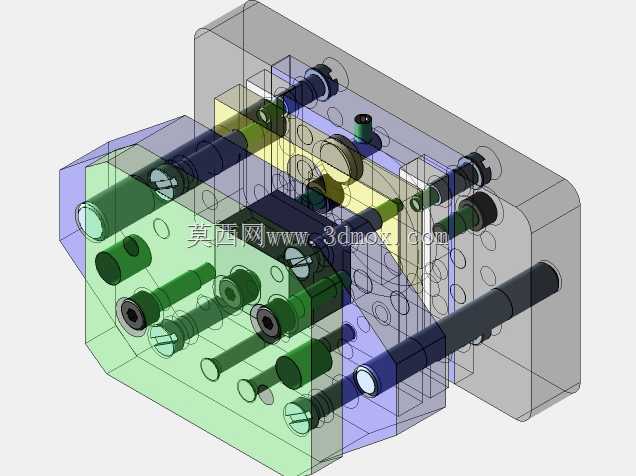

　　在实际冲压生产中，这类工装通常安装在开式压力机或小型液压机上，板料经由手工送料、条料导向或自动送料机构进入工作区。上模随滑块下行时，先由压料或卸料构件接触料带，抑制材料翘曲；随后凸模完成冲切或折弯，滑块回程时卸料板将包在凸模上的料件剥离，废料则沿凹模漏料孔排出。模型中部可以看到多组细小工作零件密集排列，说明该工位并非单一冲孔，而是将多个冲头、镶件和定位特征集成在有限模面内，适合小型电子五金件、连接件或支架类零件的连续加工。

　　设计思路上，模座采用矩形块体结构，外形规整，便于吊装、找正和压板固定。上、下模板的厚度明显大于工作零件，目的是在反复冲击载荷下提供足够刚度，减少模面挠曲。导向元件靠近受力区域布置，能够抵消偏载带来的横向力矩；对于多冲头密集作业场景，导柱直径和配合长度需要结合闭模高度、滑块精度以及材料厚度综合校核。工作区内部采用镶拼式结构而非整体加工，有利于在刃口磨损后单独拆卸、研磨或更换，降低维护成本，也便于在试模阶段针对回弹、毛刺和送料步距进行局部修正。

　　从安装边界看，上部需要关注模柄或上模座与滑块的连接孔位、压板空间以及闭合高度是否匹配设备行程；下部则要确认下模座外形尺寸、T型槽固定位置、漏料空间和工作台孔的对应关系。模型侧面留出的柱体空间不仅是导向通道，也为送料器、传感器、导料板或安全防护装置提供安装余地。若用于自动化产线，还需在模架两侧考虑料带高度、抬料量、误送检测位置以及机械手取件空间，避免模具外形与送料机构发生干涉。

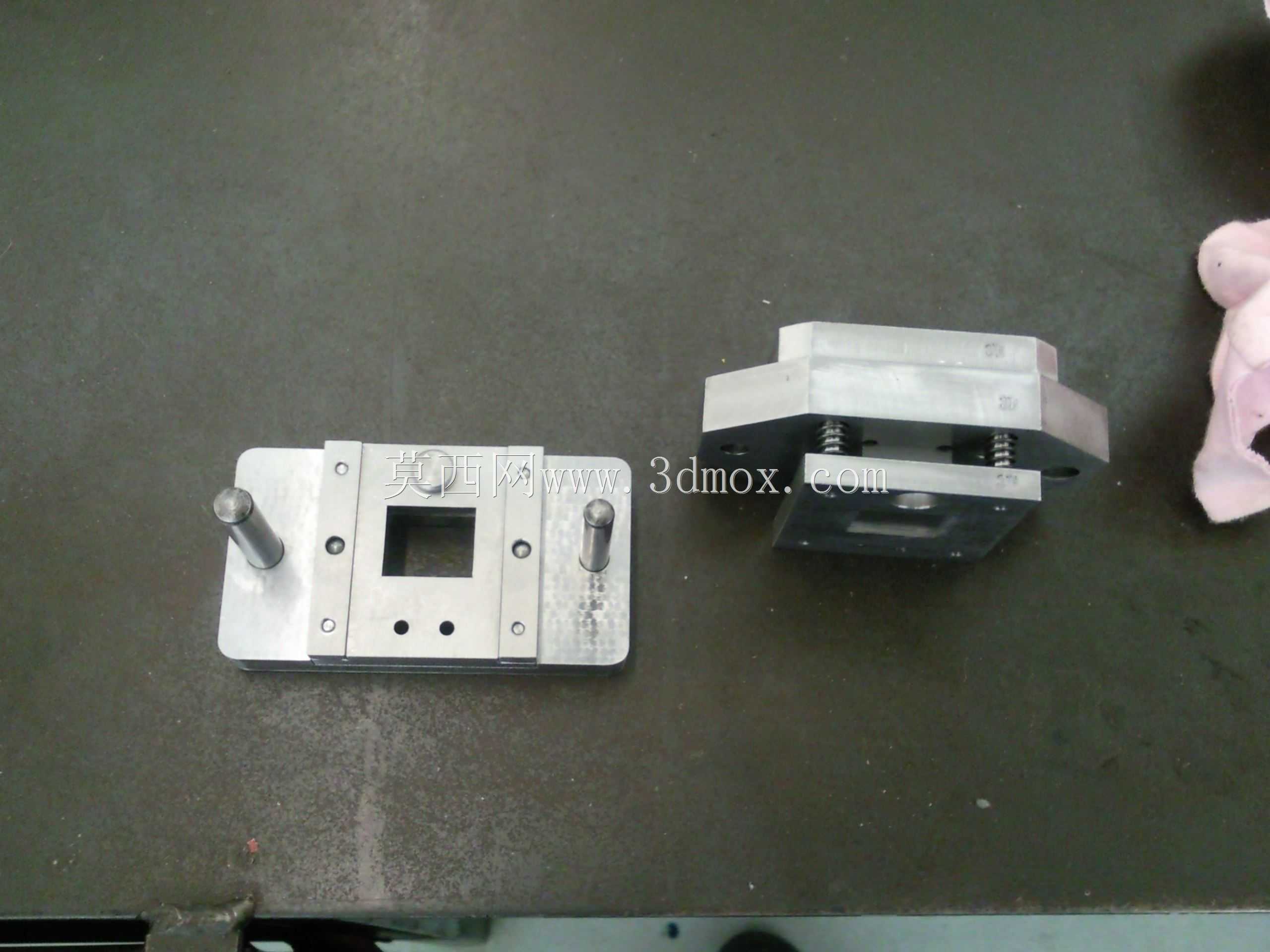

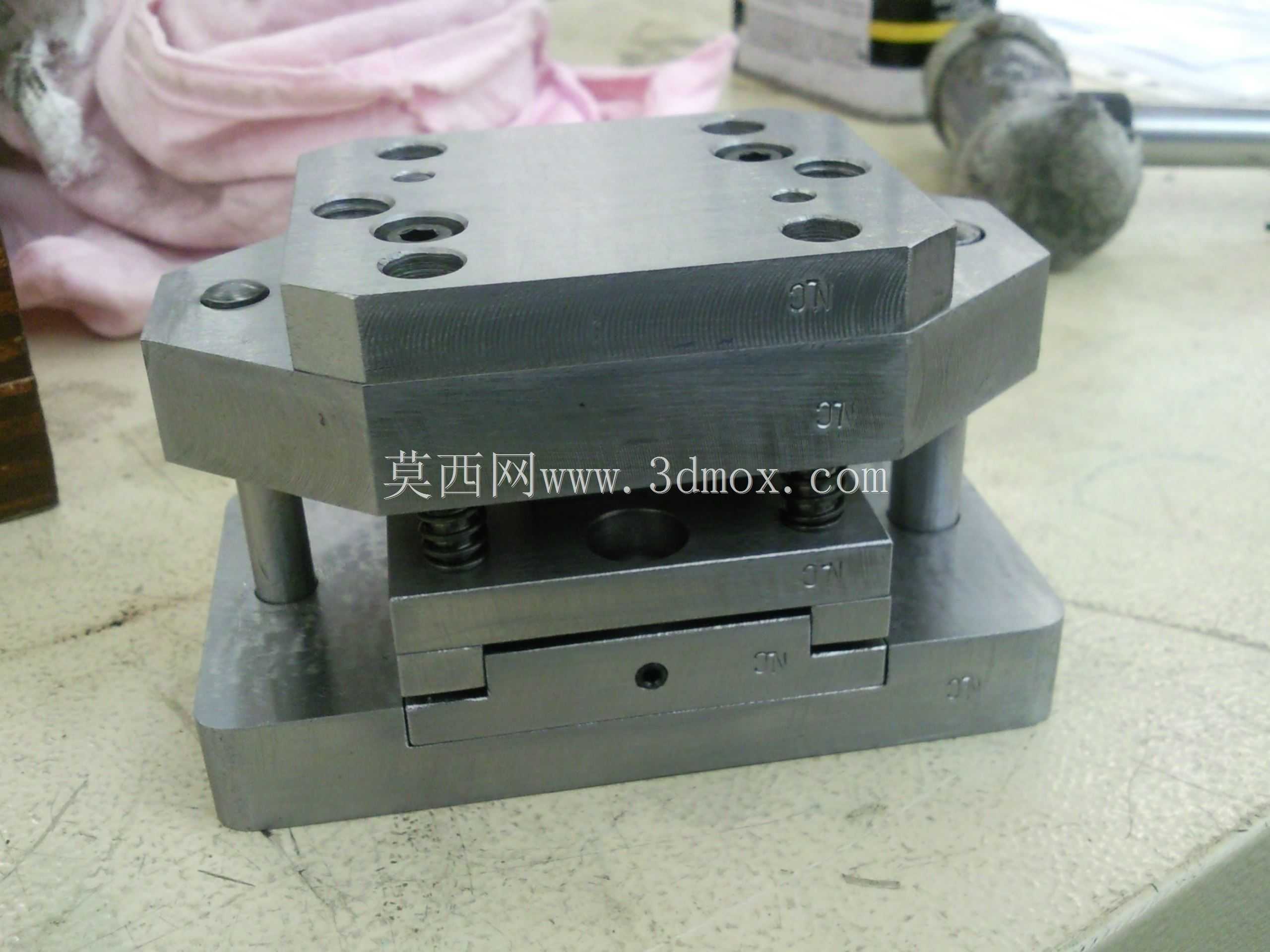

　　结构细节方面，上模座表面的沉孔和螺纹孔承担固定、定位与吊装作用，孔位布置应避开高应力区和废料排出通道。下模工作面分层明显，承料板、凹模镶块、挡料销和卸料构件之间需要保持明确的高度差：自由状态下卸料面应略高于凹模面，合模时再被压平；冲头切入深度则以材料分离为限，过深会加剧刃口磨损并增加反向载荷。对于薄料冲裁，凸凹模间隙通常很小，任何模板平行度误差、导柱间隙过大或螺钉预紧不均，都会在制件边缘形成毛刺、塌角或尺寸漂移。

　　面向三维建模和结构设计人员，该装配体可用于核对模架开闭过程、检查工作零件与模板的层级关系，也能作为冲压工装总体布置的参考。建模时应重点保证导柱轴线与模面垂直、上下模工作中心重合、螺钉销钉孔贯通关系正确，并在爆炸视图或剖面中区分固定件、活动件和易损件。投入工程使用前，还需结合具体料厚、冲裁力、卸料力和压力机参数复核模板强度、弹簧行程、限位高度以及维修拆卸路径，使模具既能满足稳定批量生产，又保留足够的调试和维护空间。
