铣削加工用手动螺旋锁紧夹具结构

　　这套手动铣削夹具主要适配立式铣床、小型加工中心的常规铣削工序，针对小型轴类、套类以及异形小零件的侧面铣削、槽口加工、平面铣削场景设计，在小批量零件加工、工装试制、维修车间单件修配场景中实用性极强，无需外接气源、液压动力源，仅靠手动操作即可完成工件装夹，对车间配套条件要求极低，适合没有集中供气的小型加工班组、教学实训车间使用。

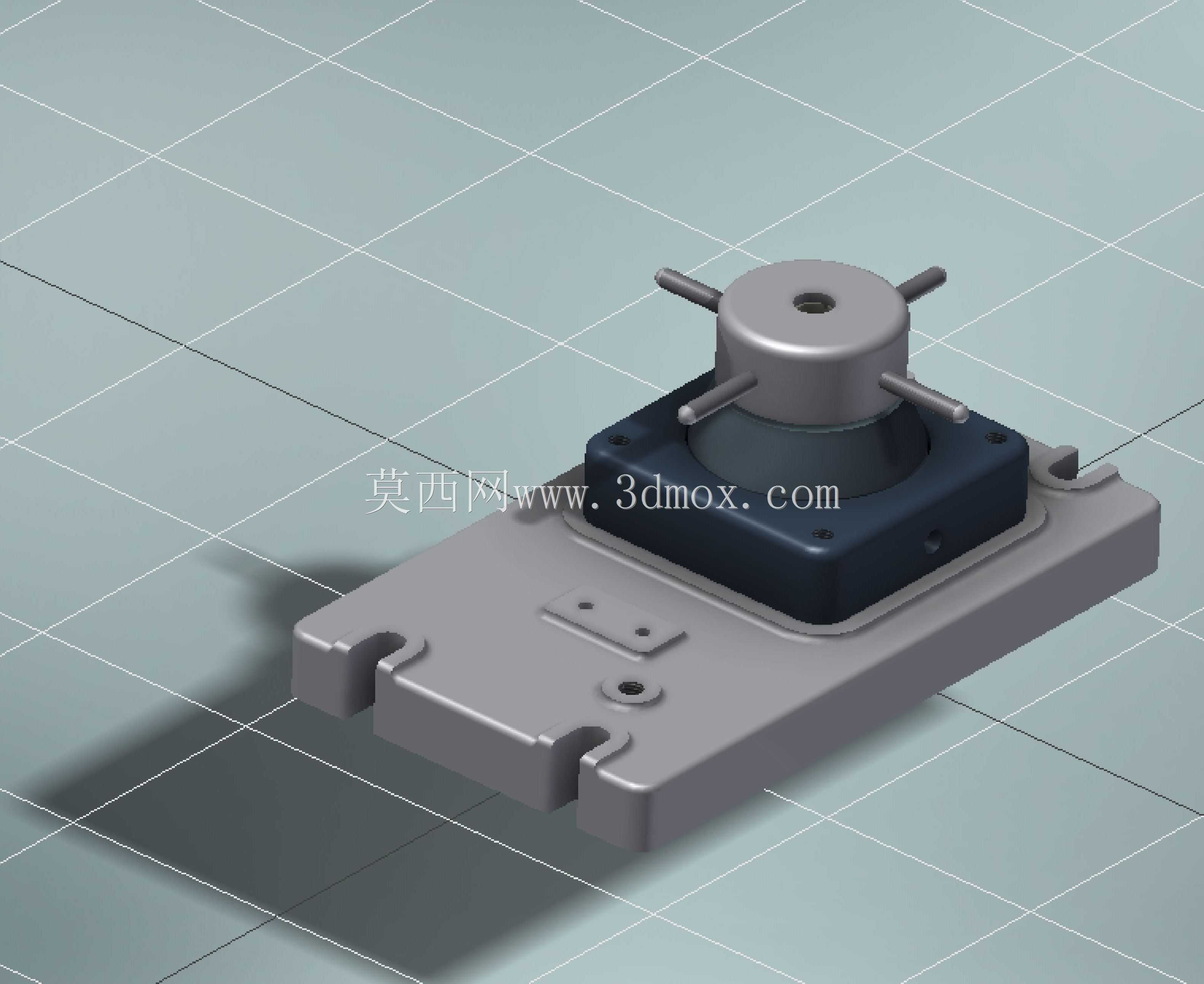

　　从结构功能来看，整套夹具分为底座安装单元、螺旋锁紧单元、工件定位单元、操作手柄四个核心部分。底座采用带定位卡槽的板式结构，底部两侧开有与铣床工作台T型槽匹配的卡口结构，安装时可直接卡入工作台T型槽，通过T型螺栓即可完成快速固定，底座上的安装孔位按照标准铣床工作台槽距设计，适配多数普通立式铣床的工作台安装尺寸，安装后整体高度控制在180mm范围内，不会超出小型铣床的Z轴行程边界，加工过程中不会出现主轴撞机风险。底座上集成的定位块采用可更换式设计，针对不同外形的工件可快速更换适配的定位支撑块，无需重新加工底座，大幅拓展夹具的适配工件范围。

　　锁紧单元采用梯形螺纹螺旋传动结构，相比普通三角螺纹，梯形螺纹的传动效率更高、锁紧自锁性能更好，铣削过程中承受切削冲击载荷时不会出现松脱问题，螺纹副的行程设计为40mm，可满足直径10mm到60mm范围内的轴类、套类零件装夹需求。顶部的十字操作手柄采用四杆对称设计，操作时单手即可转动施力，最大锁紧力矩可达25N·m，足以抵抗普通高速钢铣刀加工时的切削反力，无需额外加力杆辅助锁紧，操作便捷性优于单手柄式的螺旋夹紧结构。锁紧压头部分采用开口弹性套结构，接触工件的部位做了防滑网纹处理，既可以增大与工件表面的摩擦力，避免铣削过程中工件转动窜动，又能减少压头对工件表面的压痕损伤，针对表面质量要求高的精加工零件，还可以在压头内垫铜皮进一步防护工件表面。

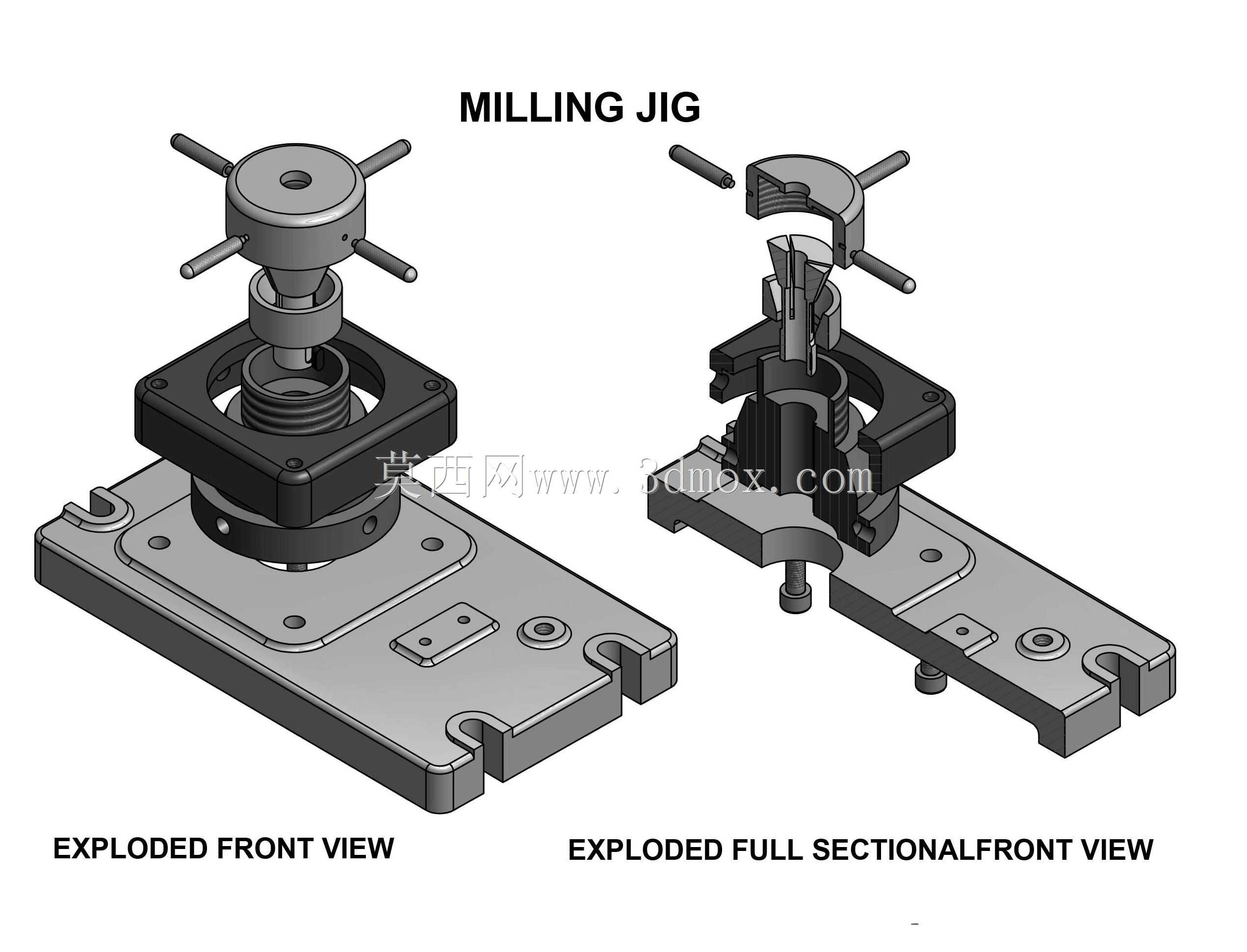

　　从设计思路上，这套夹具采用了模块化的拆分设计，所有零件均采用常见的45号钢、Q235钢加工，没有特殊定制的异型材料，加工成本极低，车间普通车床、铣床即可完成全部零件的加工制作，适合工厂自行制作使用。整套夹具的爆炸视图与全剖结构清晰展示了内部的装配关系，螺纹副与底座之间设置了推力球轴承，转动锁紧手柄时的阻力极小，长期使用后仅需定期在螺纹副、轴承位置加注润滑脂即可维护，没有易损的密封件、弹性件，使用寿命远高于气动、液压类夹具，日常维护成本几乎可以忽略。

　　在实际使用过程中，这套夹具的定位基准与底座安装面的平行度控制在0.02mm以内，装夹工件后工件的定位精度可以满足IT8级精度的铣削加工要求，针对普通的键槽铣削、平面加工、倒角工序完全可以胜任。相比通用机用虎钳，这套夹具针对轴类、套类零件的装夹对中性更好，装夹小型零件时不会出现虎钳钳口避让导致的装夹不稳问题，同时占用工作台面积更小，小型铣床工作台上可以同时安装多套同类型夹具，实现多工件同时装夹加工，提升小批量生产的加工效率。夹具的整体外形没有突出的尖锐棱角，所有操作部位都做了倒角处理，操作过程中不会划伤操作人员，符合机械加工车间的安全操作要求。在安装边界上，整套夹具的底座长宽尺寸为160mm×120mm，安装时仅需占用工作台2个T型槽位，安装后操作手柄的转动半径为70mm，相邻安装的夹具之间预留100mm间距即可避免操作干涉，工作台空间利用率较高。
